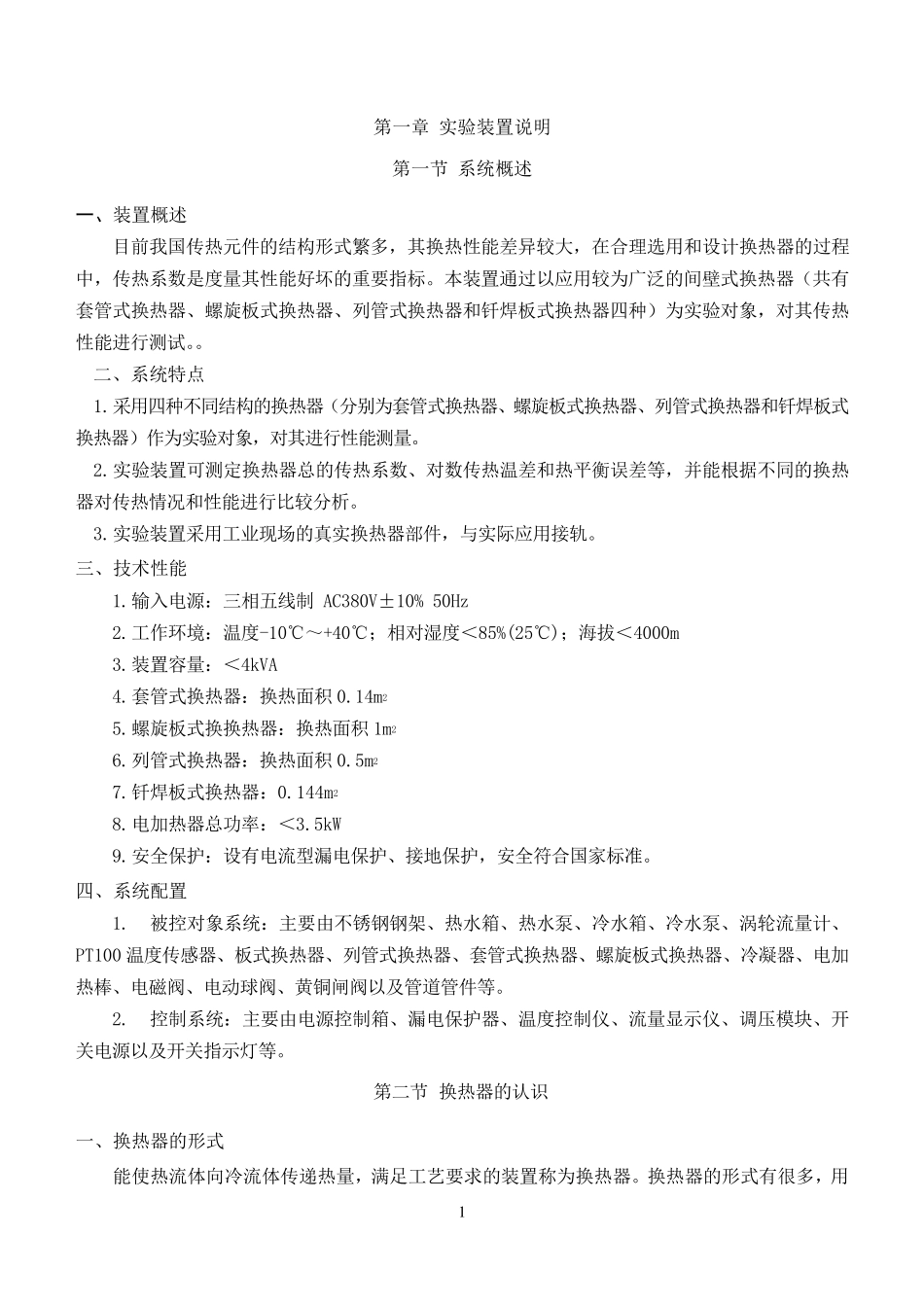

1 第 一 章 实 验 装 置 说 明 第 一 节 系 统 概 述 一、装 置 概 述 目 前 我 国 传 热 元 件 的 结 构 形 式 繁 多 ， 其 换 热 性 能 差 异 较 大 ， 在 合 理 选 用 和 设 计 换 热 器 的 过 程中 ， 传 热 系 数 是 度 量 其 性 能 好 坏 的 重 要 指 标 。 本 装 置 通 过 以 应 用 较 为 广 泛 的 间 壁 式 换 热 器 （ 共 有套 管 式 换 热 器 、 螺 旋 板 式 换 热 器 、 列 管 式 换 热 器 和 钎 焊 板 式 换 热 器 四 种 ） 为 实 验 对 象 ， 对 其 传 热性 能 进 行 测 试 。。 二 、 系 统 特 点 1. 采 用 四 种 不 同 结 构 的 换 热 器 （ 分 别 为 套 管 式 换 热 器 、 螺 旋 板 式 换 热 器 、 列 管 式 换 热 器 和 钎 焊 板 式换 热 器 ） 作 为 实 验 对 象 ， 对 其 进 行 性 能 测 量 。 2. 实 验 装 置 可 测 定 换 热 器 总 的 传 热 系 数 、 对 数 传 热 温 差 和 热 平 衡 误 差 等 ， 并 能 根 据 不 同 的 换 热器 对 传 热 情 况 和 性 能 进 行 比 较 分 析 。 3. 实 验 装 置 采 用 工 业 现 场 的 真 实 换 热 器 部 件 ， 与 实 际 应 用 接 轨 。 三 、 技 术 性 能 1. 输入电源：三 相五线制 AC380V±10% 50Hz 2. 工 作 环境：温 度 -10℃～+40℃；相对 湿度 ＜85%(25℃)；海拔＜4000m 3. 装 置 容量 ：＜4kVA 4. 套 管 式 换 热 器 ：换 热 面积0.14m2 5. 螺 旋 板 式 换 换 热 器 ：换 热 面积1m2 6. 列 管 式 换 热 器 ：换 热 面积0.5m2 7. 钎 焊 板 式 换 热 器 ：0.144m2 8. 电加热 器 总 功率：＜3.5kW 9. 安全保护：设 有 电流型漏电保护、 接 地 保护， 安全符 合 国 家 标 准 。 四 、 系 统 配 置 1. 被 控 对 象 系 统 ：主 要 由 不 锈 钢 钢 架 、 热 水 箱 、 热 水 泵 、 冷 水 箱 、 冷 水 泵 、 涡 轮 流量 计 、PT100 温 度 传 感 器 、 板 式 换 热 器 、 列 管 式 换 热 器 、 套 管 式 换 热 器 ...
