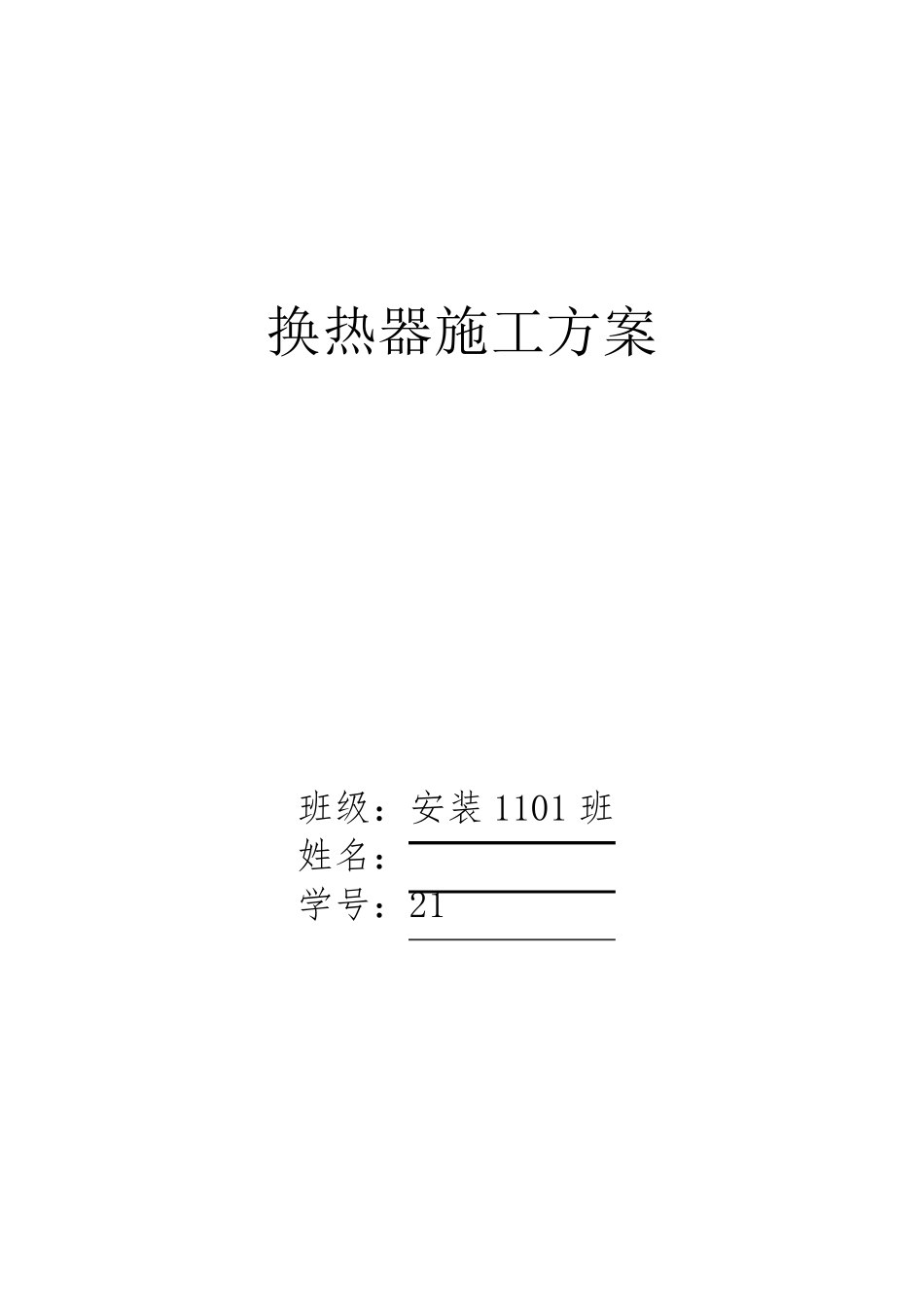

换热器施工方案

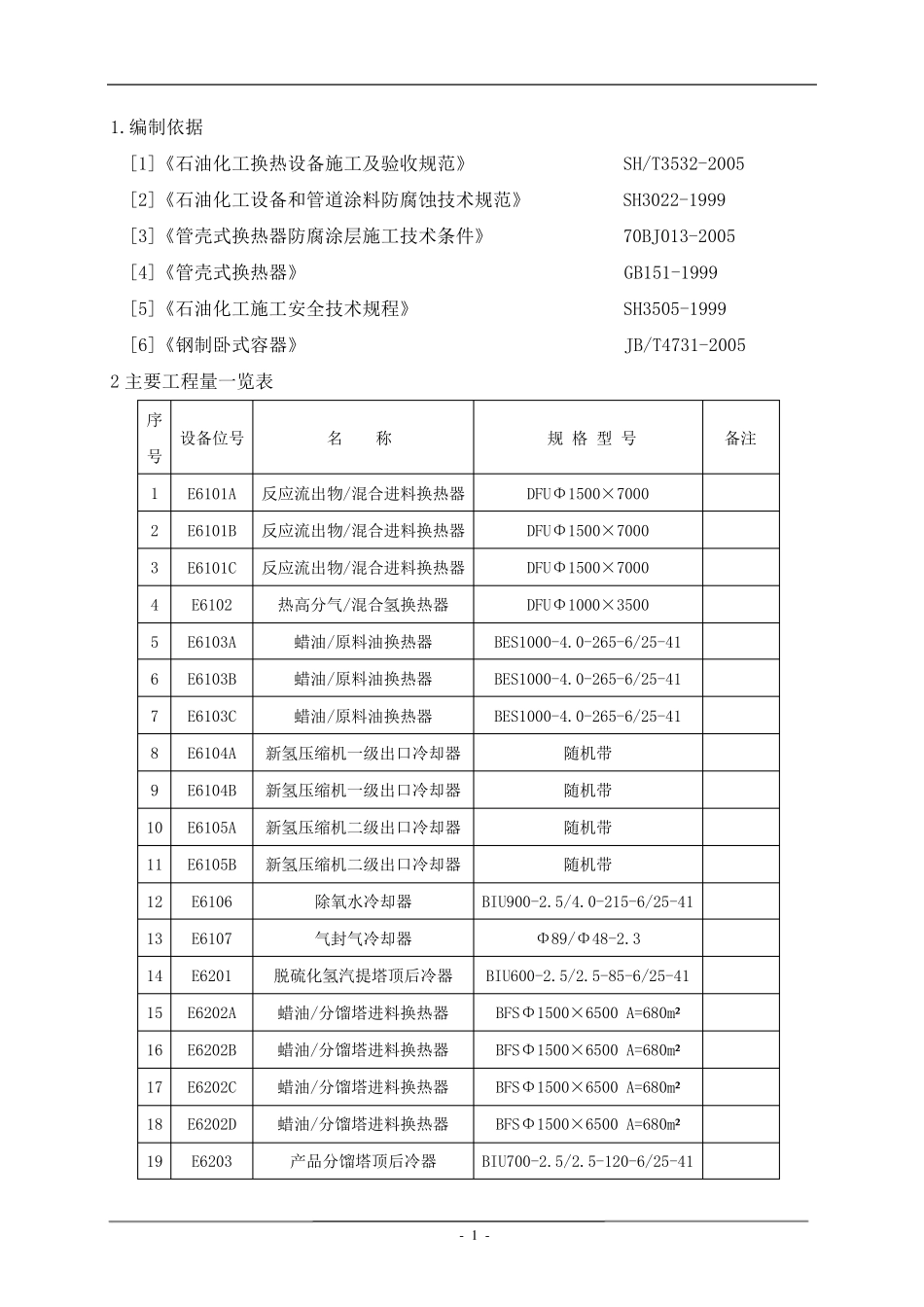

换热器施工方案 班级：安装1101 班 姓名：*** 学号：21 - 1 - 1.编制依据 [1]《石油化工换热设备施工及验收规范》 SH/T3532-2005 [2]《石油化工设备和管道涂料防腐蚀技术规范》 SH3022-1999 [3]《管壳式换热器防腐涂层施工技术条件》 70BJ013-2005 [4]《管壳式换热器》 GB151-1999 [5]《石油化工施工安全技术规程》 SH3505-1999 [6]《钢制卧式容器》 JB/T4731-2005 2 主要工程量一览表 序号 设备位号 名 称 规 格 型 号 备注 1 E6101A 反应流出物/混合进料换热器 DFUΦ1500×7000 2 E6101B 反应流出物/混合进料换热器 DFUΦ1500×7000 3 E6101C 反应流出物/混合进料换热器 DFUΦ1500×7000 4 E6102 热高分气/混合氢换热器 DFUΦ1000×3500 5 E6103A 蜡油/原料油换热器 BES1000-4.0-265-6/25-41 6 E6103B 蜡油/原料油换热器 BES1000-4.0-265-6/25-41 7 E6103C 蜡油/原料油换热器 BES1000-4.0-265-6/25-41 8 E6104A 新氢压缩机一级出口冷却器 随机带 9 E6104B 新氢压缩机一级出口冷却器 随机带 10 E6105A 新氢压缩机二级出口冷却器 随机带 11 E6105B 新氢压缩机二级出口冷却器 随机带 12 E6106 除氧水冷却器 BIU900-2.5/4.0-215-6/25-41 13 E6107 气封气冷却器 Φ89/Φ48-2.3 14 E6201 脱硫化氢汽提塔顶后冷器 BIU600-2.5/2.5-85-6/25-41 15 E6202A 蜡油/分馏塔进料换热器 BFSΦ1500×6500 A=680m² 16 E6202B 蜡油/分馏塔进料换热器 BFSΦ1500×6500 A=680m² 17 E6202C 蜡油/分馏塔进料换热器 BFSΦ1500×6500 A=680m² 18 E6202D 蜡油/分馏塔进料换热器 BFSΦ1500×6500 A=680m² 19 E6203 产品分馏塔顶后冷器 BIU700-2.5/2.5-120-6/25-41 - 2 - 20 E6204 中段回流低压蒸汽发生器 BIUΦ1100×6000-41 A=495m² 21 E6205 柴油汽提塔底重沸器 BIU600-4.0/2.5-90-6/25-21 22 E6206 柴油蒸汽发生器 BIUΦ600×6000-41 A=85m² 23 E6207 加热器 24 E6208 蜡油中压蒸汽发生器 Biu400-1.6-25-6/25-41 25 E6209 蜡油中压蒸汽发生器 BIUΦ1600×6000-61 A=710m² 26 E6210 低分气冷却器 BIUΦ1000×7000-41 A=467m² 3 技术交底 施工前，技术员必须组织施工班组人员进行技术交底，未进行技术交底不准施工。 技术交底必须做到交底到每个施工工人，使所有施工人员都了解施工技术和质量要求，清楚施...
