换热器检修方案

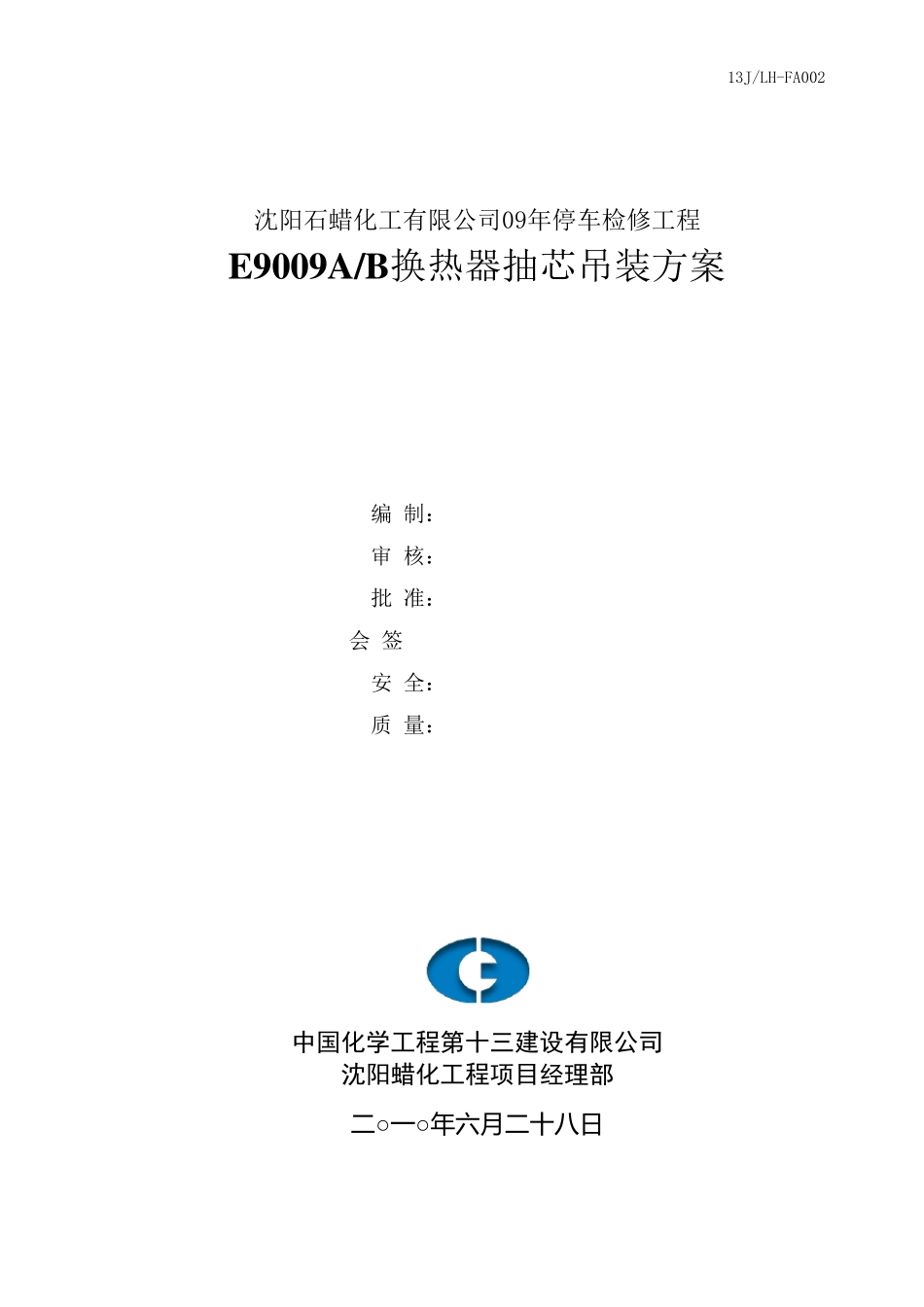

13J/LH-FA002 沈阳石蜡化工有限公司09年停车检修工程 E9009A/B换热器抽芯吊装方案 编 制： 审 核： 批 准： 会 签 安 全： 质 量： 中国化学工程第十三建设有限公司 沈阳蜡化工程项目经理部 二 ○一○年六月二 十八日 沈阳石蜡化工有限公司催化分厂检修工程 E9009A/B 换热器抽芯吊装施工方案 - 1 - 目 录 1 工程概况 .................................................................................................................................. - 1 - 2 编制依据 .................................................................................................................................. - 1 - 3 施工准备 .................................................................................................................................. - 1 - 4 吊装方法简述 .......................................................................................................................... - 1 - 5 吊车及吊具的选择 .................................................................................................................. - 1 - 6 施工方法及技术措施 .............................................................................................................. - 2 - 7 施工安全措施 .......................................................................................................................... - 4 - 8 施工人员安排 .......................................................................................................................... - 5 - 9 吊车及施工用具表 .................................................................................................................. - 6 - 沈阳石蜡化工有限公司催化分厂检修工程 E9009A/B 换热器抽芯吊装施工方案 - 1 - 1 工程概况 1.1 本方案仅适用于沈阳蜡化检修工程的换热器抽芯检修，具体工程内容见沈阳蜡化（2010）检修项目表，检修编号：2010停修1002-02。 1.2 本方案重点为气分装置两台精丙烯塔顶后换热器（E9009A、B）抽芯吊装施工的指导性文件，换热器设备总重为35.972吨，管束部分...
