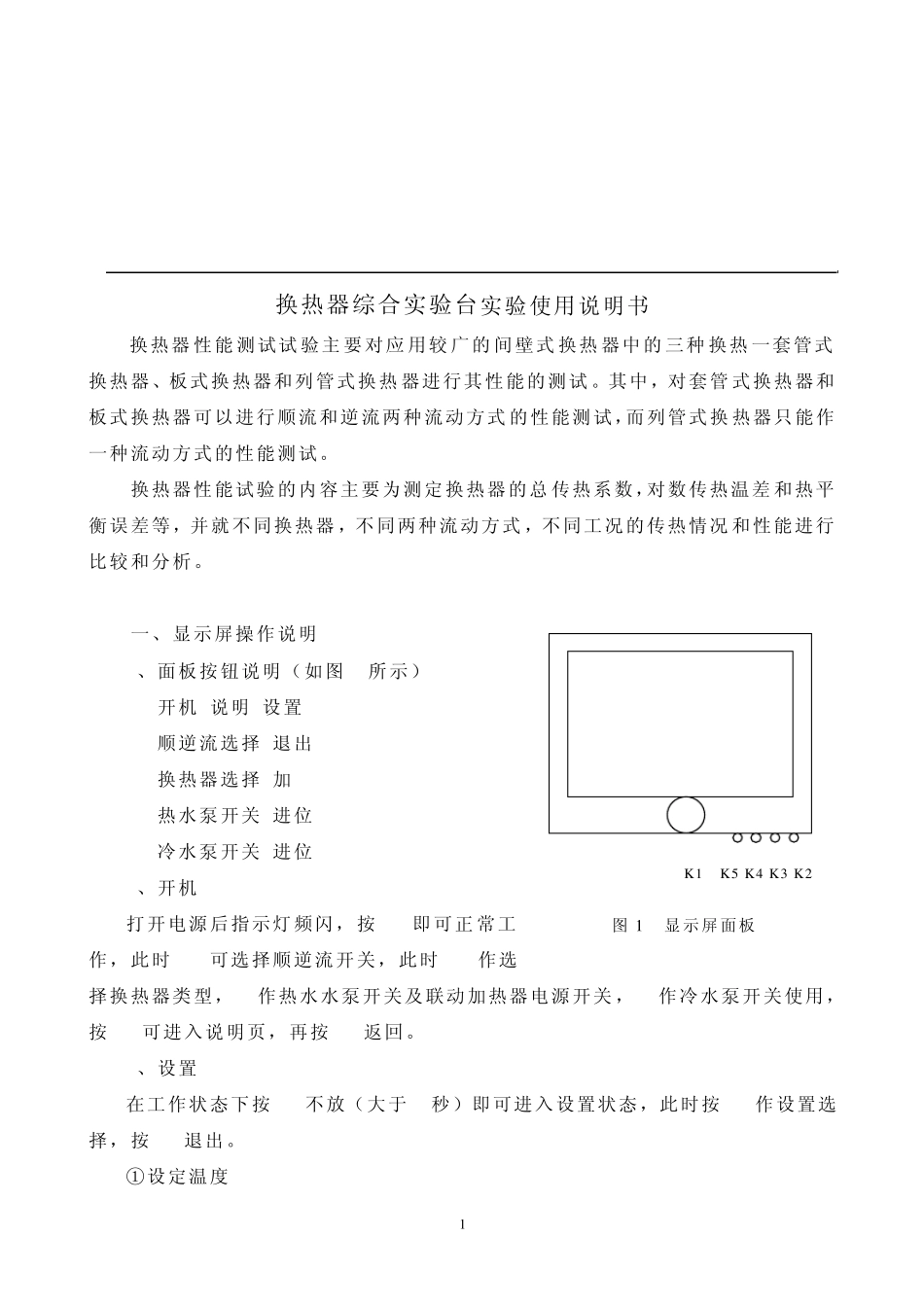

教学实验 LL-564 型 换热器综合实验台 说明书 及实验数据处理 1 换热器综合实验台实验使用说明书 换热器 性能 测试试 验主 要对应 用较 广的 间壁式 换热 器中的 三种 换热 一套管式换热器、板式换热器和列管式换热 器进行其性能的测试 。其中，对套管 式换热器和板式换热器可以进行顺流和逆流两种流动方式 的性能测试，而列管式换 热器只能作一种流动方式的性能测试。 换热器性能试验的内容主要为测定换热器的总 传热系数，对数传热温差 和热平衡误差等，并就不同换热器 ，不同两种流动方式 ，不同工况的传热情况 和性能进行比较和分析。 一、显示屏操作说明 1、面板按钮说明（如图 1所示） K1=开机/说明/设置 K2=顺逆流选择/退出 K3=换热器选择/加 K4=热水泵开关/进位 K5=冷水泵开关/进位 2、开机 打开电源后指示灯频闪，按 K1即可正 常工作，此时 K2可选择顺逆流开关，此时 K3作选择换热器类型，K4作热水水泵开关及联动加热器电源开关 ，K5作冷水泵开关使用，按 K1可进入说明页，再按 K1返回。 3、设置 在工作状态下按 K1不放（大于2秒）即可进入设置状态，此时按 K1作设置选择，按 K2退出。 ①设定温度 图 1 显示屏面板 K 1 K 5 K 4 K 3 K 2 2 此时K3是加，K4是减， K2保存退出。 ②设置时间 此时K3是加、K4是减、K5是进位、K2保存退出。 二、 实验目的： 1 熟悉换热器性能的测试方法； 2 了解套管式换热器，板式换热器和列管式换热器的结构特点及其性能的差别； 3 加深对顺流和逆流两种流动方式换热器换热能力差别的认识； 三、 实验装置： 本实验装置采用冷水可用阀门换向进行顺逆流实验；如工作原理图2 所示。换热形式为热水—冷水换热式。 图2 换热器综合实验台原理图 1.冷水泵 2.冷水箱 3.冷水涡轮流量传 感器 4.冷水顺逆流换向阀门组 5.列管式换热器 6.电加热水箱 7.热水涡 轮流量传 感器 8.回水箱 9. 热水泵 10. 板式换热器 11. 套管式换热器 本实验台 的热水加热采用电加热方式，冷— 热流体 的进出口温度采用18B20温度传感器采集，直接通过大屏幕显示。 实验台参数： 1、换热器换热面积{F} 3 （1）套管式换热器具 0.22m2 （2）螺旋板式换热器 0.14 m2 （3）列管式换热器 0.57 m2 2、电加热器总功率:（名义） 9.0KW 3、冷、热水泵：允许工作温度：〈80℃；额定流量：3m3/h；扬程：12m；电机电压：220V；电...
