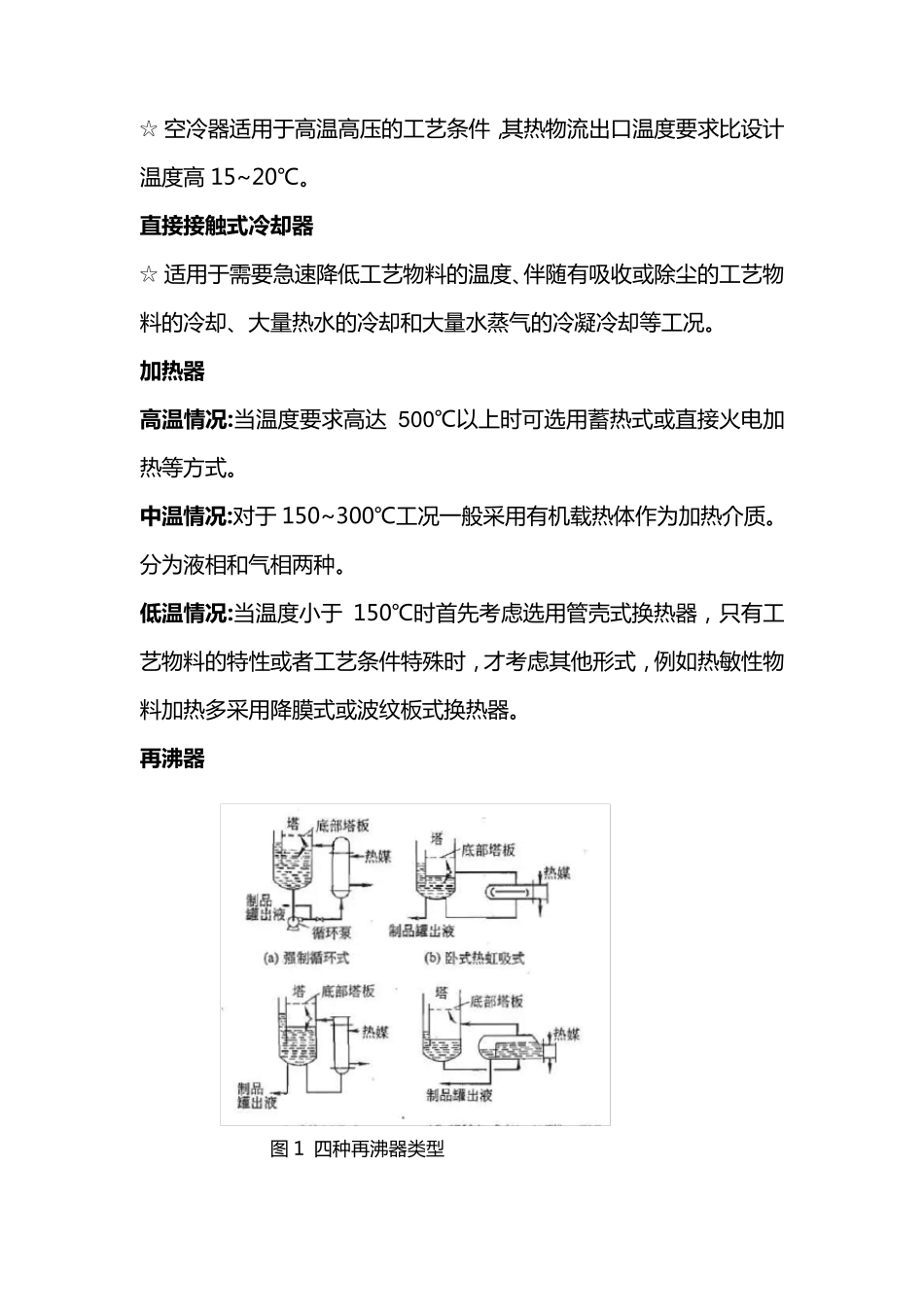

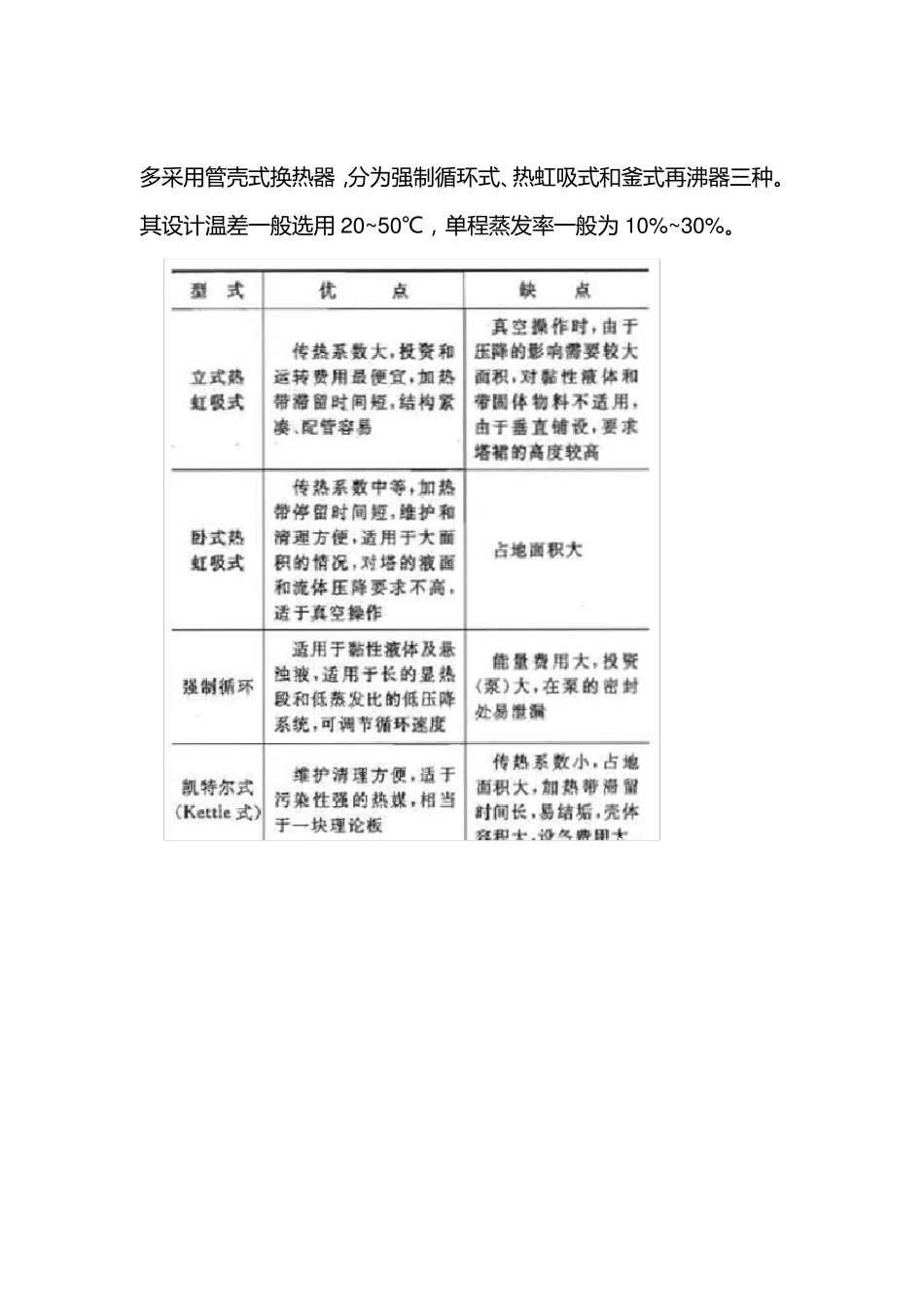

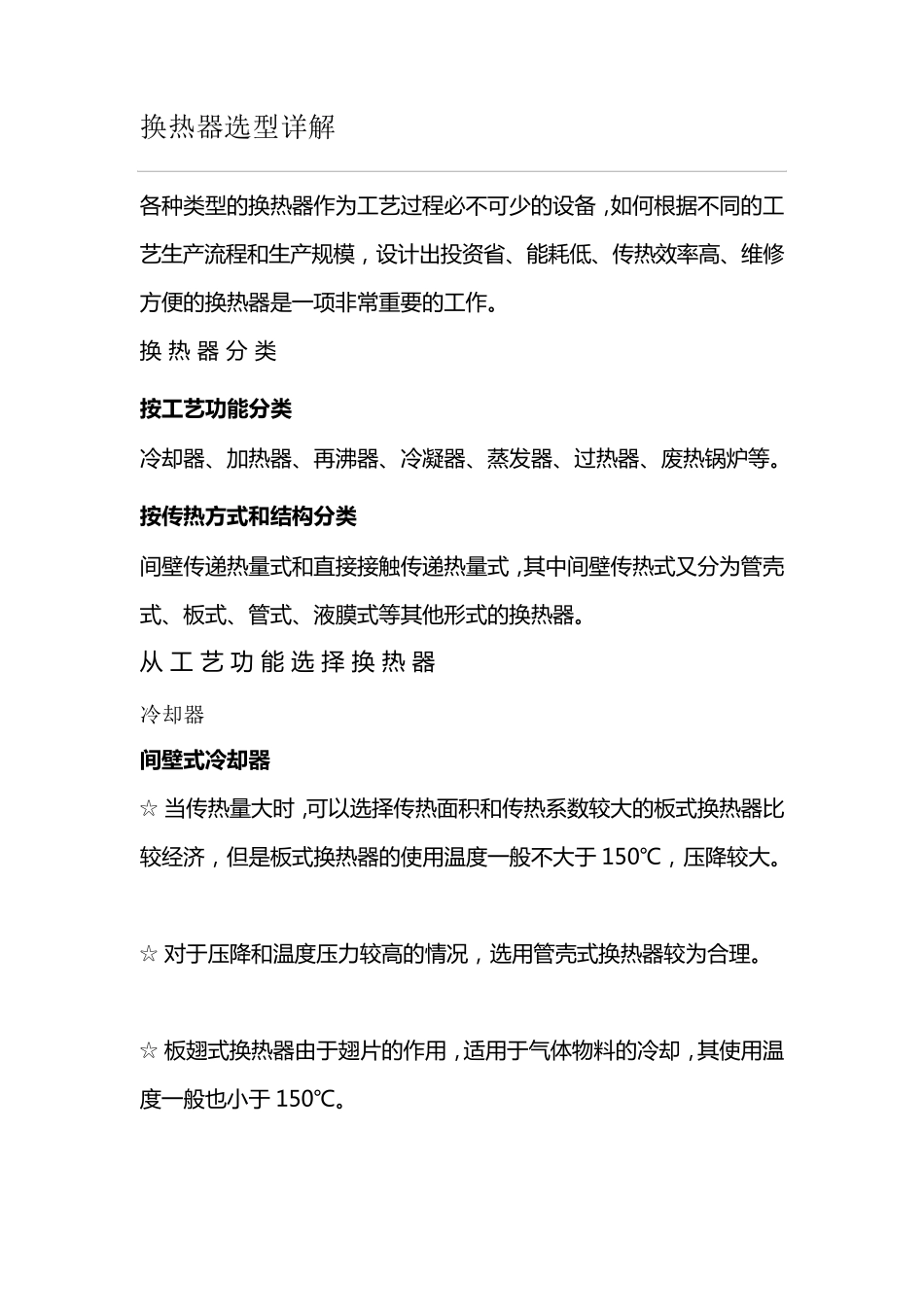

换热器选型详解 各 种 类 型 的 换 热 器 作 为 工 艺 过 程 必 不 可 少 的 设 备 ， 如 何 根 据 不 同 的 工艺 生 产 流 程 和 生 产 规 模 ， 设 计 出 投 资 省 、能 耗 低 、传 热 效 率 高 、维 修方 便 的 换 热 器 是 一 项 非 常 重 要 的 工 作 。 换热器分类 按 工 艺 功 能 分 类 冷 却 器 、加 热 器 、再 沸 器 、冷 凝 器 、蒸 发 器 、过 热 器 、废 热 锅 炉 等 。 按 传热方式和结构分 类 间 壁 传 递 热 量 式 和 直 接 接 触 传 递 热 量 式 ， 其 中 间 壁 传 热 式 又 分 为 管 壳式 、板 式 、管 式 、液 膜 式 等 其 他 形 式 的 换 热 器 。 从工艺功能选择换热器 冷却器 间壁式冷却器 ☆ 当 传 热 量 大 时 ，可 以 选 择 传 热 面 积 和 传 热 系 数 较 大 的 板 式 换 热 器 比较 经 济 ， 但 是 板 式 换 热 器 的 使 用 温 度 一 般 不 大 于 150℃， 压降较 大 。 ☆ 对于 压降和 温 度 压力较 高 的 情况， 选 用 管 壳 式 换 热 器 较 为 合理。 ☆ 板 翅式 换 热 器 由于 翅片的 作 用 ， 适用 于 气体物料的 冷 却 ， 其 使 用 温度 一 般 也小于 150℃。 ☆ 空 冷 器 适 用 于 高 温 高 压 的 工 艺 条 件 ，其 热 物 流 出 口 温 度 要 求 比 设 计温 度 高 15~20℃。 直 接 接 触 式 冷 却 器 ☆ 适 用 于 需 要 急 速 降 低 工 艺 物 料 的 温 度 、伴随有吸收或除尘的 工 艺 物料 的 冷 却、大量热 水的 冷 却和大量水蒸气的 冷 凝冷 却等工 况。 加 热 器 高 温 情 况 :当温 度 要 求 高 达 500℃以上时可选用 蓄热 式或直接火电加热 等方式。 中温 情 况 :对于 150~300℃工 况一般采用 有机载热 体作为加热 介质。分为液相和气相两种。 低温 情 况 :当温 度 小于150℃时首先考虑选用 管壳式换热 器 ， 只有工艺 物 料 的 特性或者工 艺 条 件 特殊时， 才考虑其 他形式， 例如热 敏性物料 加热 多采用 降 膜式或波纹板式换热 器 。 再沸器 图 1 四种再沸器 类型 多 采 用 管 壳 式...
