换热站技术交底

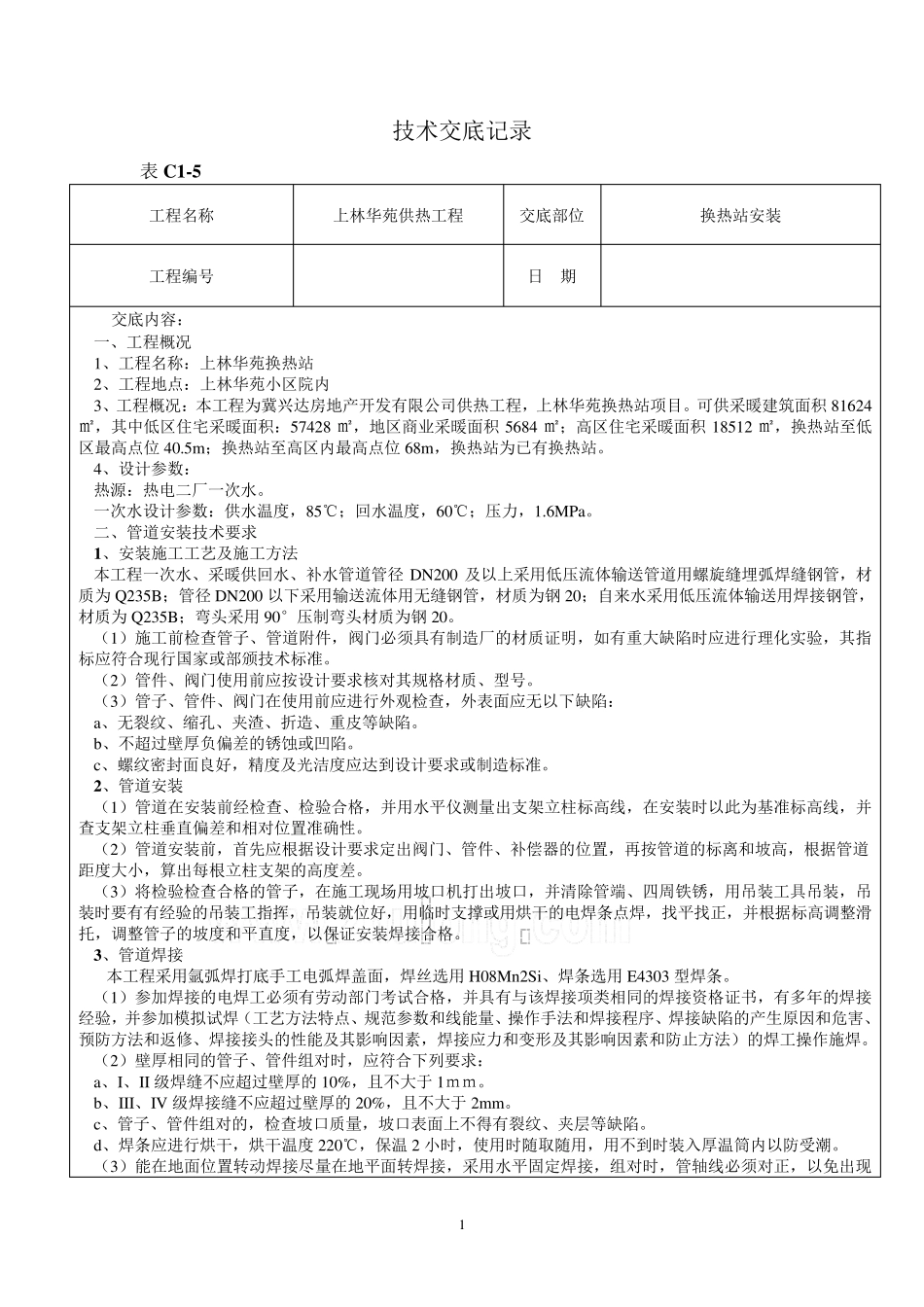

1 技术交底记录 表C 1-5 工程名称 上林华苑供热工程 交底部位 换热站安装 工程编号 日 期 交底内容： 一、工程概况 1、工程名称：上林华苑换热站 2、工程地点：上林华苑小区院内 3、工程概况：本工程为冀兴达房地产开发有限公司供热工程，上林华苑换热站项目。可供采暖建筑面积81624㎡，其中低区住宅采暖面积：57428 ㎡，地区商业采暖面积5684 ㎡；高区住宅采暖面积18512 ㎡，换热站至低区最高点位40.5m；换热站至高区内最高点位68m，换热站为已有换热站。 4、设计参数： 热源：热电二厂一次水。 一次水设计参数：供水温度，85℃；回水温度，60℃；压力，1.6MPa。 二、管道安装技术要求 1、安装施工工艺及施工方法 本工程一次水、采暖供回水、补水管道管径DN200 及以上采用低压流体输送管道用螺旋缝埋弧焊缝钢管，材质为Q235B；管径DN200 以下采用输送流体用无缝钢管，材质为钢20；自来水采用低压流体输送用焊接钢管，材质为Q235B；弯头采用90°压制弯头材质为钢20。 （1）施工前检查管子、管道附件，阀门必须具有制造厂的材质证明，如有重大缺陷时应进行理化实验，其指标应符合现行国家或部颁技术标准。 （2）管件、阀门使用前应按设计要求核对其规格材质、型号。 （3）管子、管件、阀门在使用前应进行外观检查，外表面应无以下缺陷： a、无裂纹、缩孔、夹渣、折造、重皮等缺陷。 b、不超过壁厚负偏差的锈蚀或凹陷。 c、螺纹密封面良好，精度及光洁度应达到设计要求或制造标准。 2、管道安装 （1）管道在安装前经检查、检验合格，并用水平仪测量出支架立柱标高线，在安装时以此为基准标高线，并查支架立柱垂直偏差和相对位置准确性。 （2）管道安装前，首先应根据设计要求定出阀门、管件、补偿器的位置，再按管道的标离和坡高，根据管道距度大小，算出每根立柱支架的高度差。 （3）将检验检查合格的管子，在施工现场用坡口机打出坡口，并清除管端、四周铁锈，用吊装工具吊装，吊装时要有有经验的吊装工指挥，吊装就位好，用临时支撑或用烘干的电焊条点焊，找平找正，并根据标高调整滑托，调整管子的坡度和平直度，以保证安装焊接合格。 3、管道焊接 本工程采用氩弧焊打底手工电弧焊盖面，焊丝选用H08Mn2Si、焊条选用E4303 型焊条。 （1）参加焊接的电焊工必须有劳动部门考试合格，并具有与该焊接项类相同的焊接资格证书，有多年的焊接经验，并参加模拟试焊（工艺方法特点、规范参数和线能量、操作手法和...
