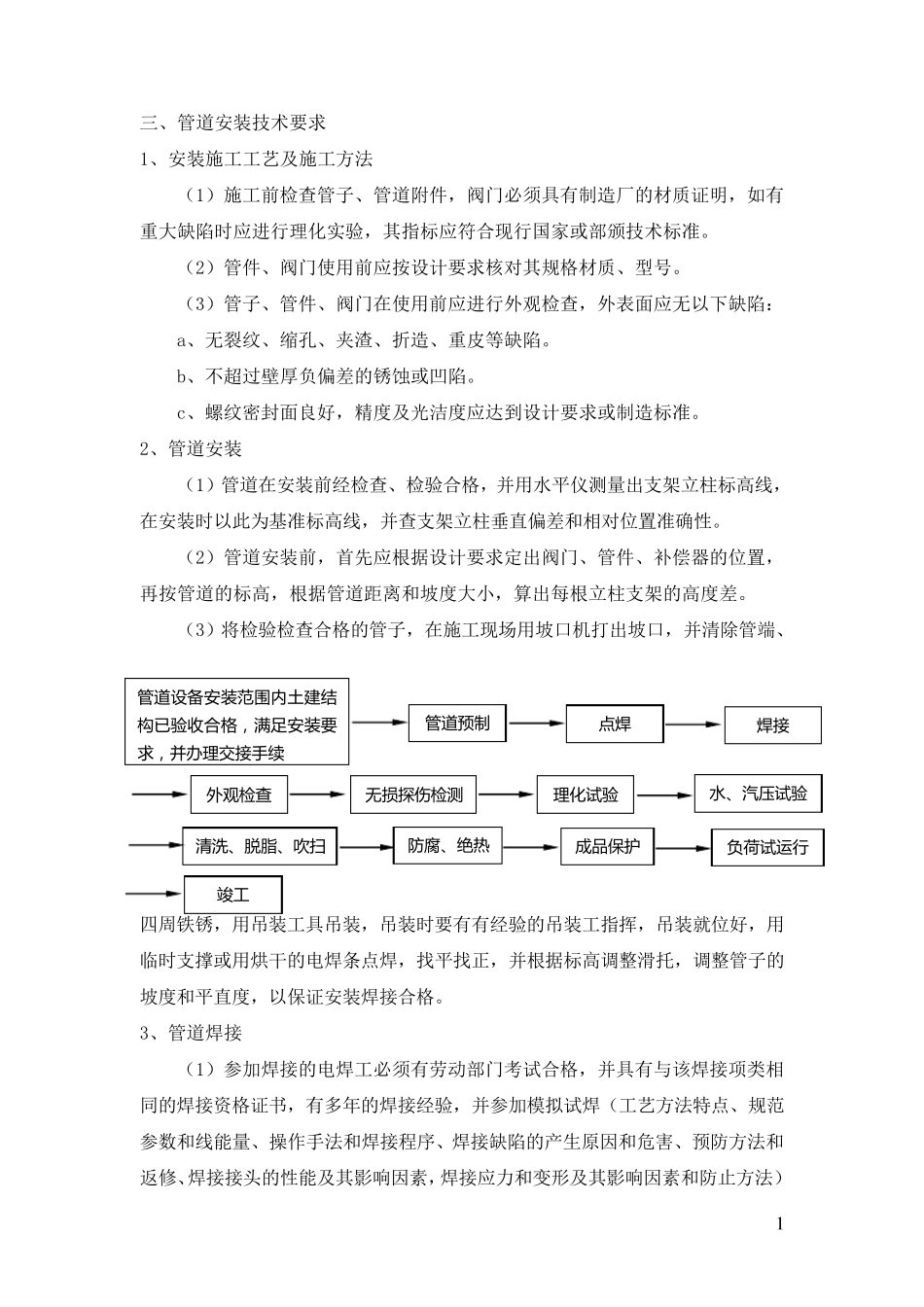

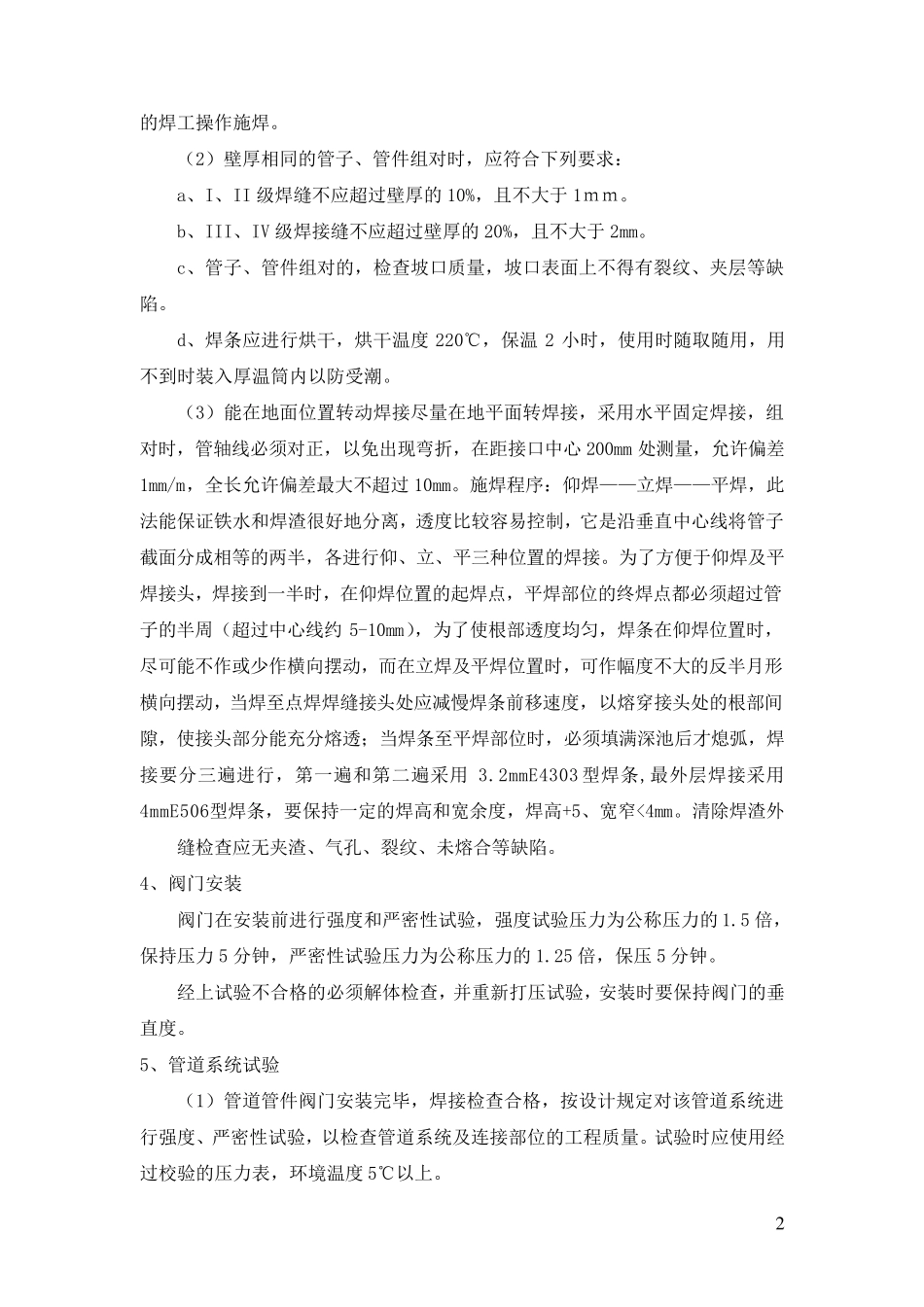

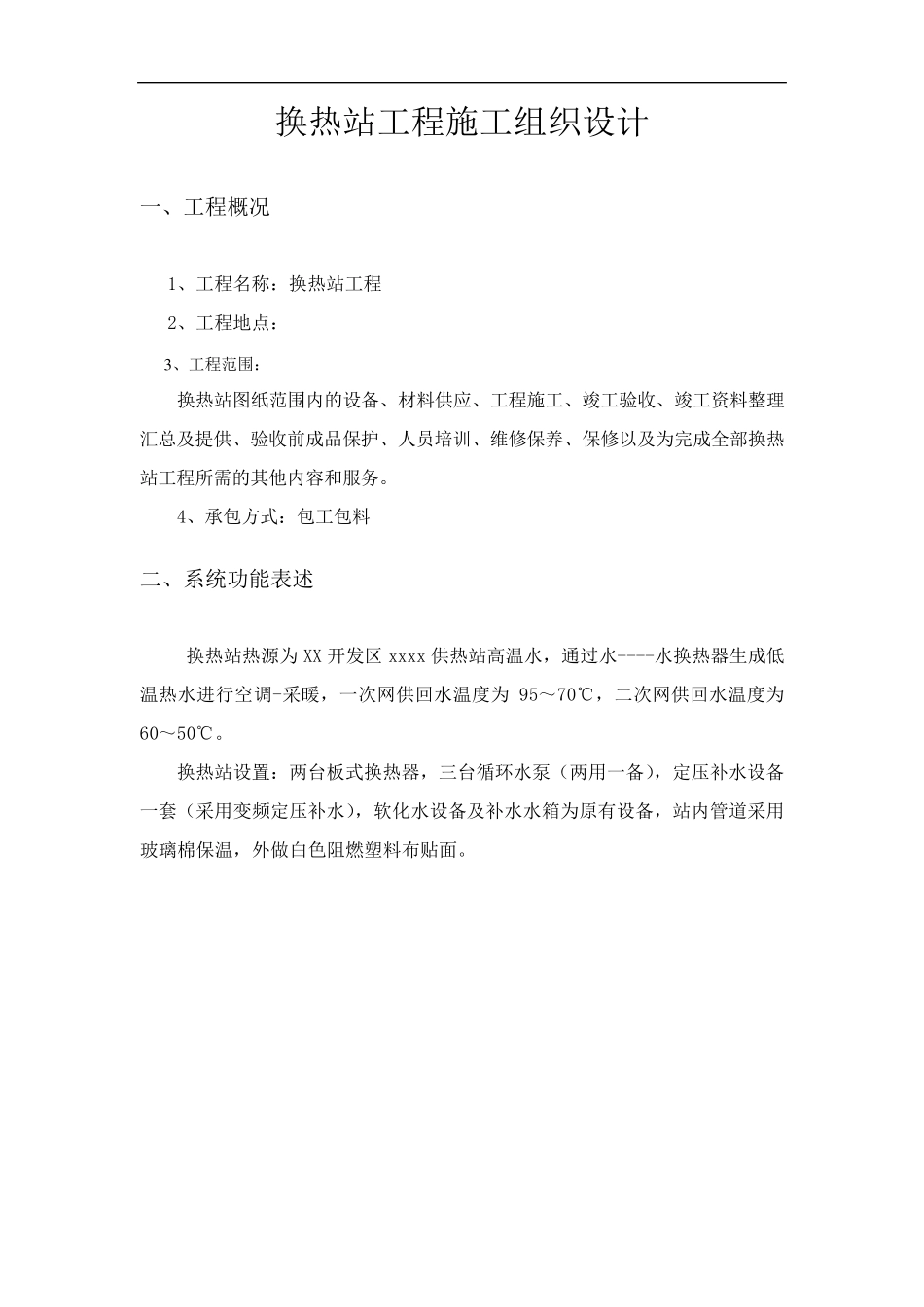

换热站工程施工组织设计 一、工程概况 1、工程名称：换热站工程 2、工程地点： 3 、工程范围： 换热站图纸范围内的设备、材料供应、工程施工、竣工验收、竣工资料整理汇总及提供、验收前成品保护、人员培训、维修保养、保修以及为完成全部换热站工程所需的其他内容和服务。 4、承包方式：包工包料 二、系统功能表述 换热站热源为XX 开发区xxxx 供热站高温水，通过水----水换热器生成低温热水进行空调-采暖，一次网供回水温度为95～70℃，二次网供回水温度为60～50℃。 换热站设置：两台板式换热器，三台循环水泵（两用一备），定压补水设备一套（采用变频定压补水），软化水设备及补水水箱为原有设备，站内管道采用玻璃棉保温，外做白色阻燃塑料布贴面。 1 三、管道安装技术要求 1、安装施工工艺及施工方法 （1）施工前检查管子、管道附件，阀门必须具有制造厂的材质证明，如有重大缺陷时应进行理化实验，其指标应符合现行国家或部颁技术标准。 （2）管件、阀门使用前应按设计要求核对其规格材质、型号。 （3）管子、管件、阀门在使用前应进行外观检查，外表面应无以下缺陷： a、无裂纹、缩孔、夹渣、折造、重皮等缺陷。 b、不超过壁厚负偏差的锈蚀或凹陷。 c、螺纹密封面良好，精度及光洁度应达到设计要求或制造标准。 2、管道安装 （1）管道在安装前经检查、检验合格，并用水平仪测量出支架立柱标高线，在安装时以此为基准标高线，并查支架立柱垂直偏差和相对位置准确性。 （2）管道安装前，首先应根据设计要求定出阀门、管件、补偿器的位置，再按管道的标高，根据管道距离和坡度大小，算出每根立柱支架的高度差。 （3）将检验检查合格的管子，在施工现场用坡口机打 出坡口，并清 除 管端 、四 周 铁 锈，用吊 装工具吊 装，吊 装时要有有经验的吊 装工指挥 ，吊 装就 位好，用临 时支撑 或用烘 干 的电 焊 条 点 焊 ，找 平找 正 ，并根据标高调 整 滑 托 ，调 整 管子的坡度和平直度，以保 证安装焊 接 合格。 3、管道焊 接 （1）参 加 焊 接 的电 焊 工必须有劳 动 部门考 试 合格，并具有与 该 焊 接 项 类 相同 的焊 接 资 格证书 ，有多 年 的焊 接 经验，并参 加 模 拟 试 焊 （工艺方法特 点 、规范参 数 和线能 量、操 作 手 法和焊 接 程 序 、焊 接 缺陷的产 生 原 因 和危 害 、预 防 方法和返 修 、焊 接...
