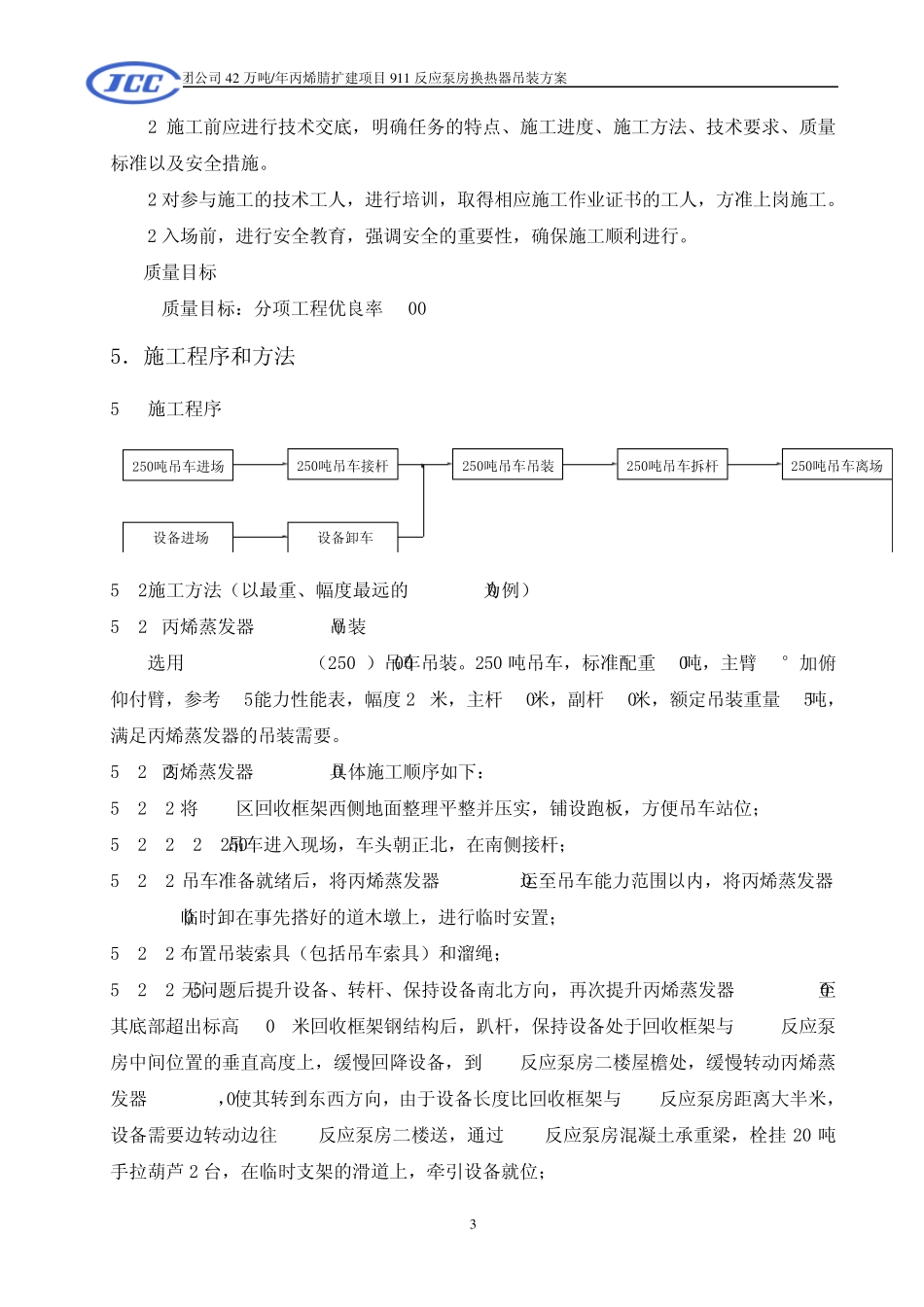

吉化集团公司 4 2 万吨/年丙烯腈扩建项目 9 1 1 反应泵房换热器吊装方案 1 1. 编制说明 911区反应泵房是吉化集团公司 42万吨/年丙烯腈扩建项目中，一个非常重要的装置区。由于 911区反应泵房二楼、三楼的换热器到货时间要 9月初，考虑整体工期的需要，911区反应泵房西侧的 913区回收框架计划 8月初施工，这就给换热器的吊装带来了一定的难度。为了确保 911区反应泵房二楼、三楼的换热器能优质、高效、安全地吊装就位，特编制此方案。 2. 编制依据 2.1《大型设备吊装工程施工工艺标准》SH/T3515-2003 2.2《石油化工工程起重施工规范》SH/T3536-2002 2.3《石油化工施工安全技术规程》H3505-1999 2.4《设备吊耳》HG/T21574-94 2.5设备图纸 2.6吉化集团 42万吨/年丙烯腈扩建工程施工现场平面图 2.7吉化建公司安全技术操作规程 2.8吉化建公司常用吊车性能表 3. 工程概况 3.1工程情况简介 911区反应泵房位于四丙 913区回收框架的东侧，三丙回收框架西侧，回收框架 30.8米高，911区反应泵房二楼、三楼需要安装四台换热器。 3.2现场情况 911区反应泵房东侧的三丙回收框架已经安装完毕，四丙回收框架原计划在911区反应泵房二楼、三楼换热器安装后再施工，但由于换热器 9月初才能到现场，为了不影响总工期，提前进行四丙 913区回收框架施工，回收框架相对标高 30.8米，需要使用 250吨吊车接副杆，在四丙 913区回收框架西侧站车，跨越四丙 913区回收框架进行吊装作业。 3.3工程量说明 3.3.1大型设备技术参数一览表 序号 设备名称 设备位号 单重 t 数量 设备规格 安装标高 m 1 丙烯蒸发器 E-9104B 18.96 1台 φ 2000×8435 7.5 吉化集团公司4 2 万吨/年丙烯腈扩建项目9 1 1 反应泵房换热器吊装方案 2 2 氨蒸发器 E-9105B 25.4 1台 φ 2000×9077 8.7 3 氨/丙烯蒸发器 E-9106B 25.4 1台 φ 2000×9077 8.7 4 吸收塔侧线冷却器 E-9107B 12.16 1台 φ 1100×7779 15.3 3.3.2吊装工况一览表 序号 设备名称 设备 重量 规格 主吊/辅吊 吊 车 工 况 幅度 杆长 能力 1 丙烯蒸发器 18.96 φ 2000×8435 250t(90t配重) 24m 30+30m 35t 2 氨蒸发器 25.4 φ 2000×9077 250t(90t配重) 24m 30+30m 35t 3 氨/丙烯蒸发器 25.4 φ 2000×9077 250t(90t配重) 24m 30+30m 35t 4 吸收塔侧线冷却器 12.16 φ 1100×7779 250t(90t配重...
