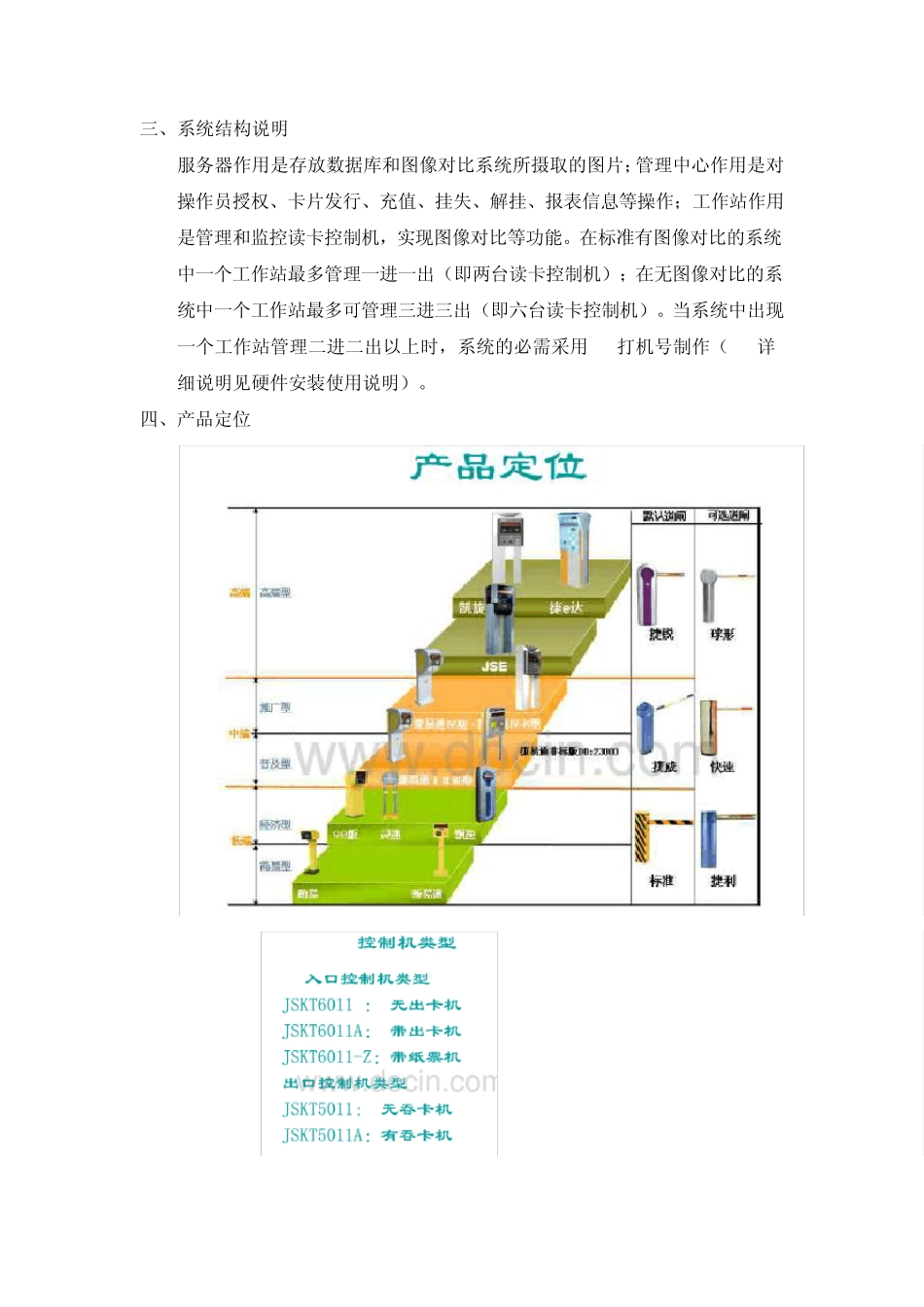

一、一进一出拓扑结构示意图 二、系统结构方框图 三、 三、系统结构说明 服务器作用是存放数据库和图像对比系统所摄取的图片；管理中心作用是对操作员授权、卡片发行、充值、挂失、解挂、报表信息等操作；工作站作用是管理和监控读卡控制机，实现图像对比等功能。在标准有图像对比的系统中一个工作站最多管理一进一出（即两台读卡控制机）；在无图像对比的系统中一个工作站最多可管理三进三出（即六台读卡控制机）。当系统中出现一个工作站管理二进二出以上时，系统的必需采用IC6打机号制作（IC6详细说明见硬件安装使用说明）。 四、产品定位 五、型号说明 六、控制器型号 七、其他设备 八、出入口控制机 控制机电控箱内的 15芯菲尼克斯接线端子。 1、空，预留备用； 2、道闸控制器外部控制信号开输出橙色导线； 3、道闸控制器外部控制信号停输出绿色导线； 4道闸控制器外部控制信号关输出蓝色导线； 5、道闸控制器外部控制信号开到位输出白色导线； 6、道闸控制器外部控制信号关到位输出灰色导线； 7、道闸控制器外部控制信号黑色电源线地端； 8、通讯线 A，黄色，接 485卡输出端口黄色； 9：通讯线 B，紫色，接 485卡输出紫色； 10、地感线圈棕色 1.0mm铁氟龙高温软导线 2； 11、地感线圈棕色 1.0mm铁氟龙高温软导线 1； 12、接道闸 RS485接口 A，黄色； 13、接道闸 RS485接口 B，紫色； 14、对讲主机+端口，棕色； 15、对讲主机-端口，蓝色。 九、捷易通4型 十、软件分步安装调试 安装环境 1、安装工具：Win2003/2008安装光盘一张、WinXP SP3/Win7安装光盘一张、G3一卡通安装光盘一张、MSSQLServer2008安装光盘一张 2、数据库服务器：建议数据库服务器使用 Windows2003 或 Windows2008Server。对于小型服务器也可使用 WinXP SP3. G3 后台数据库使用 Microsoft Sqlserver2008。 3、工作站：客户端操作系统建议WindowsXP标准版，不要使用经过改造的山寨Windows。安装MSOffice2003，否则报表无法导出为Excel文件； 十一、 安装数据库 十二、 安装一卡通软件 十三、 连接数据库 十四、 软件设置 进入IC 卡发行界面，如果一卡通发行器或停车场发行器通信工作正常，蓝色提示字体“请出示 IC 卡进行检测”将不停的闪动，将需要发行的IC 卡放在读卡区，听到“嘀”的一声将卡片移开，在“IC 卡号”编辑框中出现该卡的IC 卡号码，然后选择要输入的员工编号，该员工的状态信息将显示...
