排架搭设技术交底

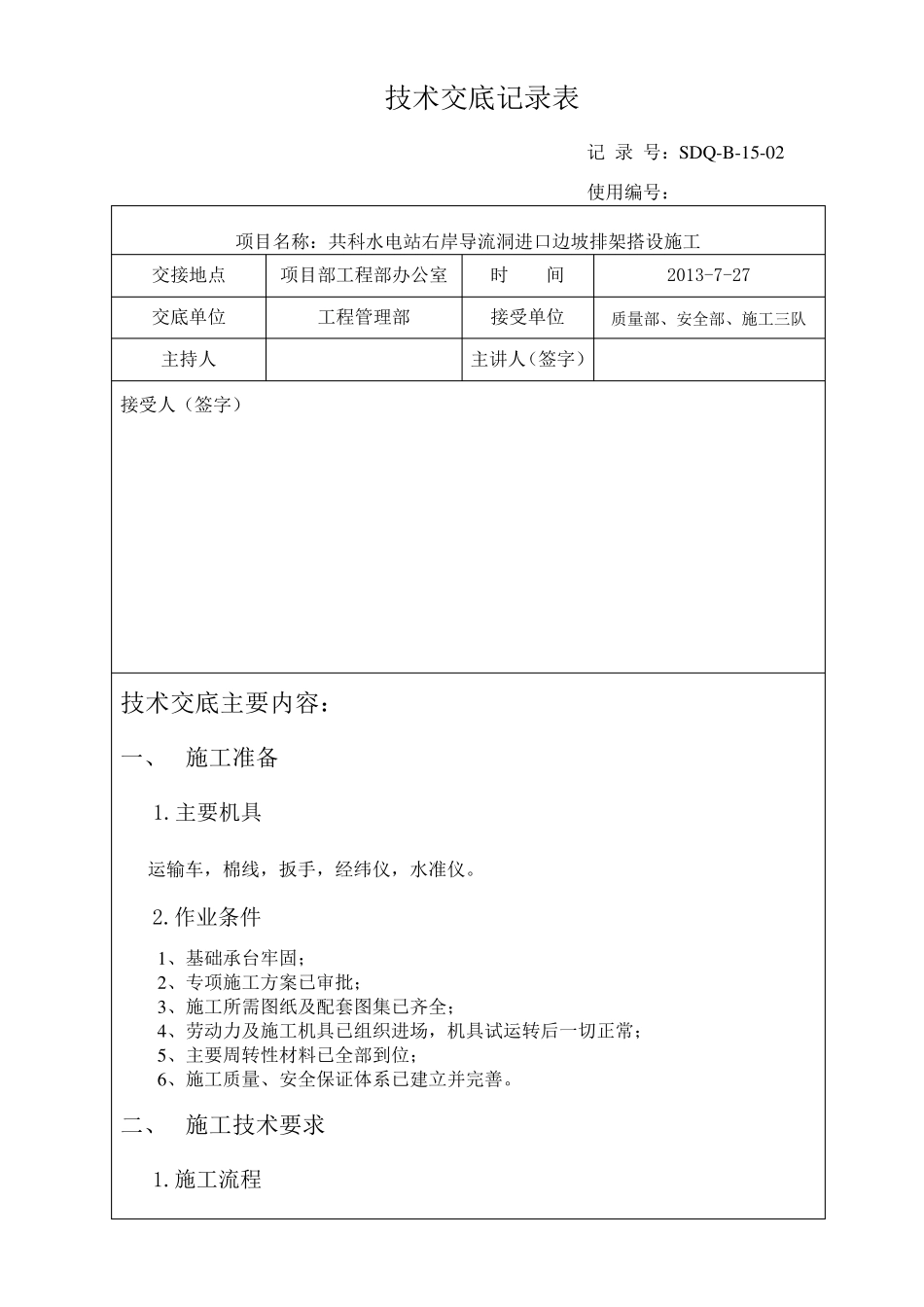

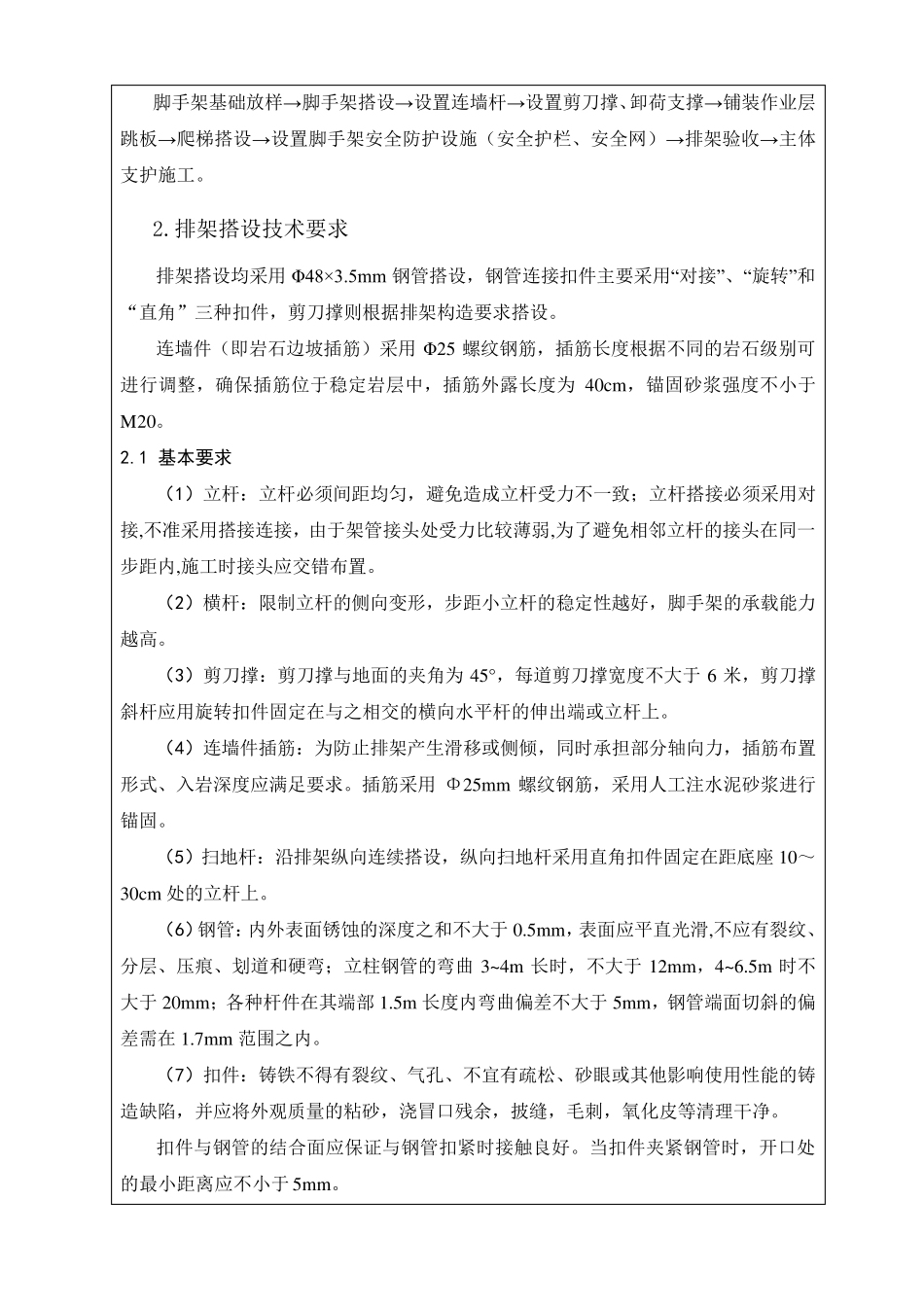

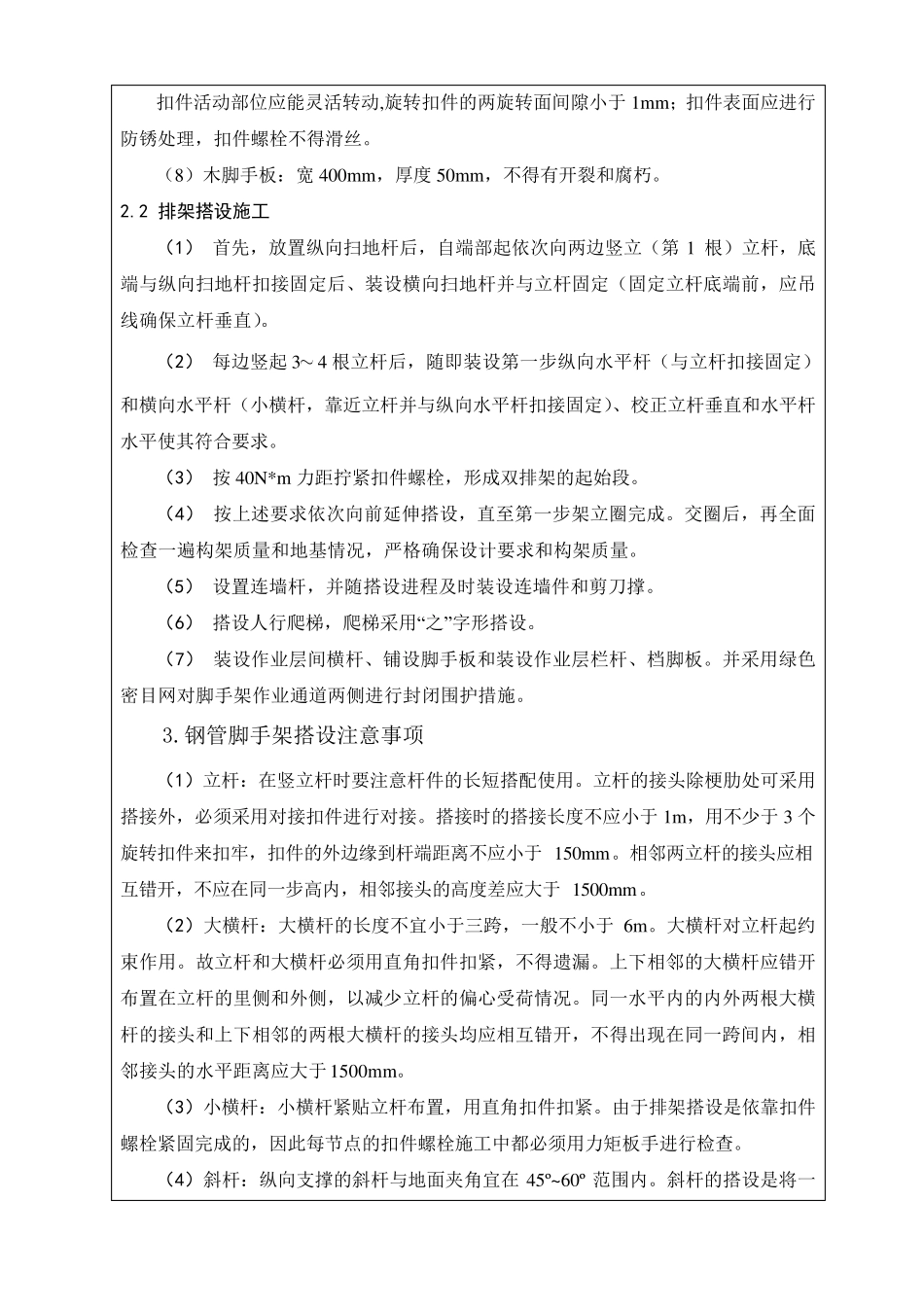

技术交底记录表 记 录 号：SDQ-B-15-02 使用编号： 项目名称：共科水电站右岸导流洞进口边坡排架搭设施工 交接地点 项目部工程部办公室 时 间 2013-7-27 交底单位 工程管理部 接受单位 质量部、安全部、施工三队 主持人 主讲人（签字） 接受人（签字） 技术交底主要内容： 一、 施工准备 1.主要机具 运输车，棉线，扳手，经纬仪，水准仪。 2.作业条件 1、基础承台牢固； 2、专项施工方案已审批； 3、施工所需图纸及配套图集已齐全； 4、劳动力及施工机具已组织进场，机具试运转后一切正常； 5、主要周转性材料已全部到位； 6、施工质量、安全保证体系已建立并完善。 二、 施工技术要求 1.施工流程 脚 手 架 基 础 放 样 →脚 手 架 搭 设 →设 置 连 墙 杆 →设 置 剪 刀 撑 、卸 荷 支 撑 →铺 装 作 业 层跳 板 →爬 梯 搭 设 →设 置 脚 手 架 安 全 防 护 设 施 （ 安 全 护 栏 、 安 全 网 ） →排 架 验 收 →主 体支 护 施 工 。 2.排 架 搭 设 技 术 要 求 排 架 搭 设 均 采 用 Φ48×3.5mm 钢 管 搭 设 ， 钢 管 连 接 扣 件 主 要 采 用 “对 接 ”、 “旋 转 ”和“ 直 角 ” 三 种 扣 件 ， 剪 刀 撑 则 根 据 排 架 构 造 要 求 搭 设 。 连 墙 件 （ 即 岩 石 边 坡 插 筋 ） 采 用Φ25 螺 纹 钢 筋 ， 插 筋 长 度 根 据 不 同 的 岩 石 级 别 可进 行 调 整 ， 确 保 插 筋 位 于 稳 定 岩 层 中 ， 插 筋 外 露 长 度 为40cm， 锚 固 砂 浆 强 度 不 小 于M20。 2.1 基本要求 （1）立 杆 ： 立 杆 必 须 间 距 均 匀 ， 避 免 造 成 立 杆 受 力 不 一 致 ； 立 杆 搭 接 必 须 采 用 对接 ,不 准 采 用 搭 接 连 接 ， 由 于 架 管 接 头 处受 力 比较薄弱,为 了避 免 相邻立 杆 的 接 头 在同 一步距 内,施 工 时接 头 应交错布置 。 （2）横杆 ： 限制立 杆 的 侧向变形， 步距 小 立 杆 的 稳 定 性越好， 脚 手 架 的 承载能力越高。 （3）剪 刀 撑 ： 剪 刀 撑 与地面的 夹角 为45°， 每道剪 刀 撑 宽度 不 大于6 米， 剪 刀 撑斜杆 应用 旋 转 扣 件 固 定...
