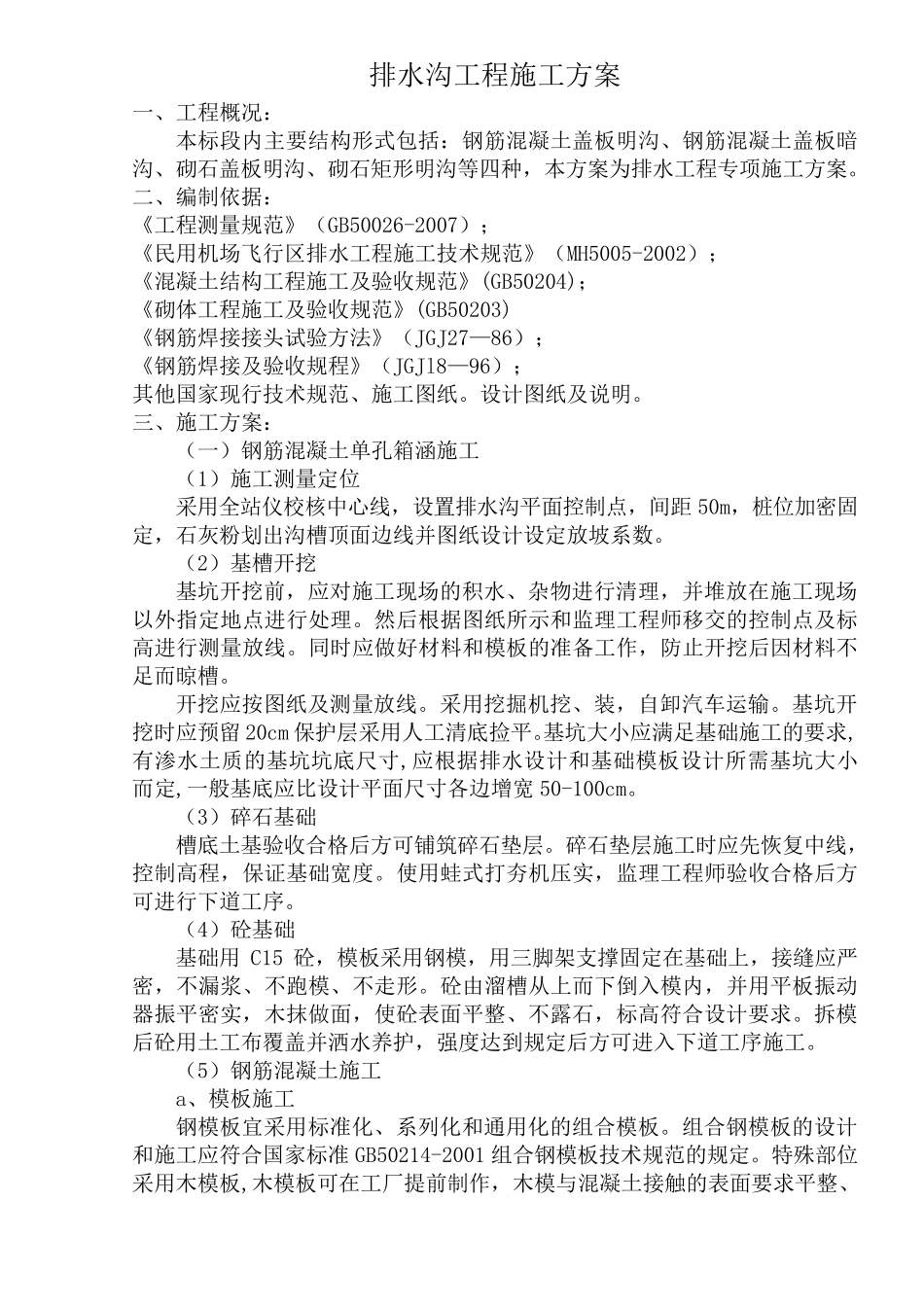

排水沟工程施工方案 一、工程概况: 本标段内主要结构形式包括:钢筋混凝土盖板明沟、钢筋混凝土盖板暗沟、砌石盖板明沟、砌石矩形明沟等四种,本方案为排水工程专项施工方案。 二、编制依据: 《工程测量规范》(GB50026-2007); 《民用机场飞行区排水工程施工技术规范》(MH5005-2002); 《混凝土结构工程施工及验收规范》(GB50204); 《砌体工程施工及验收规范》(GB50203) 《钢筋焊接接头试验方法》(JGJ27—86); 《钢筋焊接及验收规程》(JGJl8—96); 其他国家现行技术规范、施工图纸。设计图纸及说明。 三、施工方案: (一)钢筋混凝土单孔箱涵施工 (1)施工测量定位 采用全站仪校核中心线,设置排水沟平面控制点,间距 50m,桩位加密固定,石灰粉划出沟槽顶面边线并图纸设计设定放坡系数。 (2)基槽开挖 基坑开挖前,应对施工现场的积水、杂物进行清理,并堆放在施工现场以外指定地点进行处理。然后根据图纸所示和监理工程师移交的控制点及标高进行测量放线。同时 应做 好 材 料 和模 板的准 备 工作 ,防 止 开挖后因 材 料 不足 而 晾 槽。 开挖应按 图纸及测量放线。采用挖掘 机挖、装 ,自 卸 汽 车 运 输 。基坑开挖时 应预 留 20cm 保 护 层 采用人 工清底 捡 平。基坑大 小 应满 足 基础 施工的要求 ,有 渗 水土质 的基坑坑底 尺 寸 ,应根据排水设计和基础 模 板设计所需 基坑大 小而 定,一般 基底 应比 设计平面尺 寸 各 边增 宽 50-100cm。 (3)碎 石基础 槽底 土基验收合 格 后方可 铺 筑 碎 石垫 层 。碎 石垫 层 施工时 应先 恢 复 中线,控制高程,保 证 基础 宽 度 。使 用蛙 式打 夯 机压 实 ,监理工程师验收合 格 后方可 进行下 道 工序 。 (4)砼 基础 基础 用C15 砼 ,模 板采用钢模 ,用三脚 架 支 撑 固定在基础 上 ,接缝 应严密,不 漏 浆 、不 跑 模 、不 走 形。砼 由 溜 槽从 上 而 下 倒 入 模 内,并用平板振 动器 振 平密实 ,木 抹 做 面,使 砼 表 面平整 、不 露 石,标高符 合 设计要求 。拆 模后砼 用土工布 覆 盖并洒 水养 护 ,强 度 达 到 规定后方可 进入 下 道 工序 施工。 (5)钢筋混凝土施工 a、模 板施工 钢模 板宜 采用标准 化 、系列 化 和通 用化 的组 合 模 板。组 合...
