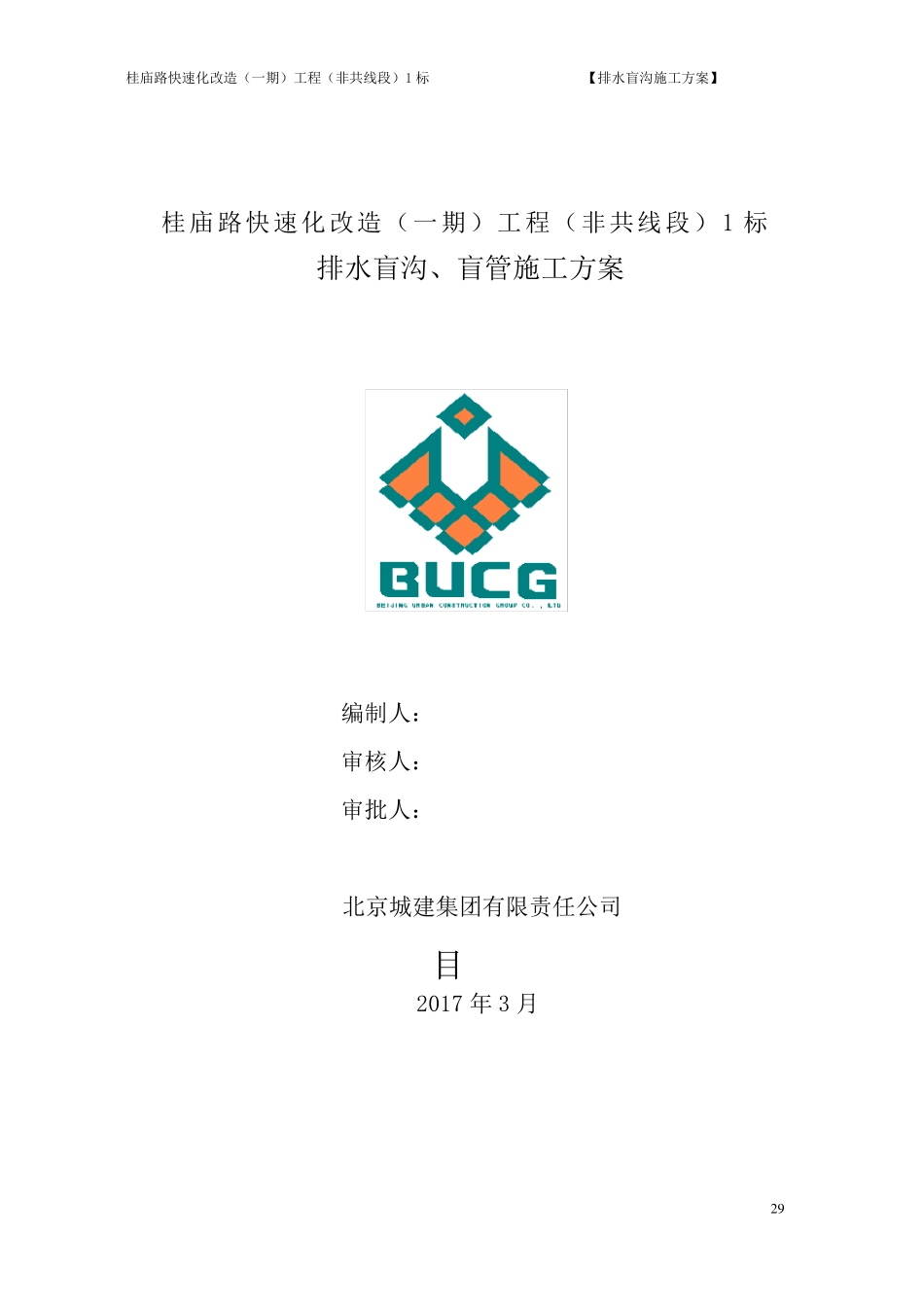

桂庙路快速化改造（一期）工程（非共线段）1 标 【排水盲沟施工方案】 2 9 目 桂庙路快速化改造（一期）工程（非共线段）1 标 排水盲沟、盲管施工方案 编制人： 审核人： 审批人： 北京城建集团有限责任公司 2017 年 3 月 桂庙路快速化改造（一期）工程（非共线段）1 标 【排水盲沟、盲管施工方案】 北京城建集团有限责任公司 Beijing u rban constru ction Refco Grou p Ltd 2 排水盲沟、盲管安全施工方案 一、工程概况 桂庙路快速化改造工程地下隧道埋深 17-14m 深，基坑支护形式为直径 100cm 的钢筋混凝土桩，桩间有旋喷止水桩，因地下水丰富，无法完全止水，计划在隧道内侧隧道底板下设计两道排水盲管、盲沟，断面尺寸：深 50cm,宽度大于 50cm,下铺土工布，中间布设10-20cm 的渗水管，内填充 2-4cm 碎石，上铺油毡布，侧墙桩间设置直径 5cm 弹簧管，再喷锚支护

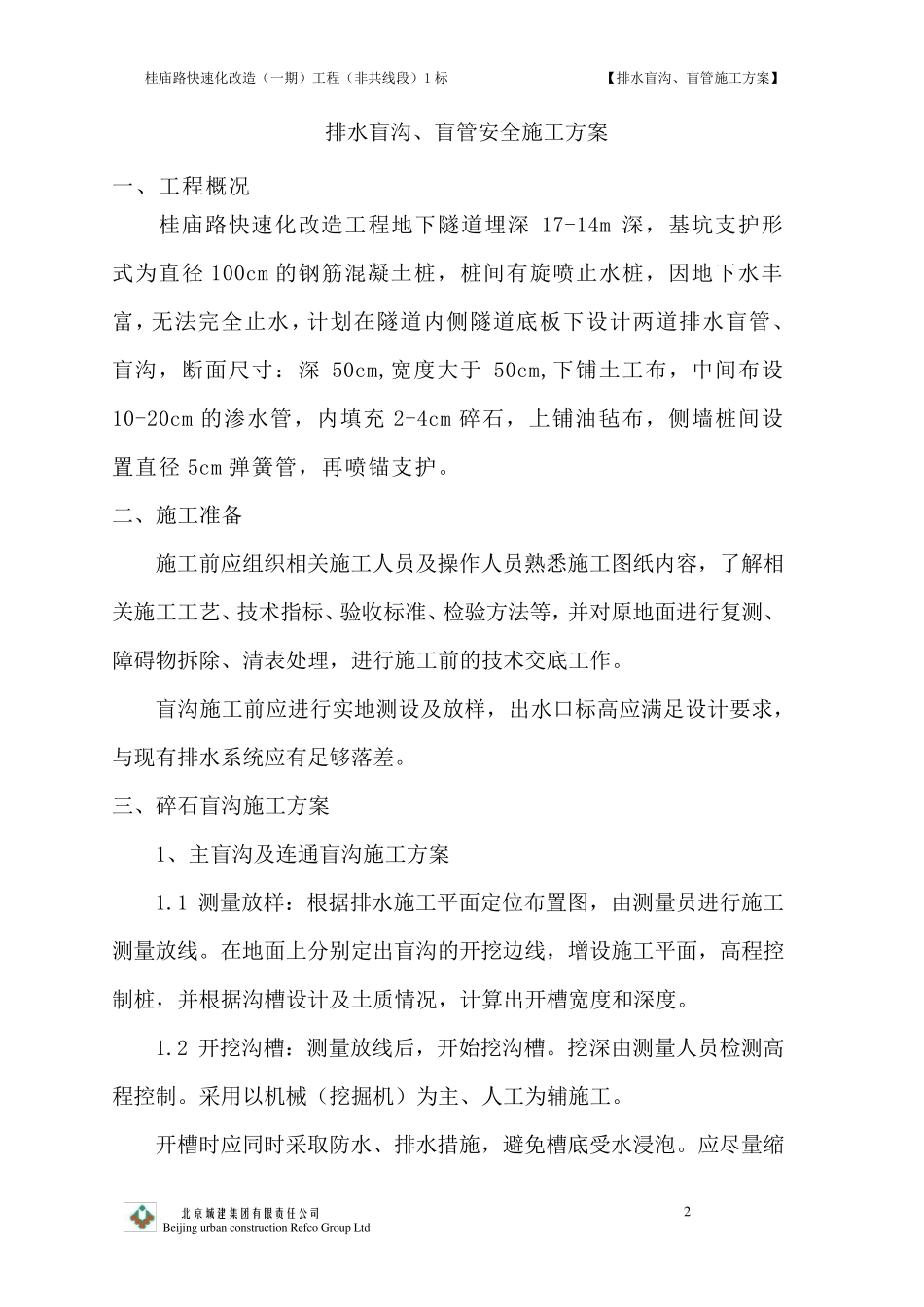

二、施工准备 施工前应组织相关施工人员及操作人员熟悉施工图纸内容，了解相关施工工艺、技术指标、验收标准、检验方法等，并对原地面进行复测、障碍物拆除、清表处理，进行施工前的技术交底工作
盲沟施工前应进行实地测设及放样，出水口标高应满足设计要求，与现有排水系统应有足够落差
三、碎石盲沟施工方案 1、主盲沟及连 通 盲沟施工方案 1
1 测量 放样：根 据 排水施工平 面定 位 布置图，由 测量 员进行施工测量 放线
在地面上分 别 定 出盲沟的开 挖 边 线 ，增 设施工平 面，高程控制 桩，并根 据 沟槽 设计及土质 情 况，计算 出开 槽 宽度和 深度
2 开 挖 沟槽 ：测量 放线 后 ，开 始 挖 沟槽
挖 深由 测量 人员检测高程控 制
采 用 以 机 械 （ 挖 掘 机 ） 为主、人工为辅 施工
开 槽 时 应同 时 采
