排水系统施工方案

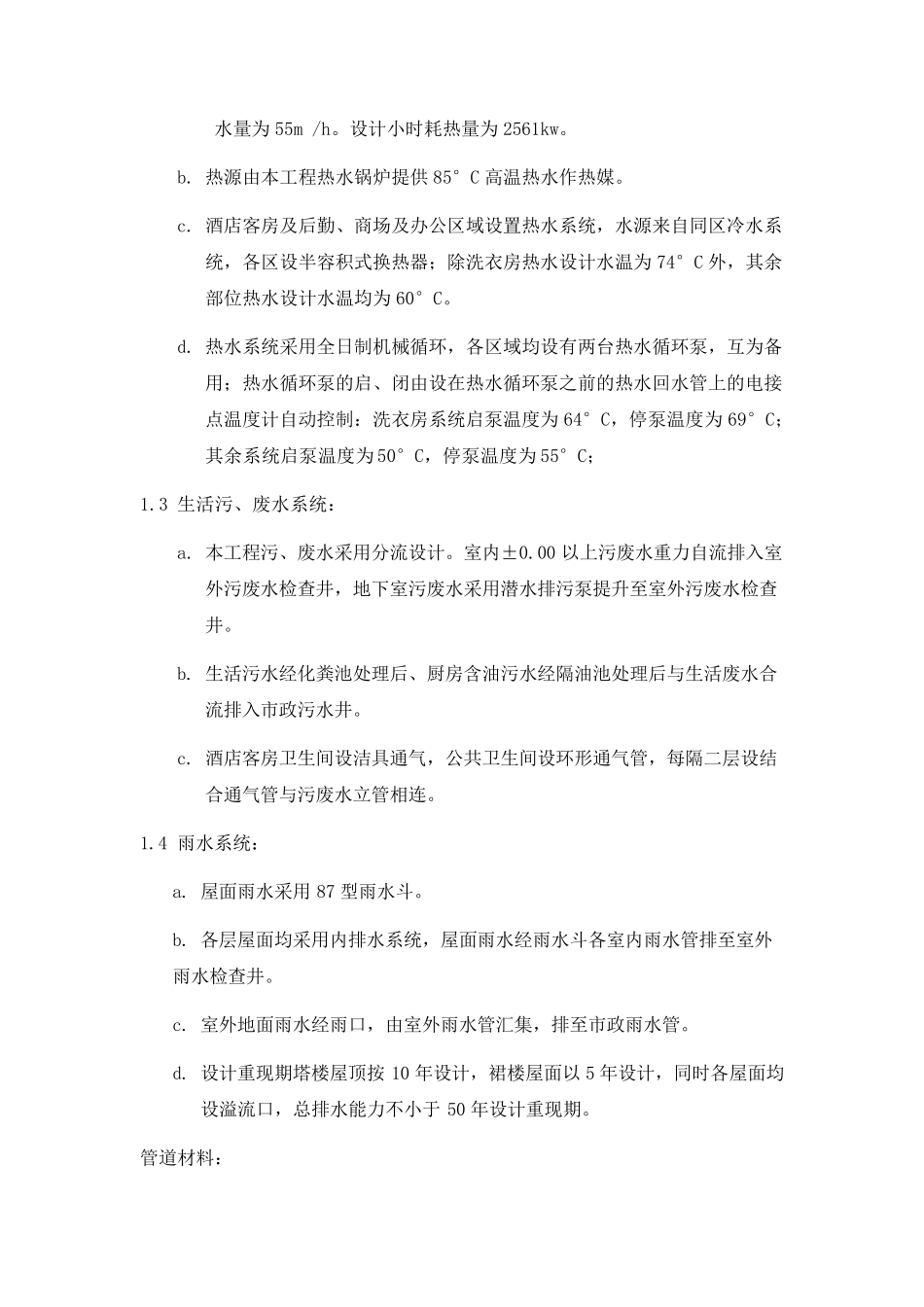

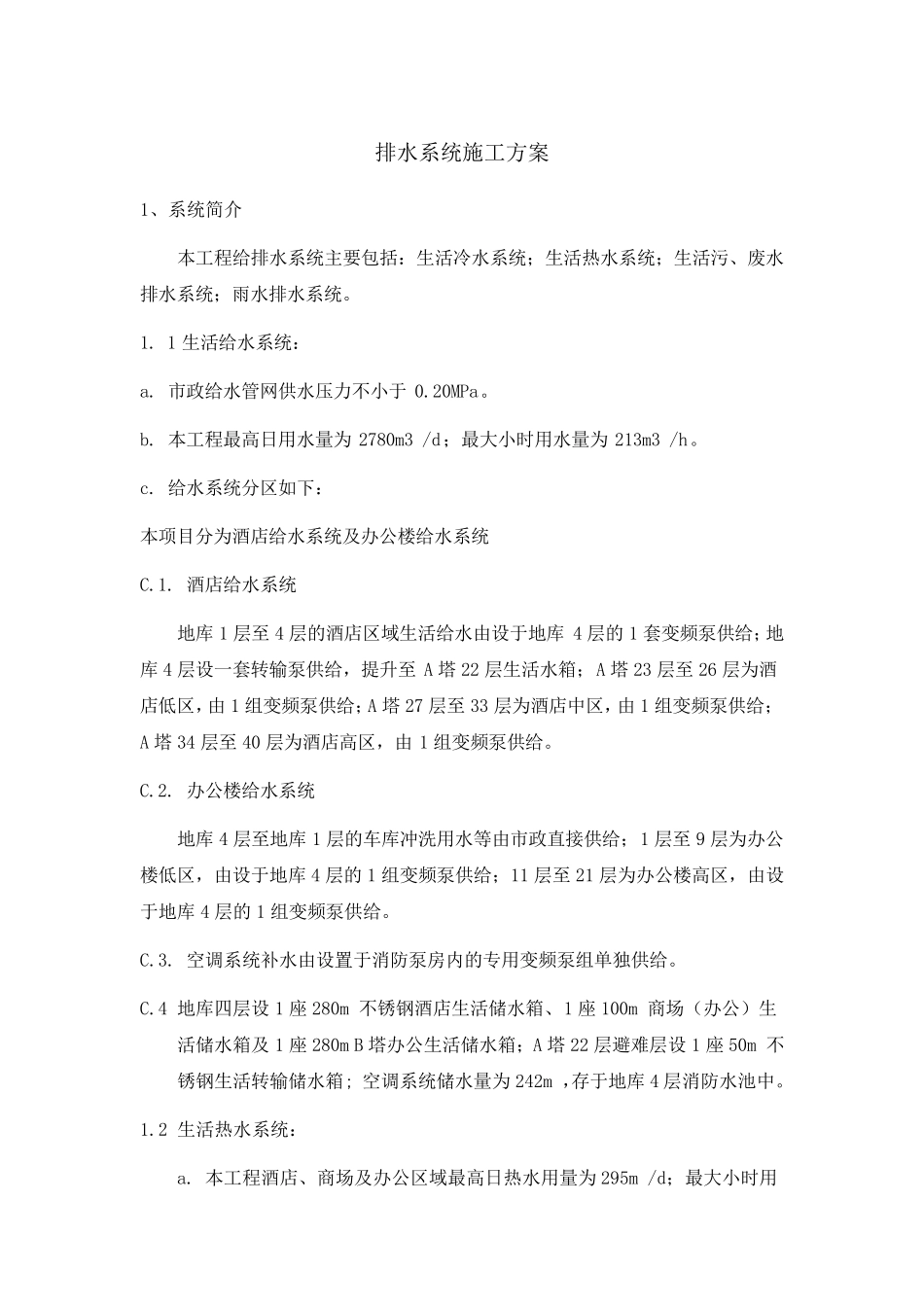

排水系统施工方案 1、系统简介 本工程给排水系统主要包括：生活冷水系统；生活热水系统；生活污、废水排水系统；雨水排水系统。 1. 1 生活给水系统： a. 市政给水管网供水压力不小于 0.20MPa。 b. 本工程最高日用水量为 2780m3 /d；最大小时用水量为 213m3 /h。 c. 给水系统分区如下： 本项目分为酒店给水系统及办公楼给水系统 C.1. 酒店给水系统 地库 1 层至 4 层的酒店区域生活给水由设于地库 4 层的 1 套变频泵供给；地库 4 层设一套转输泵供给，提升至 A 塔 22 层生活水箱；A 塔 23 层至 26 层为酒店低区，由 1 组变频泵供给；A 塔 27 层至 33 层为酒店中区，由 1 组变频泵供给；A 塔 34 层至 40 层为酒店高区，由 1 组变频泵供给。 C.2. 办公楼给水系统 地库 4 层至地库 1 层的车库冲洗用水等由市政直接供给；1 层至 9 层为办公楼低区，由设于地库 4 层的 1 组变频泵供给；11 层至 21 层为办公楼高区，由设于地库 4 层的 1 组变频泵供给。 C.3. 空调系统补水由设置于消防泵房内的专用变频泵组单独供给。 C.4 地库四层设 1 座 280m 不锈钢酒店生活储水箱、1 座 100m 商场（办公）生活储水箱及 1 座 280m B 塔办公生活储水箱；A 塔 22 层避难层设 1 座 50m 不锈钢生活转输储水箱; 空调系统储水量为 242m ，存于地库 4 层消防水池中。 1.2 生活热水系统： a. 本工程酒店、商场及办公区域最高日热水用量为 295m /d；最大小时用水量为55m /h。设计小时耗热量为2561kw。 b. 热源由本工程热水锅炉提供85°C 高温热水作热媒。 c. 酒店客房及后勤、商场及办公区域设置热水系统，水源来自同区冷水系统，各区设半容积式换热器；除洗衣房热水设计水温为74°C 外，其余部位热水设计水温均为60°C。 d. 热水系统采用全日制机械循环，各区域均设有两台热水循环泵，互为备用；热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制：洗衣房系统启泵温度为64°C，停泵温度为69°C；其余系统启泵温度为50°C，停泵温度为55°C； 1.3 生活污、废水系统： a. 本工程污、废水采用分流设计。室内±0.00 以上污废水重力自流排入室外污废水检查井，地下室污废水采用潜水排污泵提升至室外污废水检查井。 b. 生活污水经化粪池处理后、厨房含油污水经隔油池处理后与生活废水合流排入市政污水井。 c. 酒店客房...
