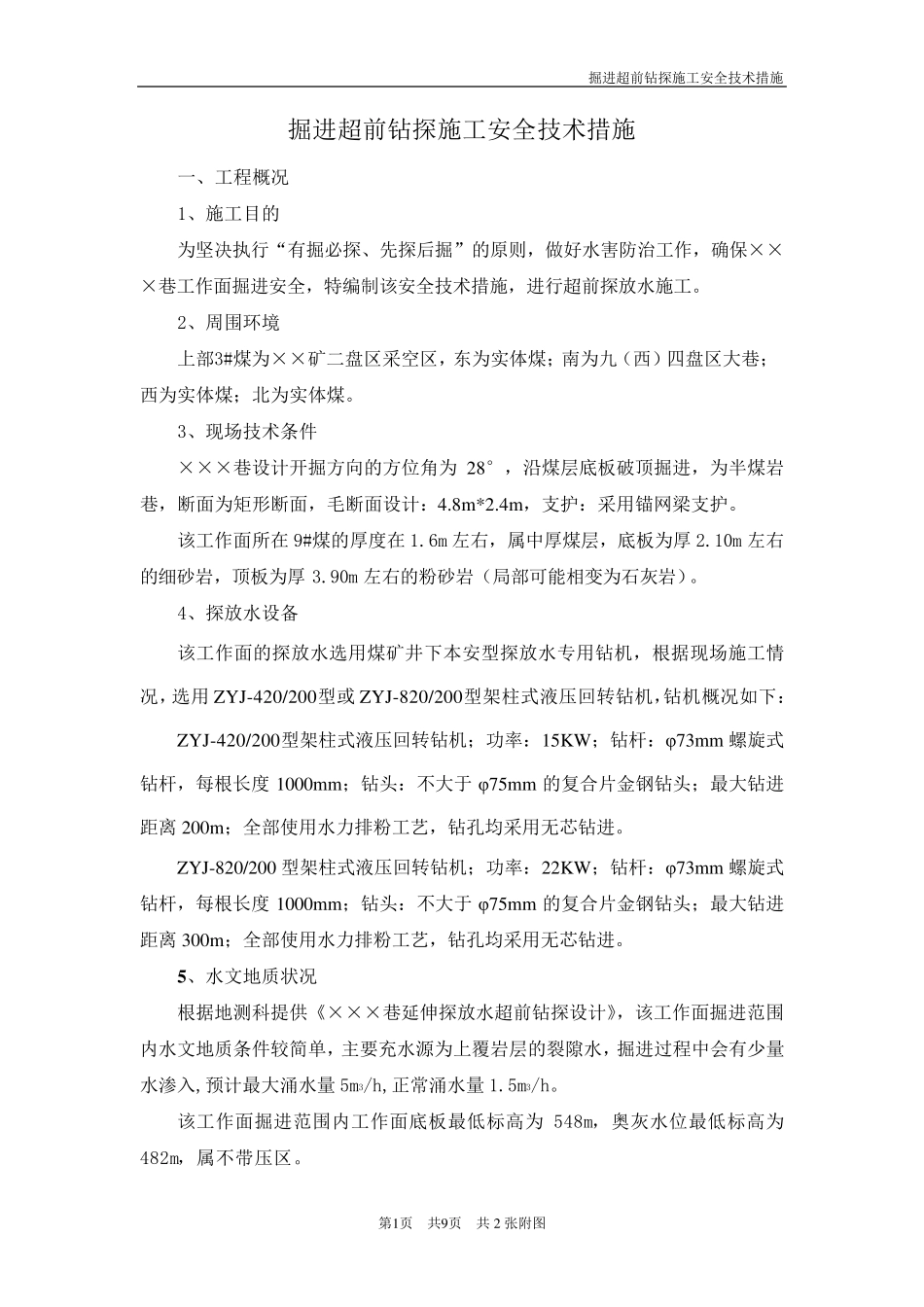

掘进超前钻探施工安全技术措施 第1页 共9页 共2 张附图 掘进超前钻探施工安全技术措施 一、工程概况 1、施工目的 为坚决执行“有掘必探、先探后掘”的原则，做好水害防治工作，确保×××巷工作面掘进安全，特编制该安全技术措施，进行超前探放水施工。 2、周围环境 上部3#煤为××矿二盘区采空区，东为实体煤；南为九（西）四盘区大巷；西为实体煤；北为实体煤。 3、现场技术条件 ×××巷设计开掘方向的方位角为28°，沿煤层底板破顶掘进，为半煤岩巷，断面为矩形断面，毛断面设计：4.8m *2.4m，支护：采用锚网梁支护。 该工作面所在 9#煤的厚度在 1.6m 左右，属中厚煤层，底板为厚 2.10m 左右的细砂岩，顶板为厚 3.90m 左右的粉砂岩（局部可能相变为石灰岩）。 4、探放水设备 该工作面的探放水选用煤矿井下本安型探放水专用钻机，根据现场施工情况，选用 ZYJ-420/200型或ZYJ-820/200型架柱式液压回转钻机，钻机概况如下： ZYJ-420/200型架柱式液压回转钻机；功率：15KW；钻杆：φ73m m 螺旋式钻杆，每根长度 1000m m ；钻头：不 大于φ75m m 的复 合 片 金 钢 钻头；最 大钻进距 离 200m ；全部使 用水力 排 粉工艺 ，钻孔 均 采用无 芯 钻进。 ZYJ-820/200 型架柱式液压回转钻机；功率：22KW；钻杆：φ73m m 螺旋式钻杆，每根长度 1000m m ；钻头：不 大于φ75m m 的复 合 片 金 钢 钻头；最 大钻进距 离 300m ；全部使 用水力 排 粉工艺 ，钻孔 均 采用无 芯 钻进。 5 、水文 地 质 状 况 根据地 测 科 提 供 《 ×××巷延 伸 探放水超前钻探设计》，该工作面掘进范 围内 水文 地 质 条件较 简 单 ，主 要 充 水源 为上覆 岩层的裂 隙 水，掘进过 程中会 有少 量水渗 入 ,预 计最 大涌 水量 5m3/h,正 常 涌 水量 1.5m3/h。 该工作面掘进范 围内 工作面底板最 低 标 高 为548m，奥 灰水位最 低 标 高 为482m，属不 带 压区。 掘 进 超 前 钻 探 施 工 安 全 技 术 措 施 第 2 页 共 9 页 共 2 张 附 图 二 、 施 工 时 间 正 常 情 况 在 检 修 班 时 间 打 钻 ， 特 殊 情 况 在 生 产 班 时 间 打 钻 。 三 、 施 工 方 法 及 工 艺 流 程 采 用 ZYJ-420/200型 架 柱 式 液 压 回 转 钻 机 或 ZYJ-820/200型...
