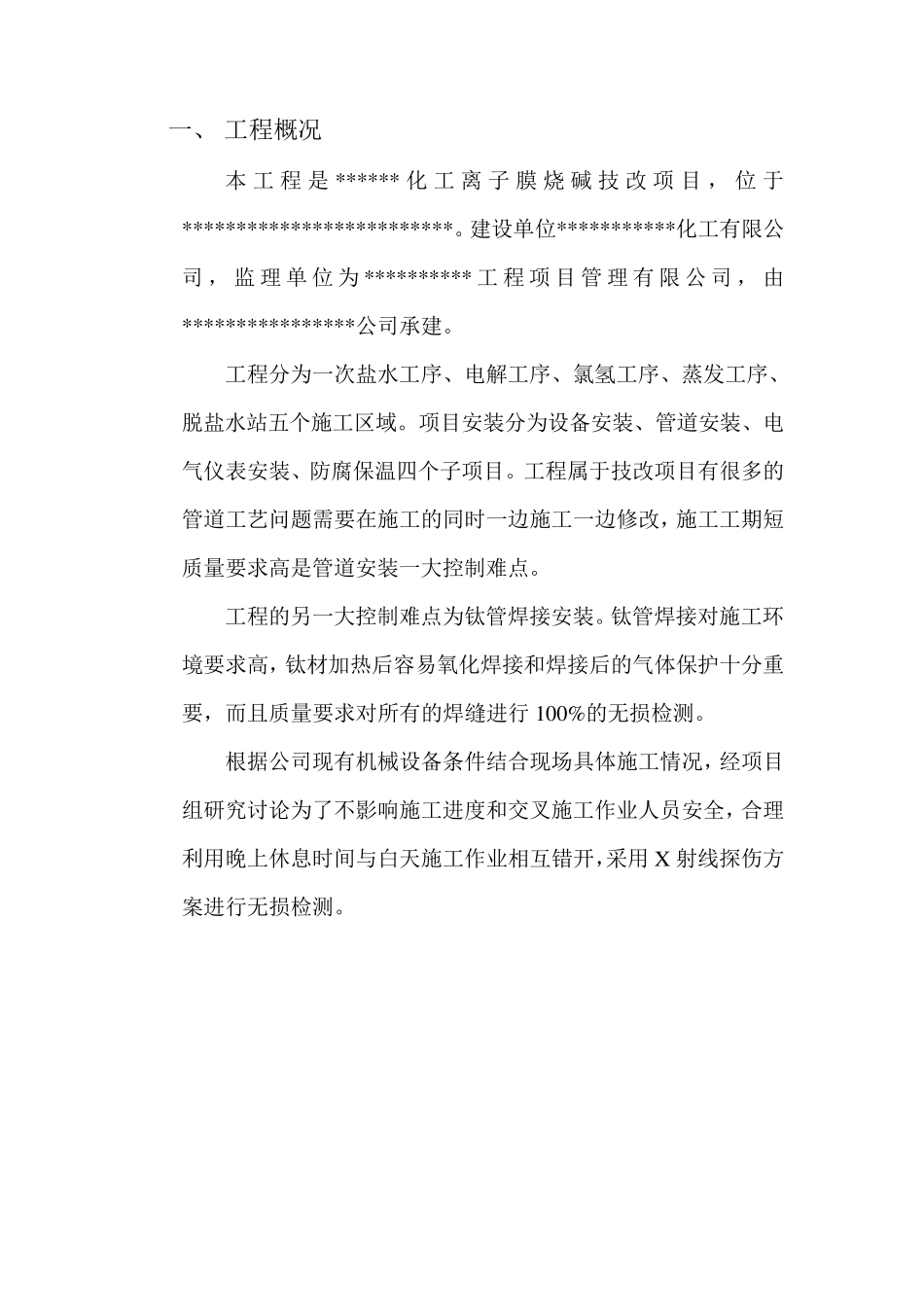

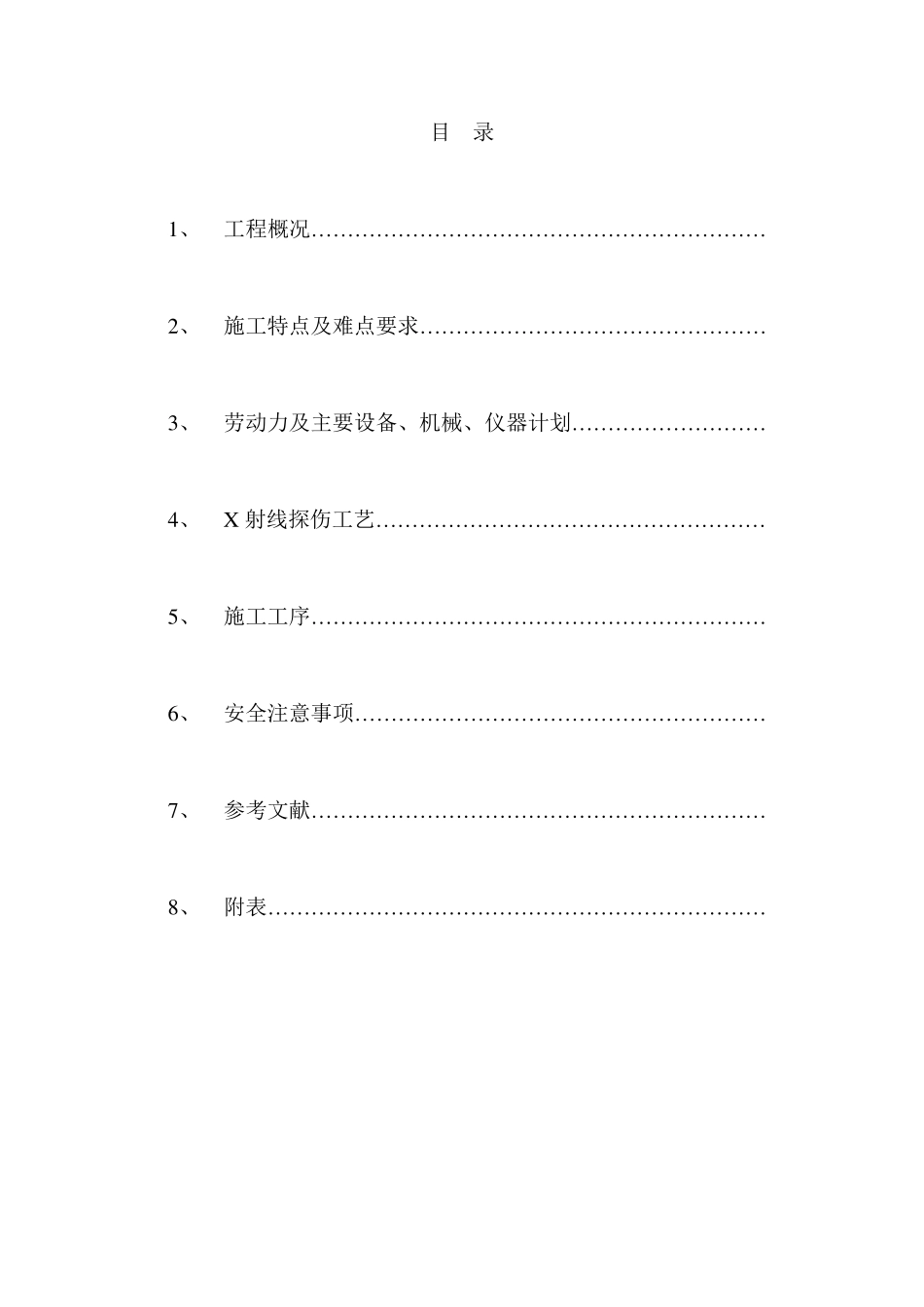

编制: 审核: 2 0 1 0 年 7 月 2 3 日 目 录 1、 工程概况……………………………………………………… 2、 施工特点及难点要求………………………………………… 3、 劳动力及主要设备、机械、仪器计划……………………… 4、 X 射线探伤工艺……………………………………………… 5、 施工工序……………………………………………………… 6、 安全注意事项………………………………………………… 7、 参考文献……………………………………………………… 8、 附表…………………………………………………………… 一、 工程概况 本 工 程 是 ****** 化 工 离 子 膜 烧 碱 技 改 项 目 , 位 于*************************。建设单位***********化工有限公司 , 监 理 单 位 为 ********** 工 程 项 目 管 理 有 限 公 司 , 由****************公司承建。 工程分为一次盐水工序、电解工序、氯氢工序、蒸发工序、脱盐水站五个施工区域。项目安装分为设备安装、管道安装、电气仪表安装、防腐保温四个子项目。工程属于技改项目有很多的管道工艺问题需要在施工的同时一边施工一边修改,施工工期短质量要求高是管道安装一大控制难点。 工程的另一大控制难点为钛管焊接安装。钛管焊接对施工环境要求高,钛材加热后容易氧化焊接和焊接后的气体保护十分重要,而且质量要求对所有的焊缝进行 100%的无损检测。 根据公司现有机械设备条件结合现场具体施工情况,经项目组研究讨论为了不影响施工进度和交叉施工作业人员安全,合理利用晚上休息时间与白天施工作业相互 错 开 ,采 用X 射 线 探 伤 方案 进行无损检测。 二、 施工特点及难点要求 工程管道安装主要分布在电解工序的脱氯框架大楼内部,脱氯框架总高为 2 8 .8 8 米分 6 层楼,管道大部份分布在一到四楼,钛管主要在二、三、四楼。 管道探伤位置空间有限一般原则要求,能够在地面预制好再安装的管道,就一定要在地面预制好探伤完成后才进行安装工作。不能够在地面预制好的管道,在空中的对接位置一定要便于焊接和探伤工作。 空中的对接位置的探伤工作,需要搭设探伤机临时固定支架便于探伤机的安放。 由于探伤位置的相对不固定,一个探伤位置完成后需要移动到另外一个位置,探伤机有一定的重量空中移动的困难性相对地面要大得多,危险性也就相对增加;并且探伤为晚上作业,作业人员的作息时间...
