接入网讲课讲义

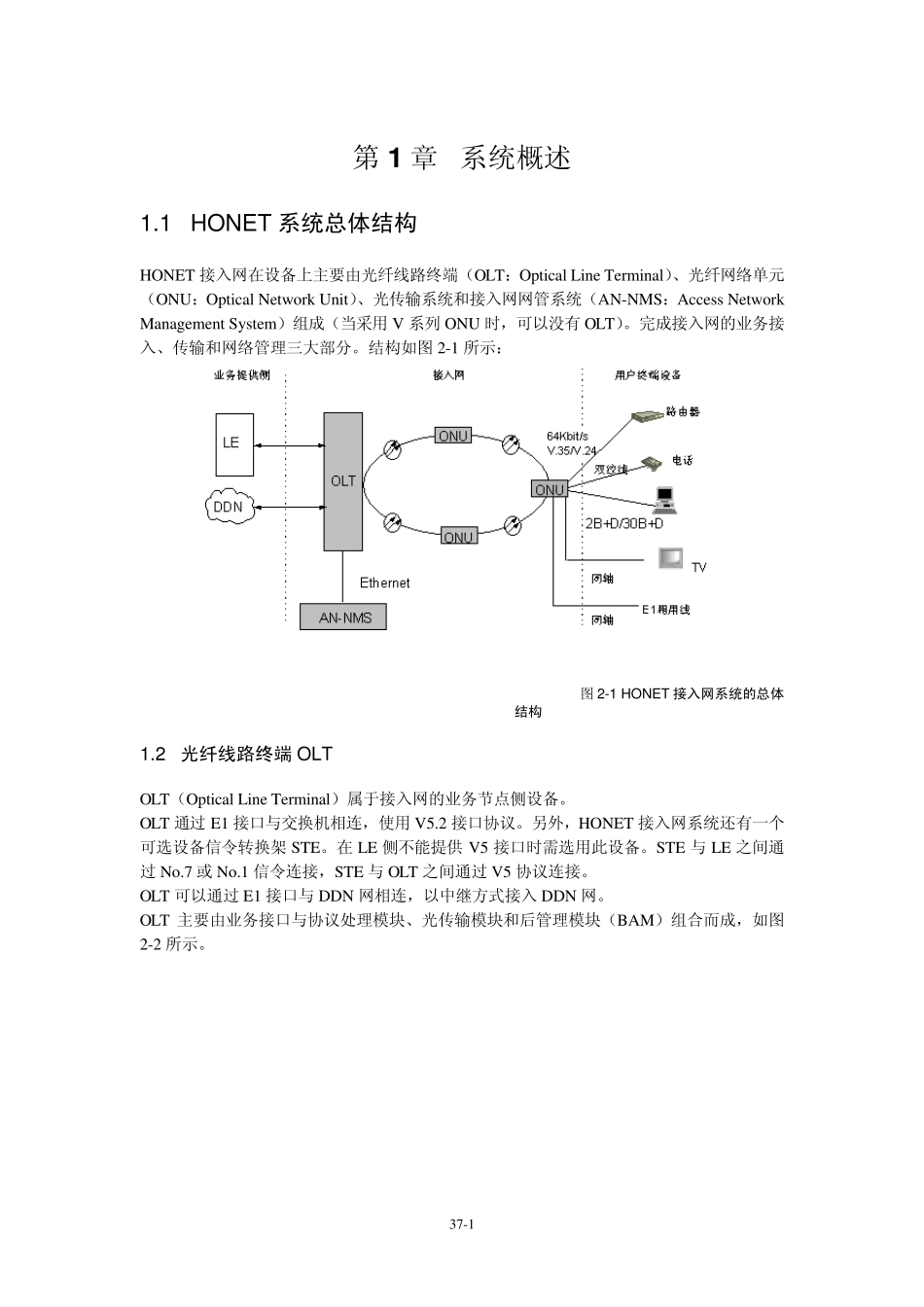

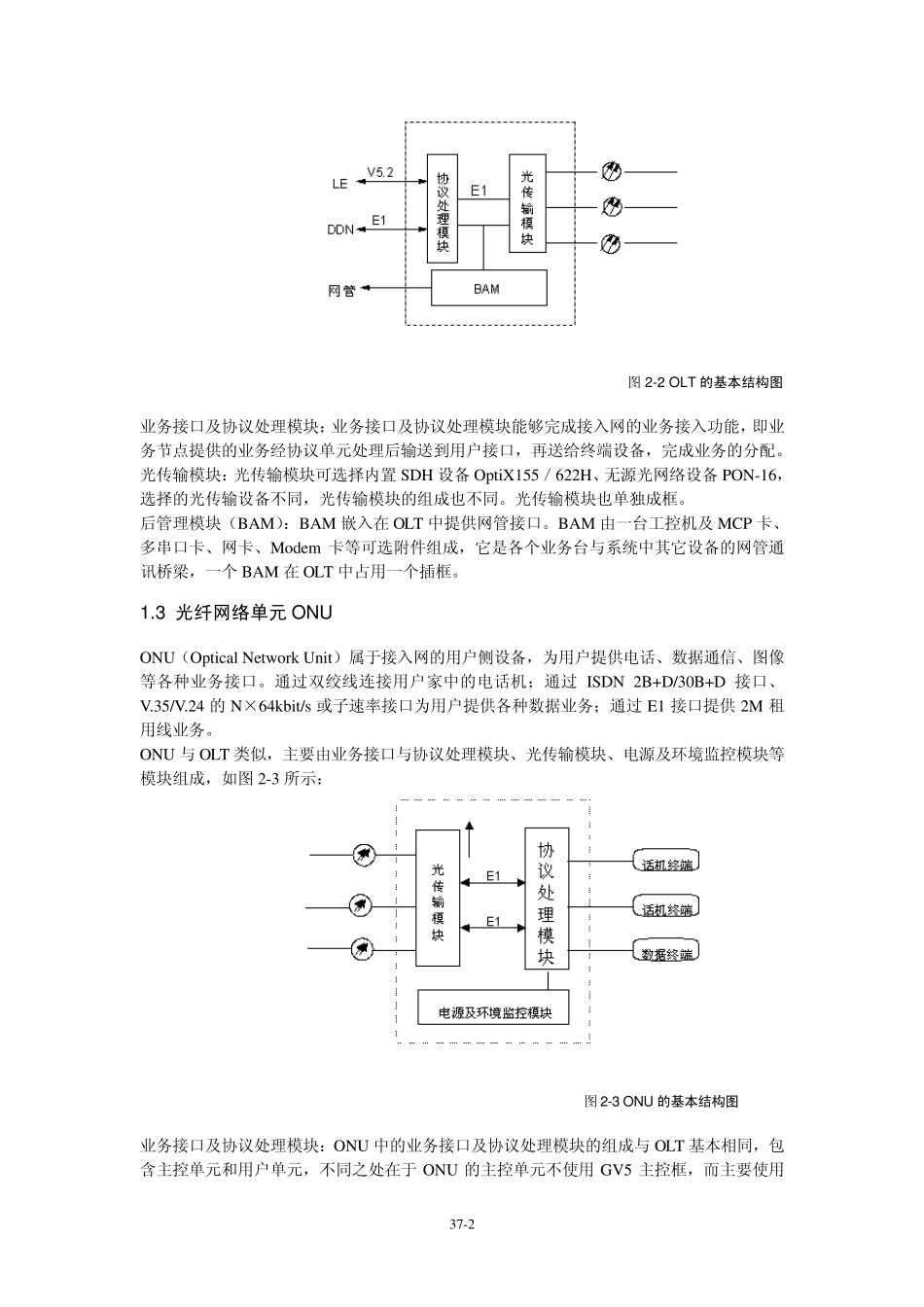

37-1 第1 章 系统概述 1.1 HONET系统总体结构 HONET 接入网在设备上主要由光纤线路终端（OLT：Optical Line Terminal）、光纤网络单元（ONU：Optical Network Unit）、光传输系统和接入网网管系统（AN-NMS：Access Network Management System）组成（当采用 V 系列 ONU 时，可以没有 OLT）。完成接入网的业务接入、传输和网络管理三大部分。结构如图 2-1 所示： 图 2-1 HONET接入网系统的总体结构 1.2 光纤线路终端 OLT OLT（Optical Line Terminal）属于接入网的业务节点侧设备。 OLT 通过 E1 接口与交换机相连，使用 V5.2 接口协议。另外，HONET 接入网系统还有一个可选设备信令转换架 STE。在LE 侧不能提供 V5 接口时需选用此设备。STE 与 LE 之间通过 No.7 或 No.1 信令连接，STE 与 OLT 之间通过 V5 协议连接。 OLT 可以通过 E1 接口与 DDN 网相连，以中继方式接入DDN 网。 OLT 主要由业务接口与协议处理模块、光传输模块和后管理模块（BAM）组合而成，如图2-2 所示。 37-2 图2-2 OLT 的基本结构图 业务接口及协议处理模块：业务接口及协议处理模块能够完成接入网的业务接入功能，即业务节点提供的业务经协议单元处理后输送到用户接口，再送给终端设备，完成业务的分配。 光传输模块：光传输模块可选择内置SDH 设备OptiX155／622H、无源光网络设备PON-16，选择的光传输设备不同，光传输模块的组成也不同。光传输模块也单独成框。 后管理模块（BAM）：BAM 嵌入在OLT 中提供网管接口。BAM 由一台工控机及MCP 卡、多串口卡、网卡、Modem 卡等可选附件组成，它是各个业务台与系统中其它设备的网管通讯桥梁，一个BAM 在OLT 中占用一个插框。 1.3 光纤网络单元ONU ONU（Optical Netw ork Unit）属于接入网的用户侧设备，为用户提供电话、数据通信、图像等各种业务接口。通过双绞线连接用户家中的电话机；通过ISDN 2B+D/30B+D 接口、V.35/V.24 的N×64kbit/s 或子速率接口为用户提供各种数据业务；通过E1 接口提供2M 租用线业务。 ONU 与OLT 类似，主要由业务接口与协议处理模块、光传输模块、电源及环境监控模块等模块组成，如图2-3 所示： 图2-3 ONU 的基本结构图 业务接口及协议处理模块：ONU 中的业务接口及协议处理模块的组成与OLT 基本相同，包含主控单元和用户单元，不同之处在于ONU 的主控单元不使用GV5 主控框，而主要使用37-3 PV...
