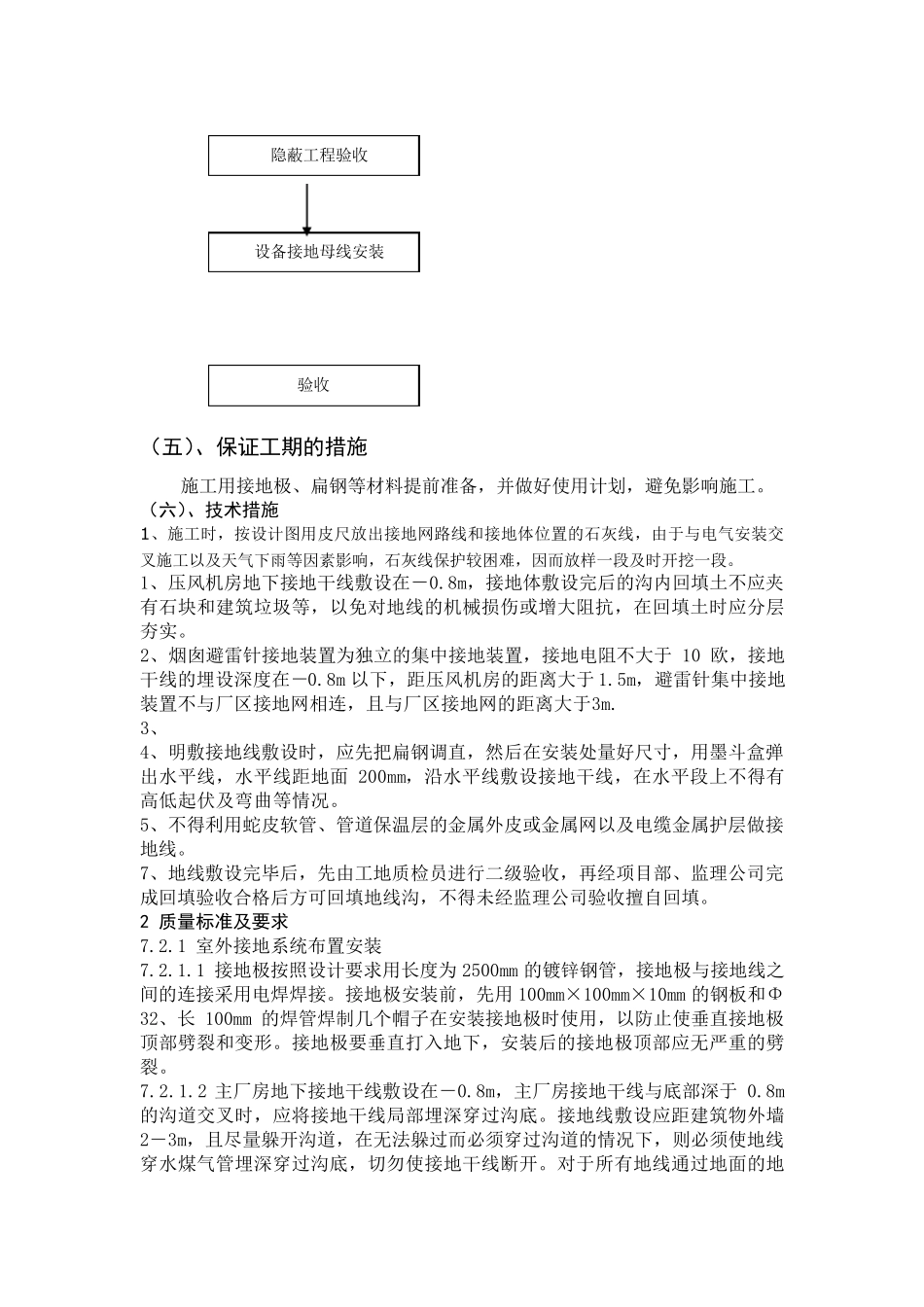

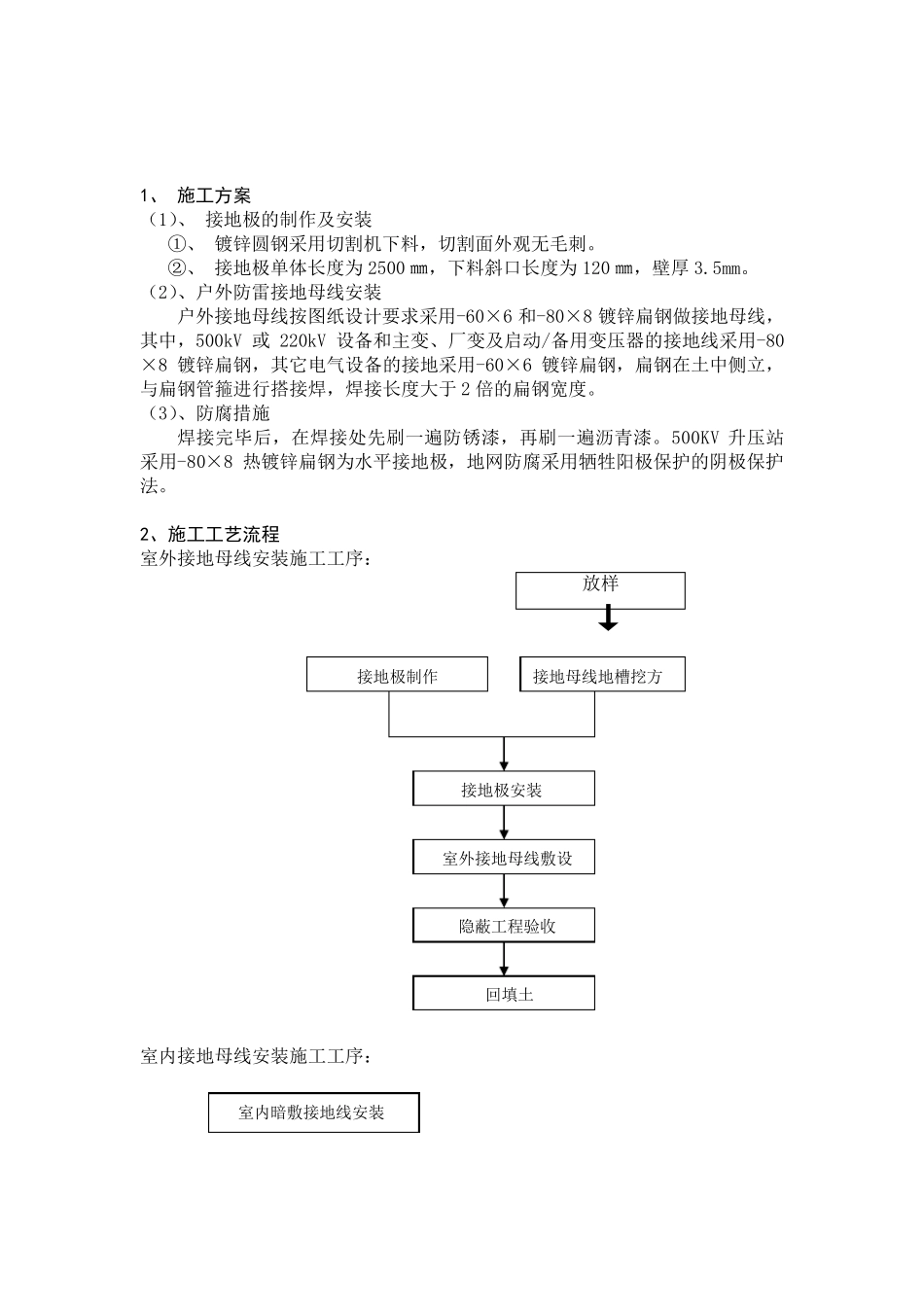

110kV 祝舜变电站电气安装工程 接 地 装 置 制 作安装 施工方案 2 0 1 2 年 8 月 1、 施工方案 （1）、 接地极的制作及安装 ①、 镀锌圆钢采用切割机下料，切割面外观无毛刺。 ②、 接地极单体长度为2500 ㎜，下料斜口长度为120 ㎜，壁厚3.5mm。 （2）、户外防雷接地母线安装 户外接地母线按图纸设计要求采用-60×6 和-80×8 镀锌扁钢做接地母线，其中，500kV 或 220kV 设备和主变、厂变及启动/备用变压器的接地线采用-80×8 镀锌扁钢，其它电气设备的接地采用-60×6 镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于 2 倍的扁钢宽度。 （3）、防腐措施 焊接完毕后，在焊接处先刷一遍防锈漆，再刷一遍沥青漆。500KV 升压站采用-80×8 热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法。 2、施工工艺流程 室外接地母线安装施工工序： 放样 ↓ 室内接地母线安装施工工序： 室内暗敷接地线安装 接地极制作 接地母线地槽挖方 隐蔽工程验收 室外接地母线敷设 接地极安装 回填土 （五）、保证工期的措施 施 工 用 接 地 极 、 扁 钢 等 材 料 提 前 准 备 ， 并 做 好 使 用 计 划 ， 避 免 影 响 施 工 。 （六）、技术措施 1、 施 工 时 ， 按 设 计 图 用 皮 尺 放 出 接 地 网 路 线 和 接 地 体 位 置 的 石 灰 线 ， 由 于 与 电 气 安 装 交叉 施 工 以 及 天 气 下 雨 等 因 素 影 响 ， 石 灰 线 保 护 较 困 难 ， 因 而 放 样 一 段 及 时 开 挖 一 段 。 1、 压 风 机 房 地 下 接 地 干 线 敷 设 在 － 0.8m， 接 地 体 敷 设 完 后 的 沟 内 回 填 土 不 应 夹有 石 块 和 建 筑 垃 圾 等 ， 以 免 对 地 线 的 机 械 损 伤 或 增 大 阻 抗 ， 在 回 填 土 时 应 分 层夯 实 。 2、 烟 囱 避 雷 针 接 地 装 置 为 独 立 的 集 中 接 地 装 置 ， 接 地 电 阻 不 大 于10 欧 ， 接 地干 线 的 埋 设 深 度 在 － 0.8m 以 下 ， 距 压 风 机 房 的 距 离 大 于 1.5m， 避 雷 针 集 中 接 地装 置 不 与 厂 区 接 地 网 相 连， 且与 厂 区 接 地 网 的 距 离 大 于 3m. 3、 ...
