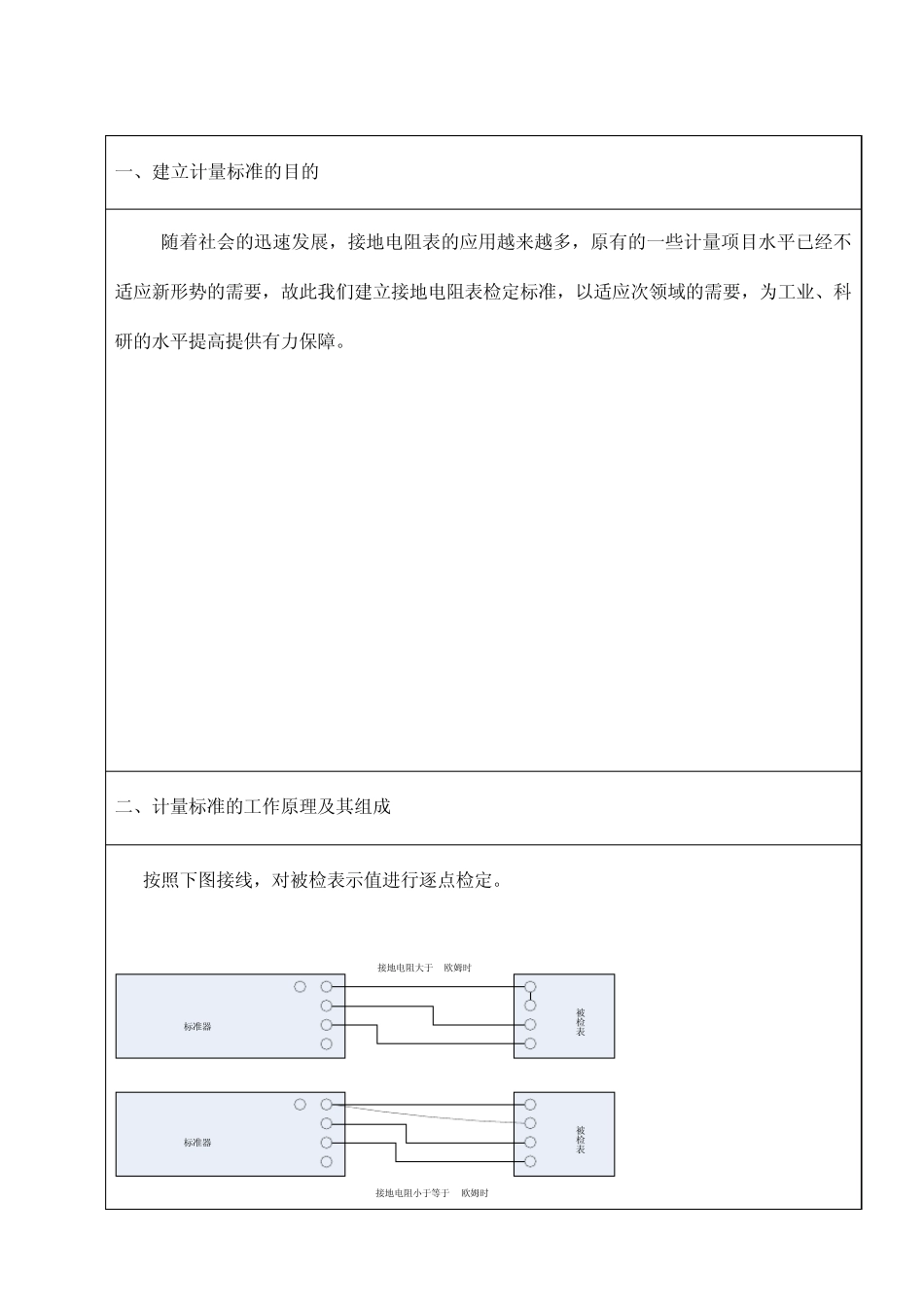

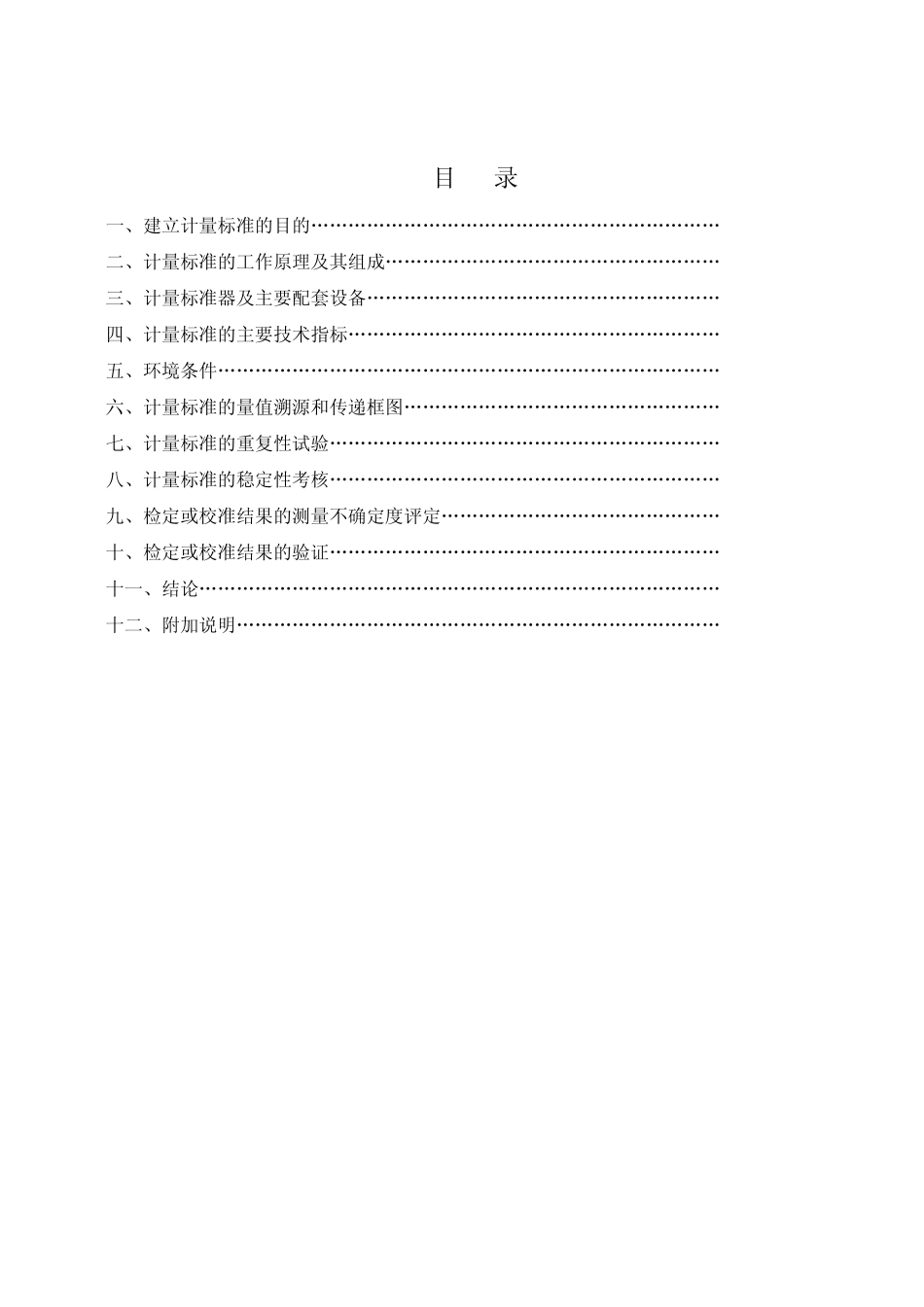

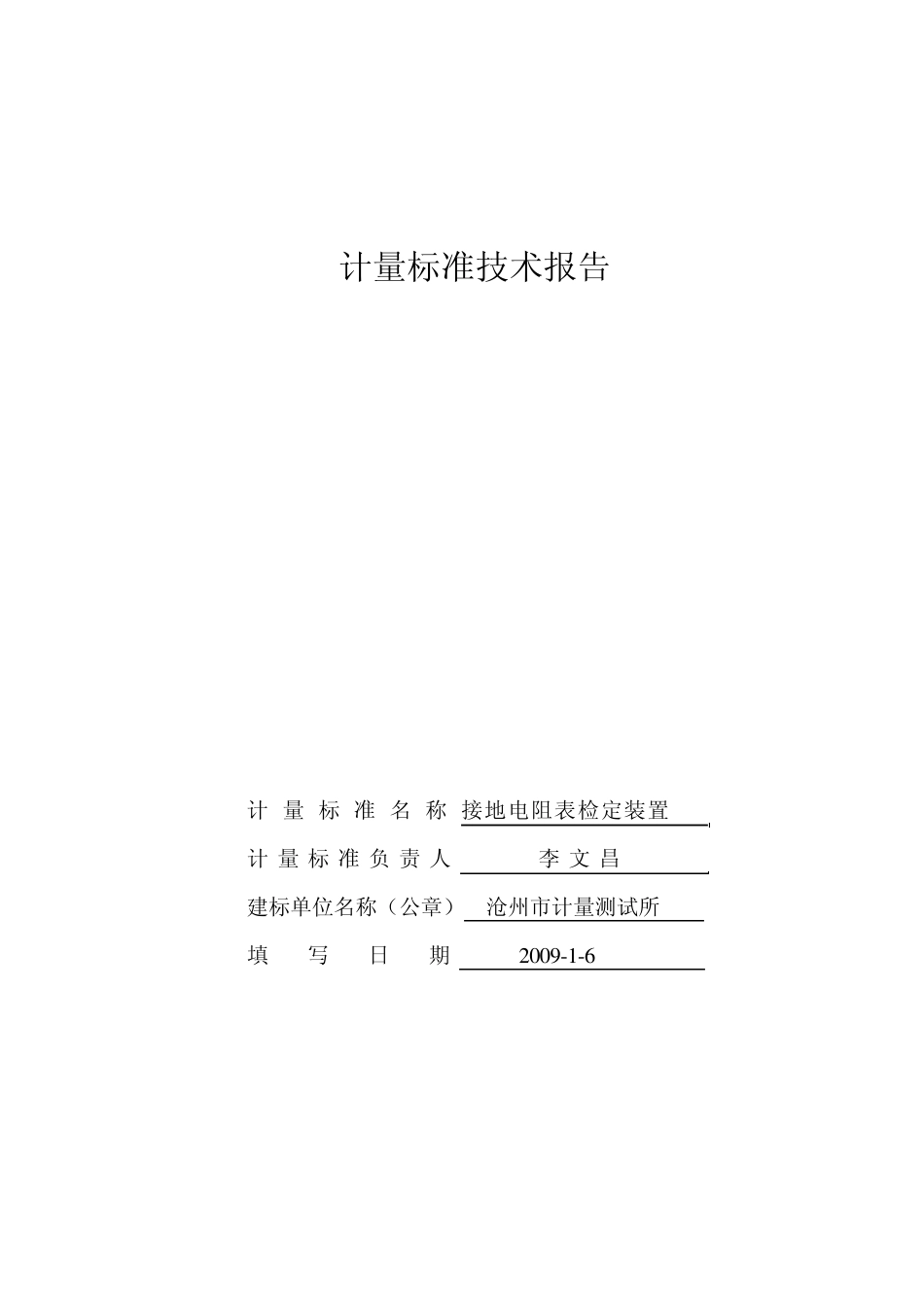

计量标准技术报告 计 量 标 准 名 称 接地电阻表检定装置 计量标准负责人 李 文 昌 建标单位名称（公章） 沧州市计量测试所 填 写 日 期 2009-1-6 目 录 一、建立计量标准的目的…………………………………………………………( ) 二、计量标准的工作原理及其组成………………………………………………( ) 三、计量标准器及主要配套设备…………………………………………………( ) 四、计量标准的主要技术指标……………………………………………………( ) 五、环境条件………………………………………………………………………( ) 六、计量标准的量值溯源和传递框图……………………………………………( ) 七、计量标准的重复性试验………………………………………………………( ) 八、计量标准的稳定性考核………………………………………………………( ) 九、检定或校准结果的测量不确定度评定………………………………………( ) 十、检定或校准结果的验证………………………………………………………( ) 十一、结论…………………………………………………………………………( ) 十二、附加说明……………………………………………………………………( ) 一、建立计量标准的目的 随着社会的迅速发展，接地电阻表的应用越来越多，原有的一些计量项目水平已经不适应新形势的需要，故此我们建立接地电阻表检定标准，以适应次领域的需要，为工业、科研的水平提高提供有力保障。 二、计量标准的工作原理及其组成 按照下图接线，对被检表示值进行逐点检定。 标准器被检表标准器被检表接地电阻大于10欧姆时接地电阻小于等于 10欧姆时 三、计量标准器及主要配套设备 计 量 标 准 器 名称 型号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及 出厂编号 检定或 校准机构 检定周期或复校间隔 高阻箱 ZX119 （0～11111.11）MΩ 0.2级 镇江 029 河北省计量所 1年 主 要 配 套 设 备 智能绝缘耐压测试仪 AN9032A (0～5)kV 5.0级 艾诺仪器公司 049601208 沧州市计量所 1年 绝缘电阻表 ZC25-3 (0．1～500)MΩ 1.0级 上海绝缘测定器厂 2-1473 沧州市计量所 1年 四、计量标准的主要技术指标 工作温度：20±5℃ 相对湿度：≤85%RH 模拟接地电阻，调节范围：（0.01～1111.11）Ω 接入电阻小于 1Ω 时，电阻箱残余电感：小于 5.0μ H 电阻箱模拟...
