接地电阻测试方案

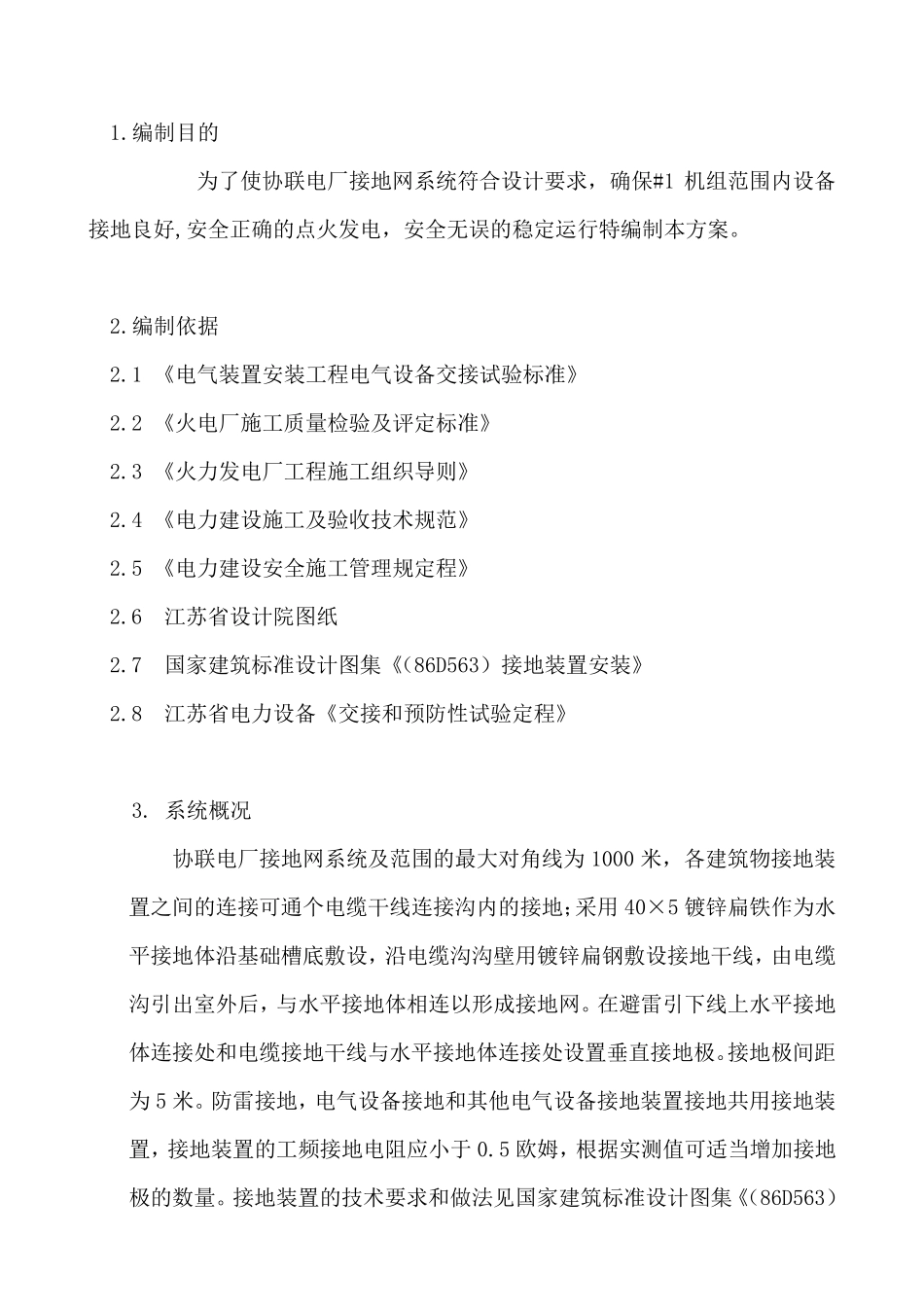

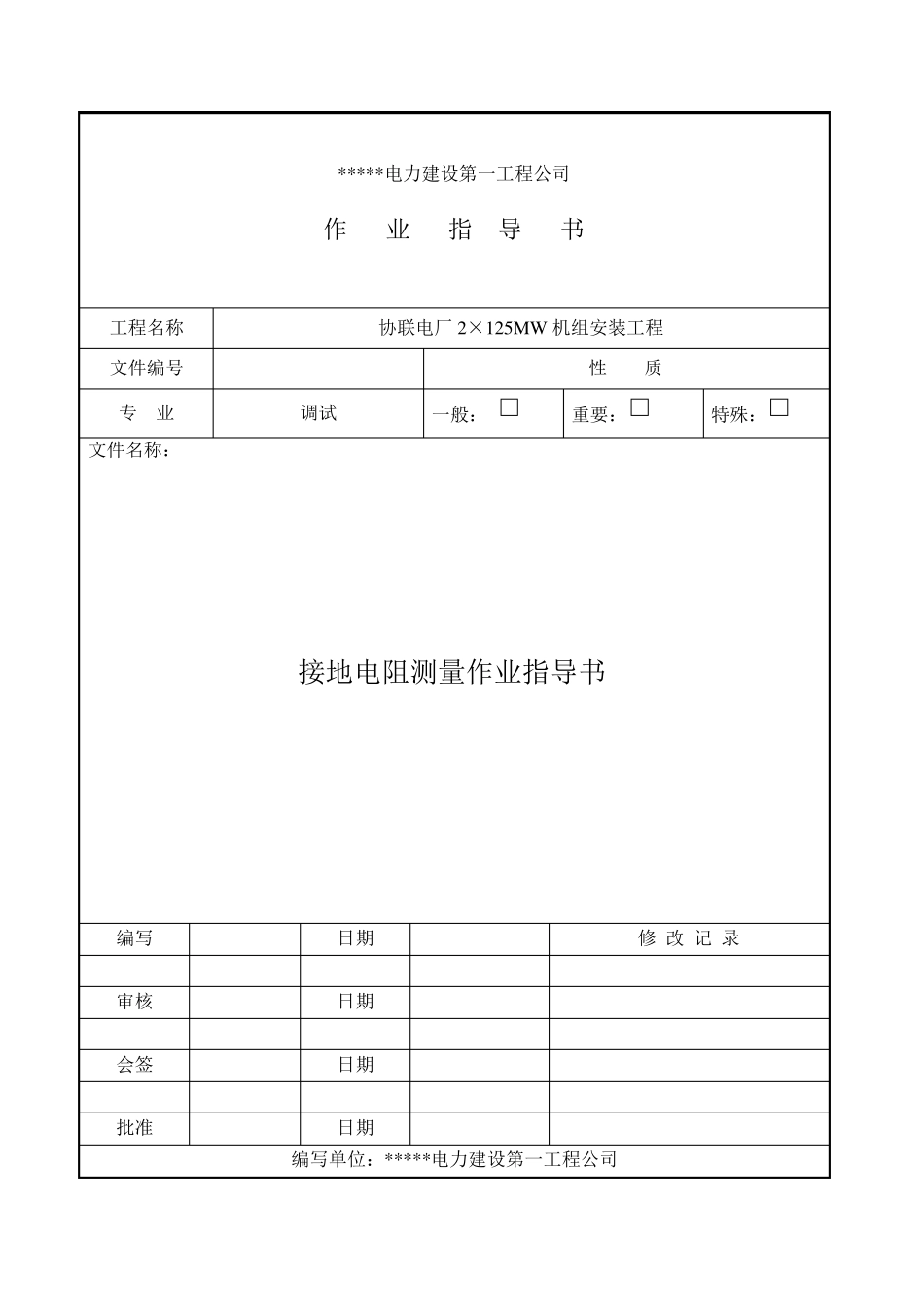

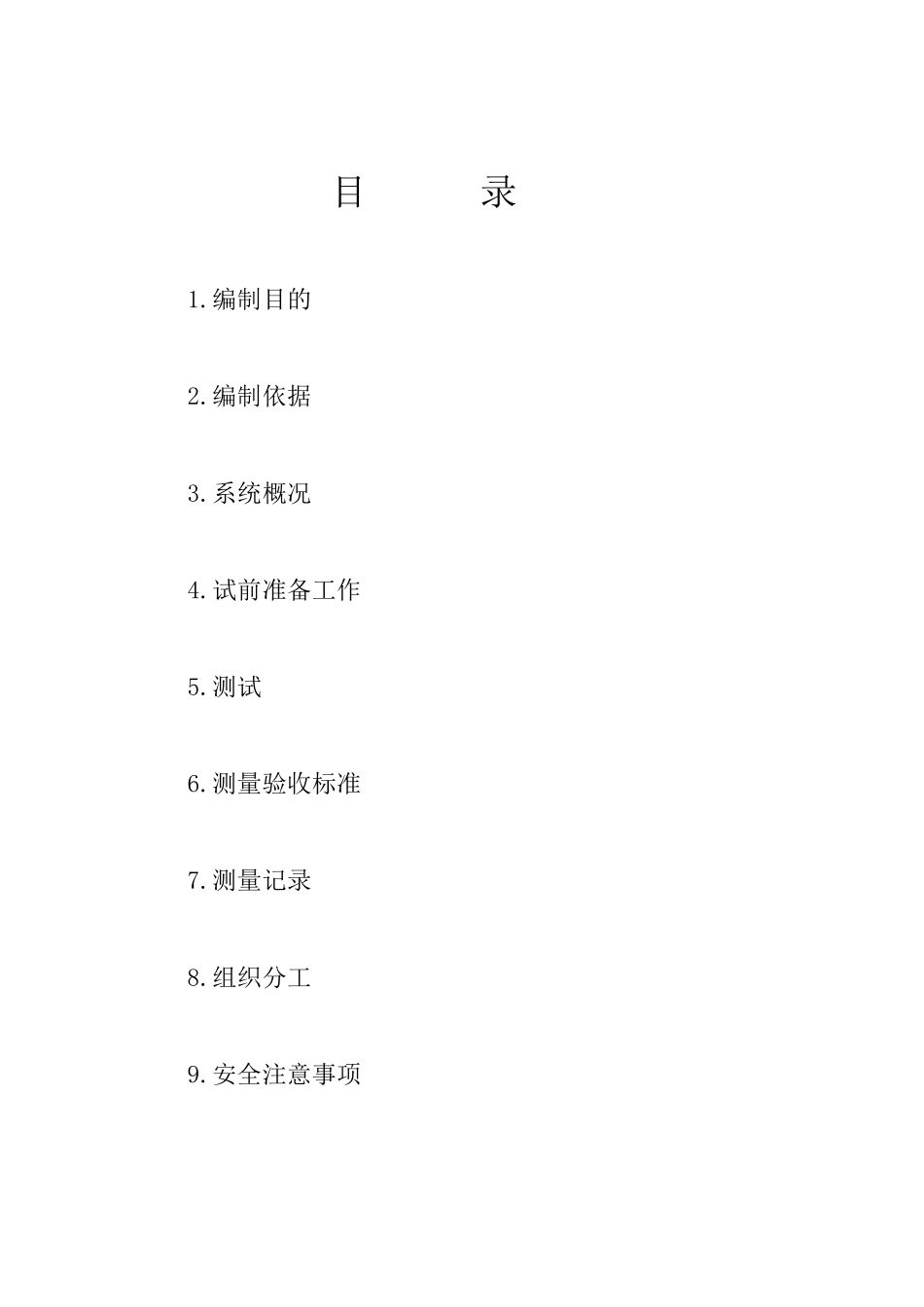

*****电力建设第一工程公司 作 业 指 导 书 工程名称 协联电厂2×125MW 机组安装工程 文件编号 性 质 专 业 调试 一般： □ 重要：□ 特殊：□ 文件名称： 接地电阻测量作业指导书 编写 日期 修 改 记 录 审核 日期 会签 日期 批准 日期 编写单位：*****电力建设第一工程公司 目 录 1.编制目的 2.编制依据 3.系统概况 4.试前准备工作 5.测试 6.测量验收标准 7.测量记录 8.组织分工 9.安全注意事项 1.编制目的 为了使协联电厂接地网系统符合设计要求，确保#1 机组范围内设备接地良好,安全正确的点火发电，安全无误的稳定运行特编制本方案。 2.编制依据 2.1 《电气装置安装工程电气设备交接试验标准》 2.2 《火电厂施工质量检验及评定标准》 2.3 《火力发电厂工程施工组织导则》 2.4 《电力建设施工及验收技术规范》 2.5 《电力建设安全施工管理规定程》 2.6 江苏省设计院图纸 2.7 国家建筑标准设计图集《（86D563）接地装置安装》 2.8 江苏省电力设备《交接和预防性试验定程》 3. 系统概况 协联电厂接地网系统及范围的最大对角线为1000 米，各建筑物接地装置之间的连接可通个电缆干线连接沟内的接地；采用40×5 镀锌扁铁作为水平接地体沿基础槽底敷设，沿电缆沟沟壁用镀锌扁钢敷设接地干线，由电缆沟引出室外后，与水平接地体相连以形成接地网。在避雷引下线上水平接地体连接处和电缆接地干线与水平接地体连接处设置垂直接地极。接地极间距为5 米。防雷接地，电气设备接地和其他电气设备接地装置接地共用接地装置，接地装置的工频 接地电阻 应 小 于 0.5 欧 姆 ，根 据实 测 值 可适 当 增 加 接地极的数 量。接地装置的技术要求和做 法 见 国家建筑标准设计图集《（86D563）接地装置安装》和《（94D164）35KV 以及以下电缆敷设》。 接地网系统共分为以下几个单元： 3.1 主厂房及辅助厂房 3.2 220KV 升压站 3.3 锅炉房 4.试验前准备工作 4.1 本方案已批准。 4.2 接地网全部安装就绪,并经验收合格。 4.3 建设方监理安装人员均已到场。 4.4 电流极电压极位置已确定好,所需电缆已准备好,满足每平方毫米 5A。 4.5 试验电极要打在干燥处；测量应在晴天和阴天进行，不可在雨后测量。 5.测试 5.1 局部小接地网接地电阻测量:其接地电阻测量宜采用接地摇表,其测得电阻值应符合要求。 5.2 大接地网接地电阻的测量 5.2.1 测量接线:此...
