接地电阻的测量方法

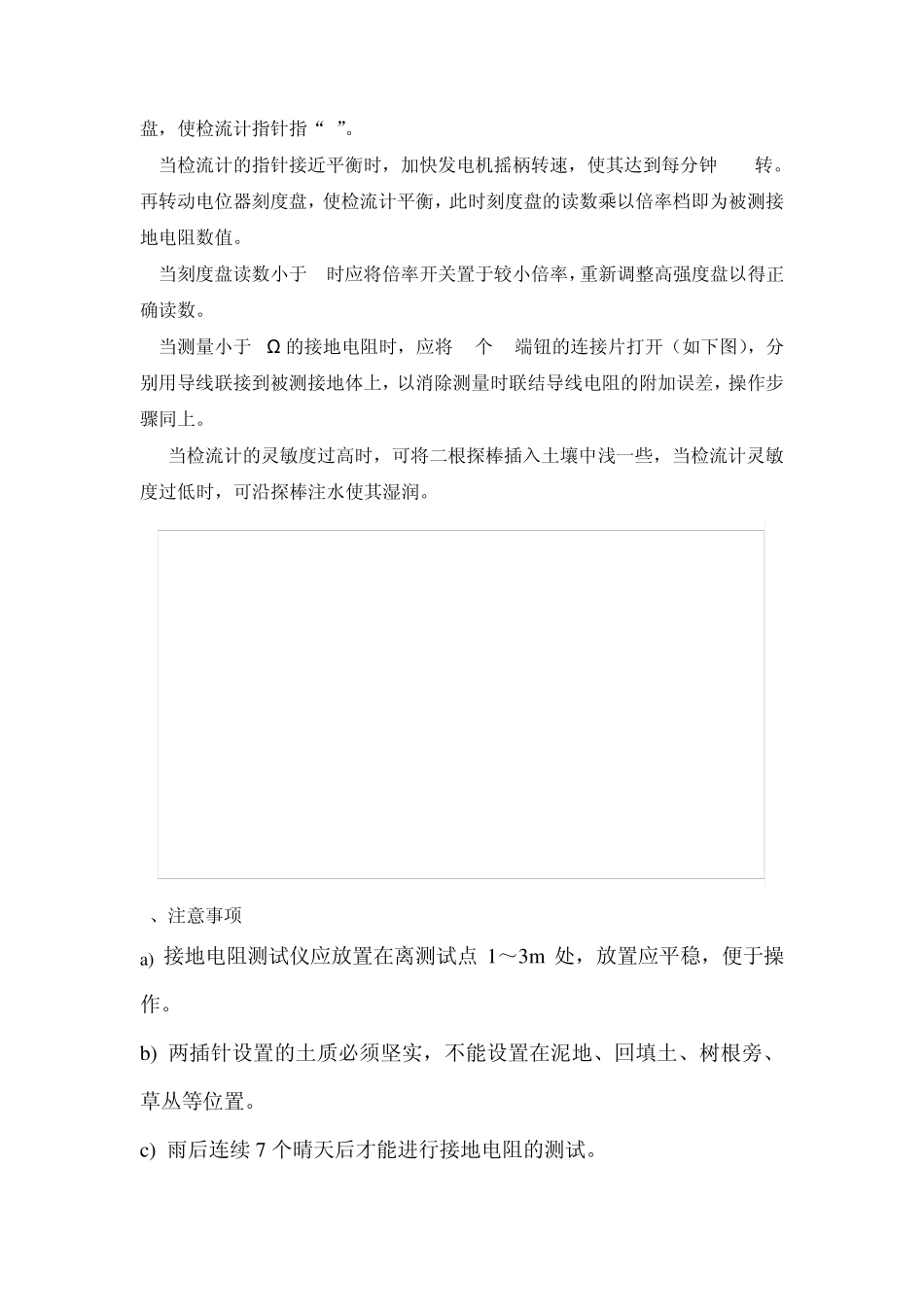

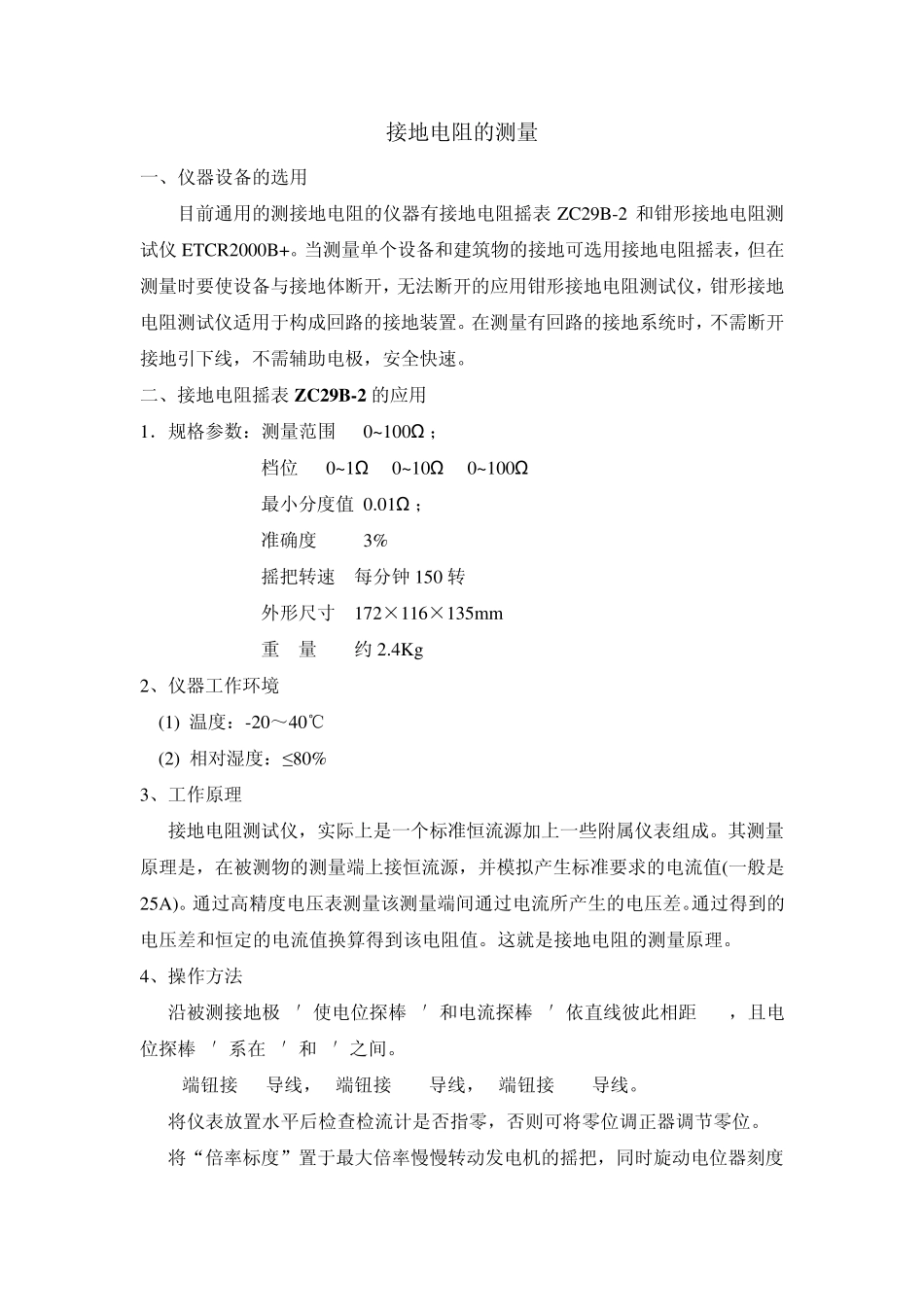

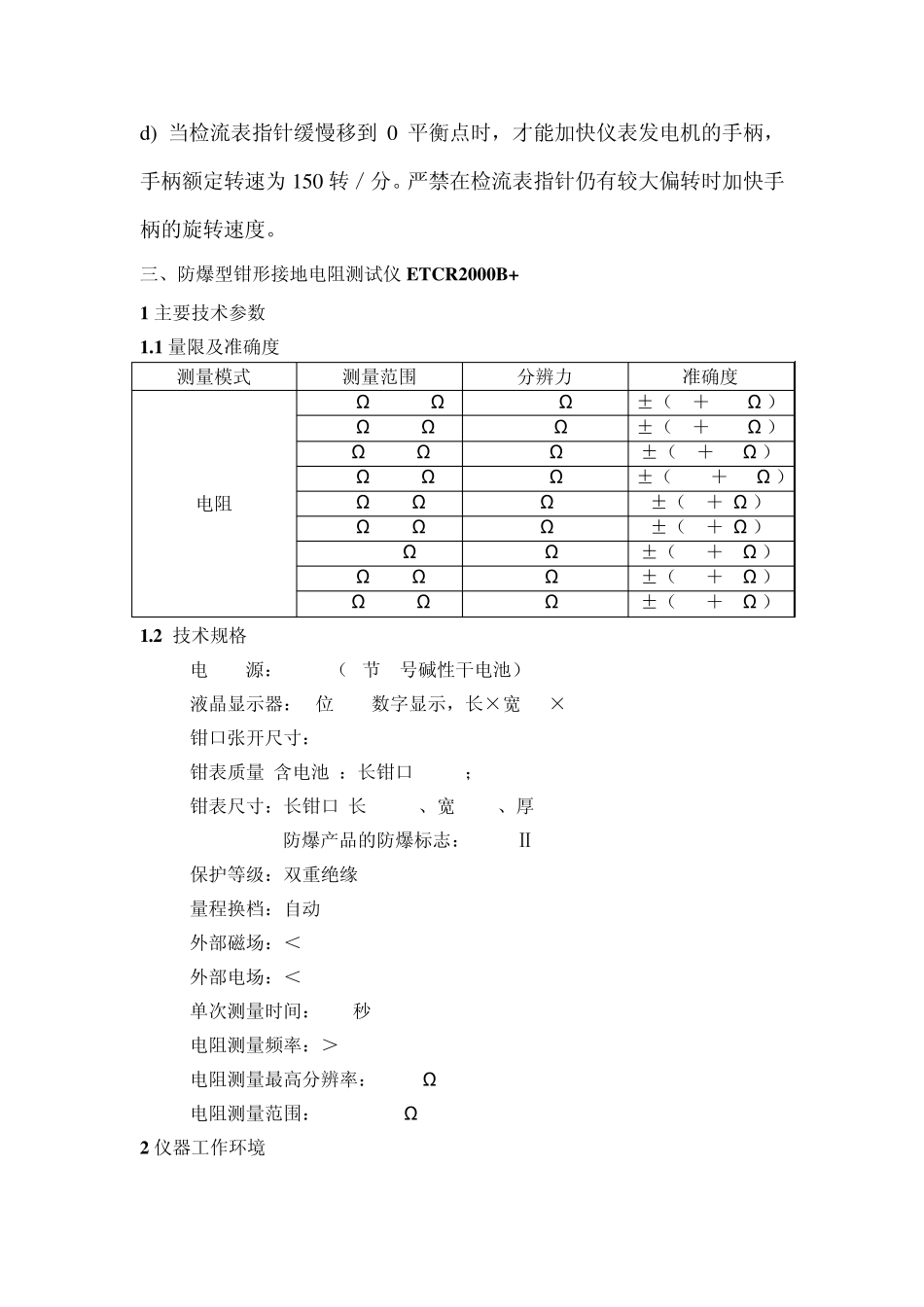

接地电阻的测量 一、仪器设备的选用 目前通用的测接地电阻的仪器有接地电阻摇表ZC29B-2 和钳形接地电阻测试仪ETCR2000B+。当测量单个设备和建筑物的接地可选用接地电阻摇表，但在测量时要使设备与接地体断开，无法断开的应用钳形接地电阻测试仪，钳形接地电阻测试仪适用于构成回路的接地装置。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。 二、接地电阻摇表ZC29B-2 的应用 1．规格参数：测量范围 0~100Ω ； 档位 0~1Ω 0~10Ω 0~100Ω 最小分度值 0.01Ω ； 准确度 3% 摇把转速 每分钟150 转 外形尺寸 172×116×135mm 重 量 约 2.4Kg 2、仪器工作环境 (1) 温度：-20～40℃ (2) 相对湿度：≤80% 3、工作原理 接地电阻测试仪，实际上是一个标准恒流源加上一些附属仪表组成。其测量原理是，在被测物的测量端上接恒流源，并模拟产生标准要求的电流值(一般是25A)。通过高精度电压表测量该测量端间通过电流所产生的电压差。通过得到的电压差和恒定的电流值换算得到该电阻值。这就是接地电阻的测量原理。 4、操作方法 a) 沿被测接地极E′使电位探棒 P′和电流探棒 C′依直线彼此相距 20m，且电位探棒 P′系在E′和C′之间。 b) E端钮接5m导线，P端钮接20m导线，C端钮接40m导线。 c) 将仪表放置水平后检查检流计是否指零，否则可将零位调正器调节零位。 d) 将“倍率标度”置于最大倍率慢慢转动发电机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。 e)当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟 150转。再转动电位器刻度盘，使检流计平衡，此时刻度盘的读数乘以倍率档即为被测接地电阻数值。 f)当刻度盘读数小于 1时应将倍率开关置于较小倍率，重新调整高强度盘以得正确读数。 g)当测量小于 1Ω 的接地电阻时，应将 2个 E端钮的连接片打开（如下图），分别用导线联接到被测接地体上，以消除测量时联结导线电阻的附加误差，操作步骤同上。 h) 当检流计的灵敏度过高时，可将二根探棒插入土壤中浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。 5、注意事项 a) 接地电阻测试仪应放置在离测试点 1～3m 处，放置应平稳，便于操作。 b) 两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。 c) 雨后连续 7 个晴天后才能进行接地电阻的测试。 d ) 当检流表指针缓慢移到0 平衡点时，才能加快仪表发电...
