接触器互锁正反转控制线路

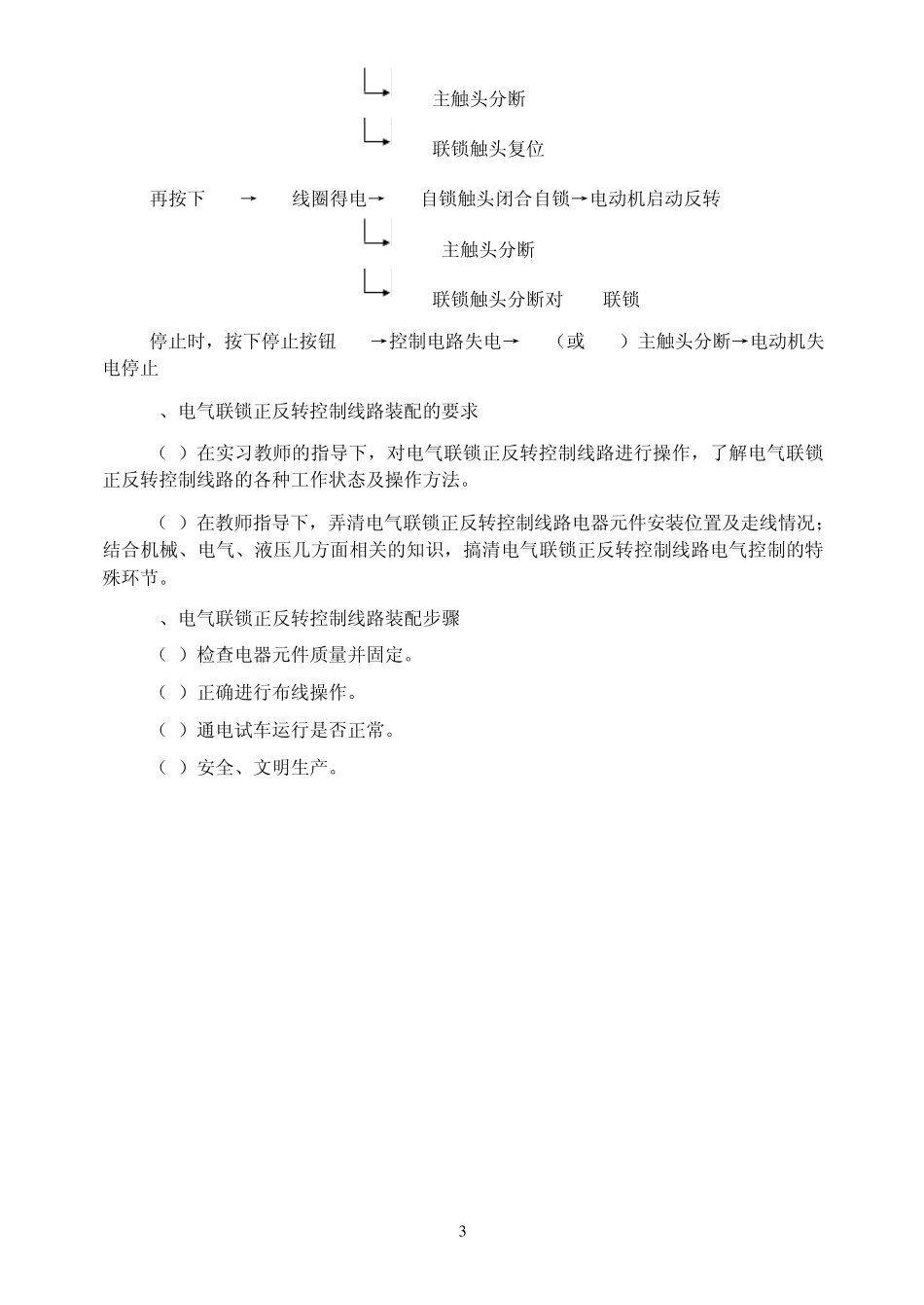

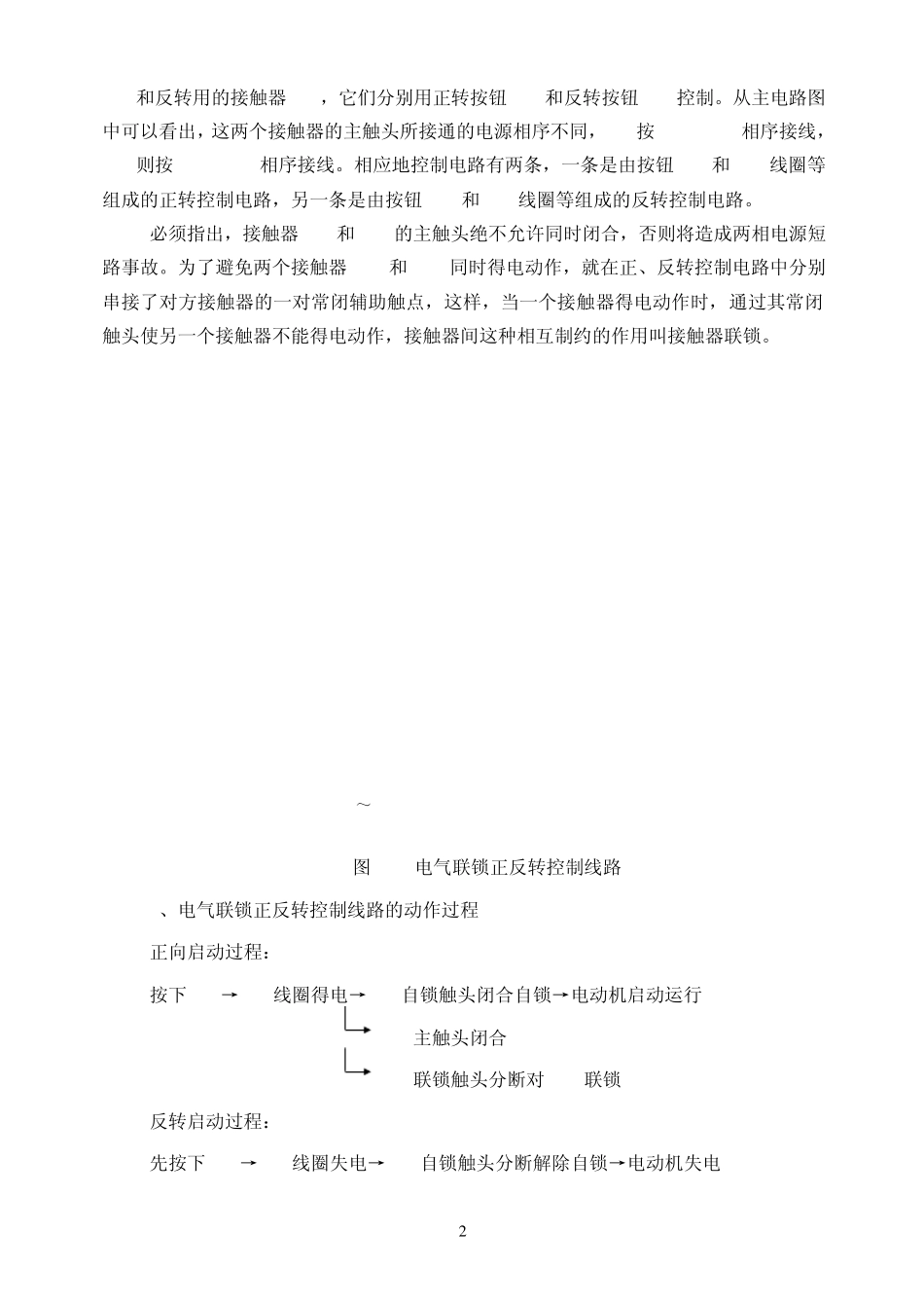

1 编号： 03 任课教师：时永贵 教研室主任签字： 授课日期 授课班级 课题名称：课题三 接触器互锁正反转控制线路 教学目的：1. 正确掌握接触器互锁正反转控制线路的工作原理； 2. 正确进行接触器互锁正反转控制线路装配。 德育目标：由学生独立完成线路的装配，发挥学生的创造力，树立学生的自信心。 教学重点：接触器互锁正反转控制线路的安装、调试。 教学难点：掌握正反转控制线路的工作原理分析。 教学方法：讲解法、演示法、现场实习法 课的类型：实习课 教学过程： 课前准备：1.准备实习设备、材料及教学用具； 2.检查学生出勤情况，工具及劳动保护穿戴情况； 3.集中学生注意力，准备讲授教学内容。 安全教育: 1.集体背诵安全操作规程； 2.正确使用电工工具及仪表； 3.按操作规程要求正确操作电器设备的运行。 讲授新课： 课题三 接触器互锁正反转控制线路 一、电气联锁（接触器互锁）正反转控制线路 1、电动机反转的原理 当改变通入电动机定子绕组的三相电源相序，即把接入电动机三相电源进线中的任意两相对调接线时，电动机就可以反转。 2、联锁方式 电气联锁（KM1、KM2闭点）工作可靠，操作不方便。 机械联锁（SB1、SB2按钮联锁）工作不可靠，操作方便。 双重联锁（采用上述两种联锁方式）。 3、电气联锁正反转控制线路的组成 KM1、KM2为正反转接触器，SB1、SB2为正反启动按钮，SB3为停车按钮，FR作过载保护，FU1、FU2作短路保护。 4、电气联锁正反转控制线路的工作原理 电气联锁正反转控制线路如图 3-1。线路中采用了两个接触器，即正转用的接触器 2 KM1和反转用的接触器KM2，它们分别用正转按钮SB1和反转按钮SB2控制。从主电路图中可以看出，这两个接触器的主触头所接通的电源相序不同，KM1按L1-L2-L3相序接线，KM2则按L3-L2-L1相序接线。相应地控制电路有两条，一条是由按钮SB1和KM1线圈等组成的正转控制电路，另一条是由按钮SB2和KM2线圈等组成的反转控制电路。 必须指出，接触器KM1和KM2的主触头绝不允许同时闭合，否则将造成两相电源短路事故。为了避免两个接触器KM1和KM2同时得电动作，就在正、反转控制电路中分别串接了对方接触器的一对常闭辅助触点，这样，当一个接触器得电动作时，通过其常闭触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫接触器联锁。 SB2SB1SB3FRKM1KM1KM2KM2KM1KM2FRQSL1L2L3FU1FU2PEM3～KM1KM2 图3-1 电气联锁正反转控制线路 5、电气联锁...
