接触器的符号与型号说明

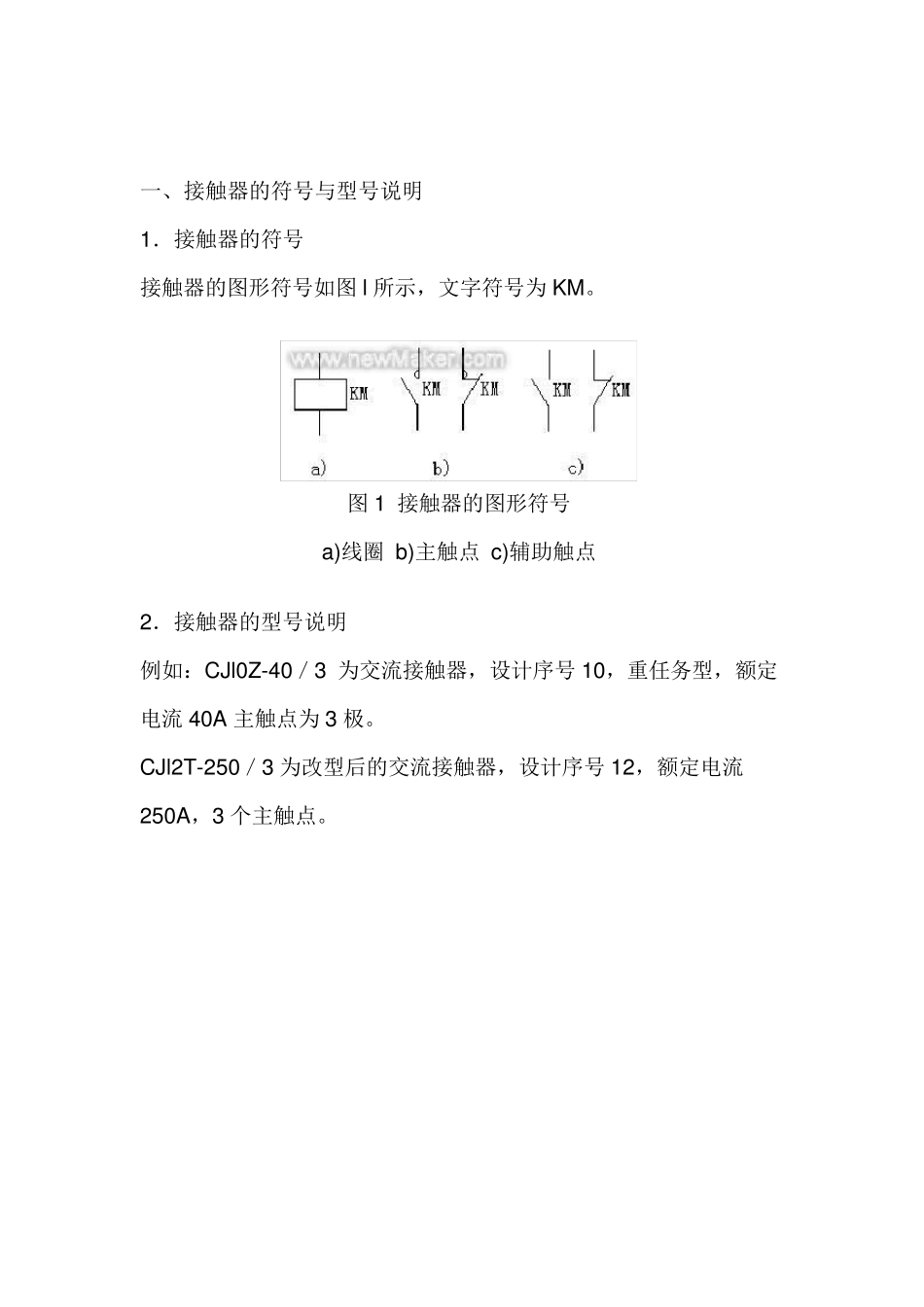

一、接触器的符号与型号说明 1．接触器的符号 接触器的图形符号如图 l所示，文字符号为 KM。 图 1 接触器的图形符号 a)线圈 b)主触点 c)辅助触点 2．接触器的型号说明 例如：CJl0Z-40／3 为交流接触器，设计序号 10，重任务型，额定电流 40A 主触点为 3 极。 CJl2T-250／3 为改型后的交流接触器，设计序号 12，额定电流250A，3 个主触点。 我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20 等系列及其派生系列产品，CJ0 系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0 系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。 二、交流接触器的作用 交流接触器广泛用作电力的开断和控制电路。 交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。 主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。 从而起到远程控制或弱电控制强电的功能. 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器又分永磁式交流接触器和电磁式交流接触器. 交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。 另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 永磁式接触器是用永式驱动机构取代了传统的电磁驱动机构而形成的一各新型微功耗接触器. 其工作原理就是利用磁极的同性相斥、异性相吸的原理。因安装在接触器联动机构上的永磁铁的极性是固定不变的，而固定在接触器底座上的软铁在外来控制信号作用下，与其固化在一起的电子模块产生十几至二十几毫秒的正反向脉冲电流，使软铁产生不同的极性，从而使接触器的主触头达到吸合、保持与释放的目的。 永磁式接触器的几大优点：（1）工作可靠性好，丝毫不受网电压干扰。（2）动作速度快，为0.12-0.15s，传统的为0.35-0.38s。（3）运行安静，无交流噪音，不受灰尘、油污影响。（4）模块无温升，而且耐老化，抗腐蚀，超长使用寿命是传统的三倍。（5）免维护，超节能环保，节电率 99%。 20 安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以...
