接触电阻检测仪说明书

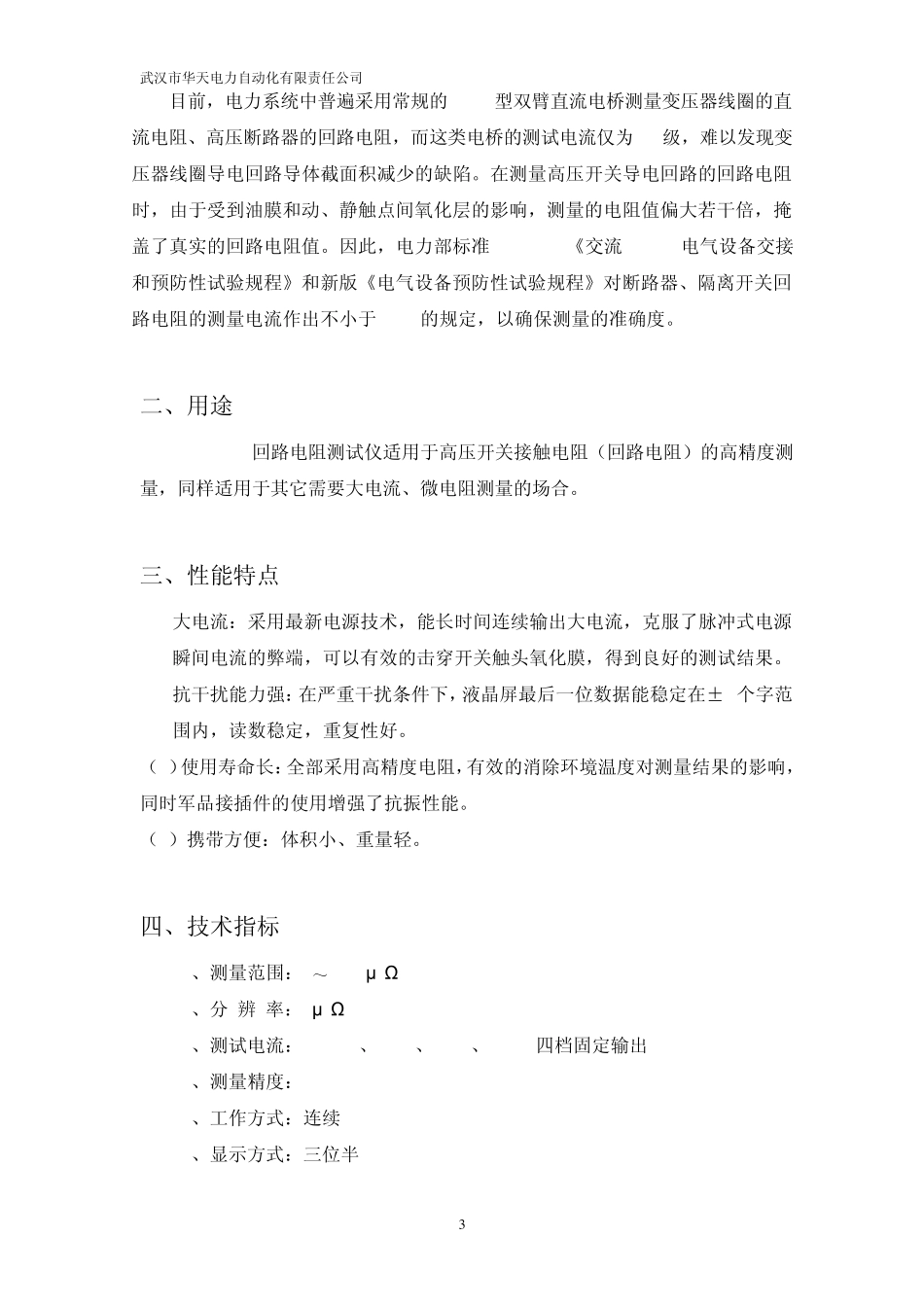

武汉市华天电力自动化有限责任公司 1 接触电阻检测仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！  安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 请勿在潮湿环境下操作。 武汉市华天电力自动化有限责任公司 2 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目 录 一、概述 „„„„„„„„„„„„„„„„„„„„„„„„5 二、用途 „„„„„„„„„„„„„„„„„„„„„„„„5 三、性能特点 „„„„„„„„„„„„„„„„„„„„„„„„5 四、技术指标 „„„„„„„„„„„„„„„„„„„„„„„„6 五、面板结构 „„„„„„„„„„„„„„„„„„„„„„„„6 六、工作原理 „„„„„„„„„„„„„„„„„„„„„„„„7 七、操作方法 „„„„„„„„„„„„„„„„„„„„„„„„7 八、故障现象及排除„„„„„„„„„„„„„„„„„„„„„8 一、概述 武汉市华天电力自动化有限责任公司 3 目前，电力系统中普遍采用常规的 QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为 mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。因此，电力部标准SD301-88《交流 500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。 二、用途 HTHL-200A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度...
