接触网零件图以及功能介绍

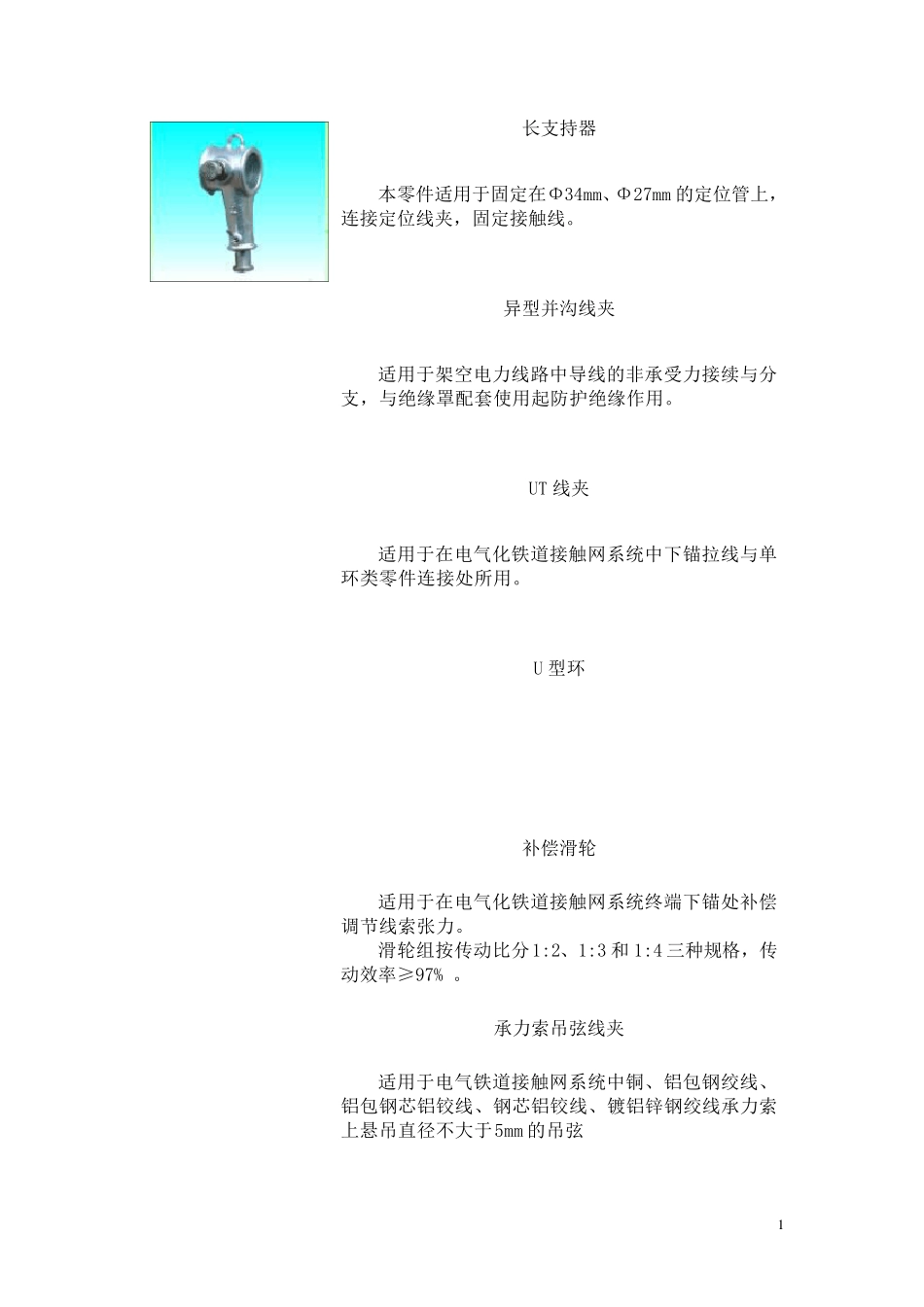

接触网零件图以及功能介绍_第1页
1/11

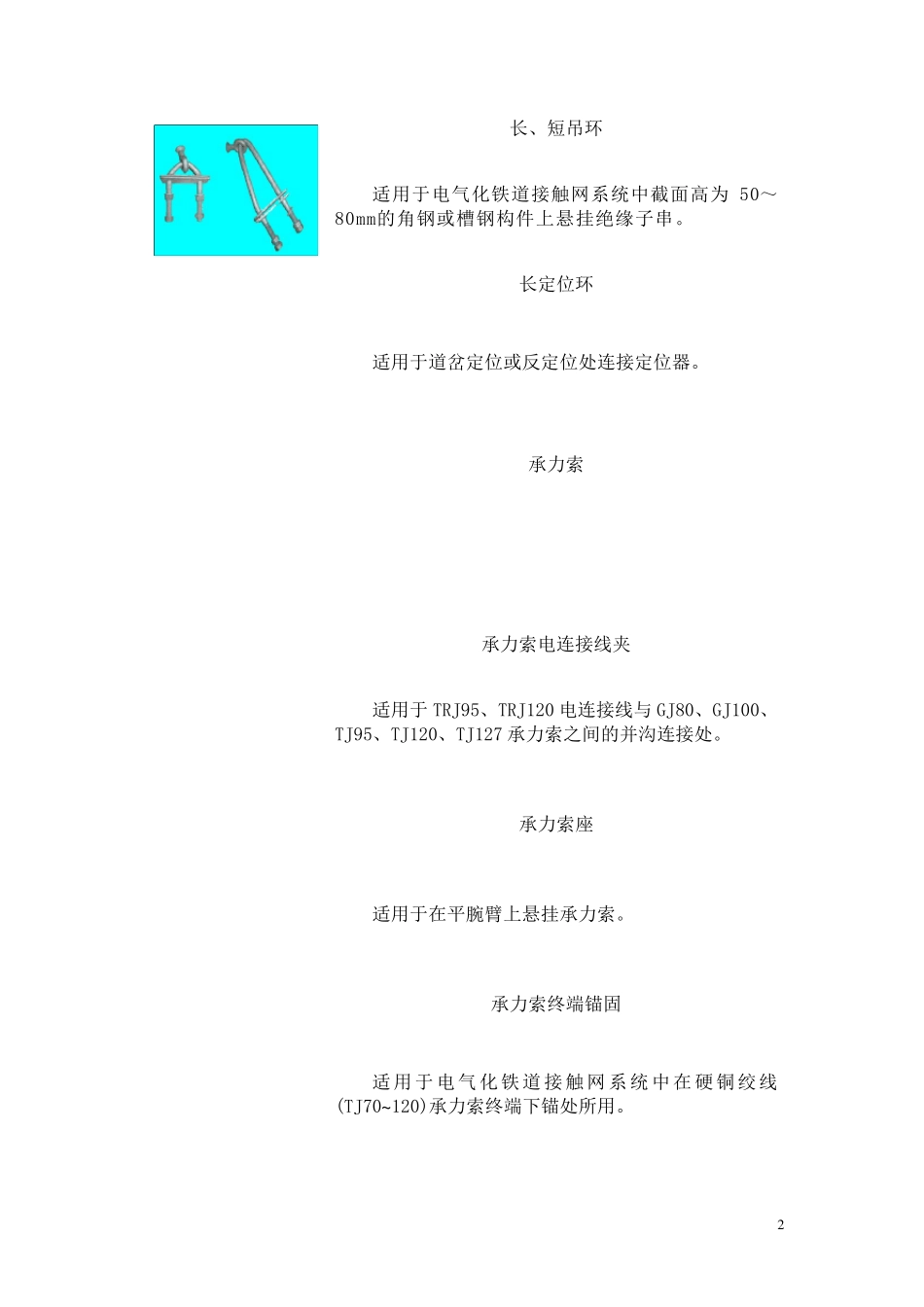

接触网零件图以及功能介绍_第2页
2/11

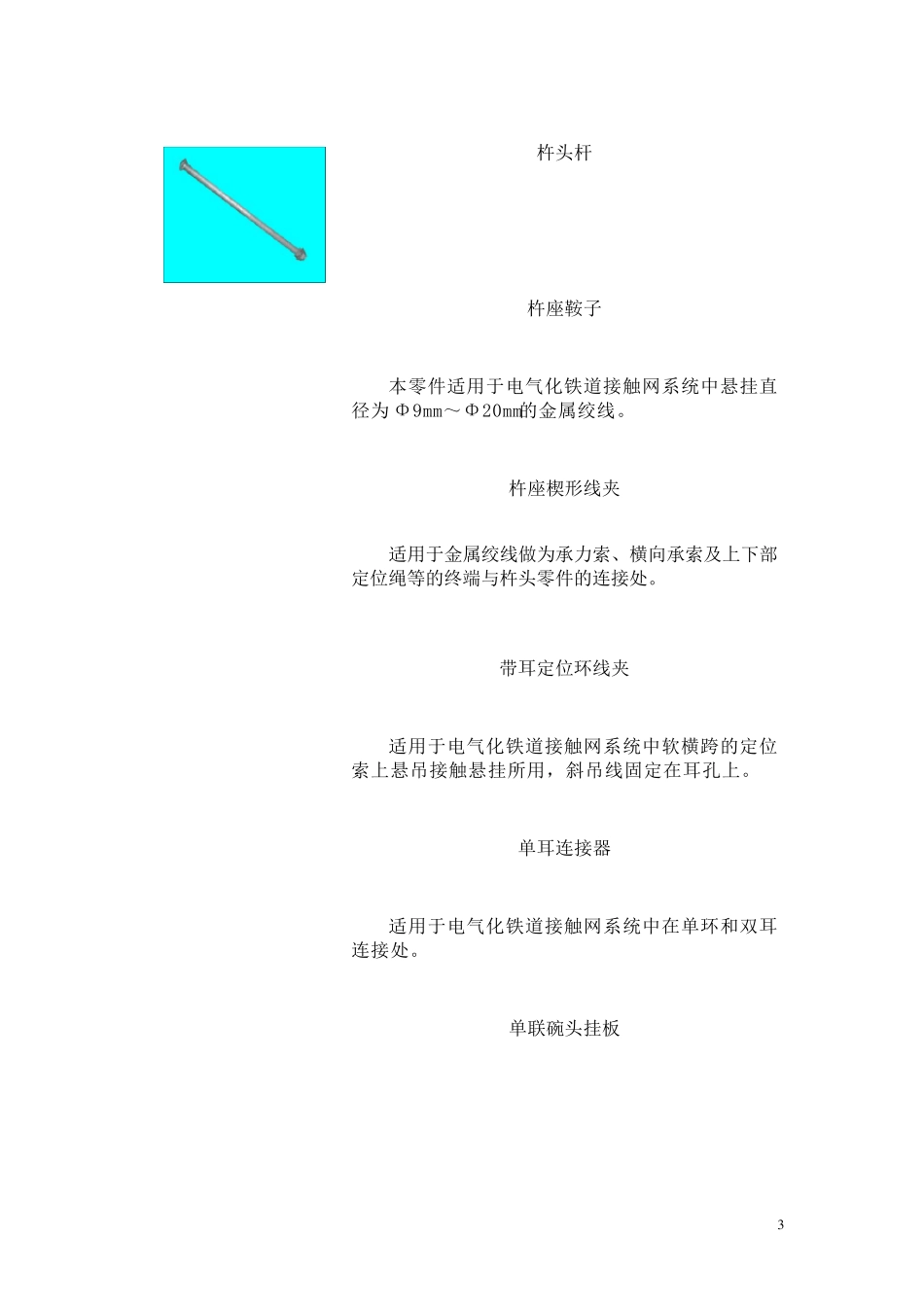

接触网零件图以及功能介绍_第3页
3/11
1 长支持器 本零件适用于固定在Φ34mm、Φ27mm 的定位管上,连接定位线夹,固定接触线。 异型并沟线夹 适用于架空电力线路中导线的非承受力接续与分支,与绝缘罩配套使用起防护绝缘作用。 UT 线夹 适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。 U 型环 补偿滑轮 适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。 滑轮组按传动比分1:2、1:3 和 1:4 三种规格,传动效率≥97% 。 承力索吊弦线夹 适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm 的吊弦 2 长、短吊环 适用于电气化铁道接触网系统中截面高为 50~80mm的角钢或槽钢构件上悬挂绝缘子串。 长定位环 适用于道岔定位或反定位处连接定位器。 承力索 承力索电连接线夹 适用于 TRJ95、TRJ120 电连接线与 GJ80、GJ100、TJ95、TJ120、TJ127 承力索之间的并沟连接处。 承力索座 适用于在平腕臂上悬挂承力索。 承力索终端锚固 适用于 电气 化铁 道 接触网 系统 中在 硬 铜绞线(TJ70~120)承力索终端下锚处所用。 3 杵头杆 杵座鞍子 本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm~Φ20mm的金属绞线。 杵座楔形线夹 适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。 带耳定位环线夹 适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用,斜吊线固定在耳孔上。 单耳连接器 适用于电气化铁道接触网系统中在单环和双耳连接处。 单联碗头挂板 4 定位管 适用于电气化铁道接触网系统中腕臂与定位器的连接。 定位管卡子 定位管支撑 适用于电气化铁道接触网系统中定位装置的防风支撑。 定位环 适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。 定位环线夹 本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。 定位器 适用于电气化铁道接触网系统中固定接触线位置。 5 定位线夹 适用于接触线定位处,分别固定标称截面为85、110、120、150的铜或铜合金接触线。 镀铝钢绞线 杵环杆 适用于电气化铁道接触网系统中斜腕臂上部或导线终端锚固处耳环型零件与杵座型零件相连接。 复合绝缘子 钩螺栓 管帽 6 横承力索线夹 适用于软横跨GJ-70 横承力索上悬挂吊线。 火花间隙 适用于电气化铁路接触网支柱接地故障保护和指示用。 鸡心环、压接管 夹环 角型...
