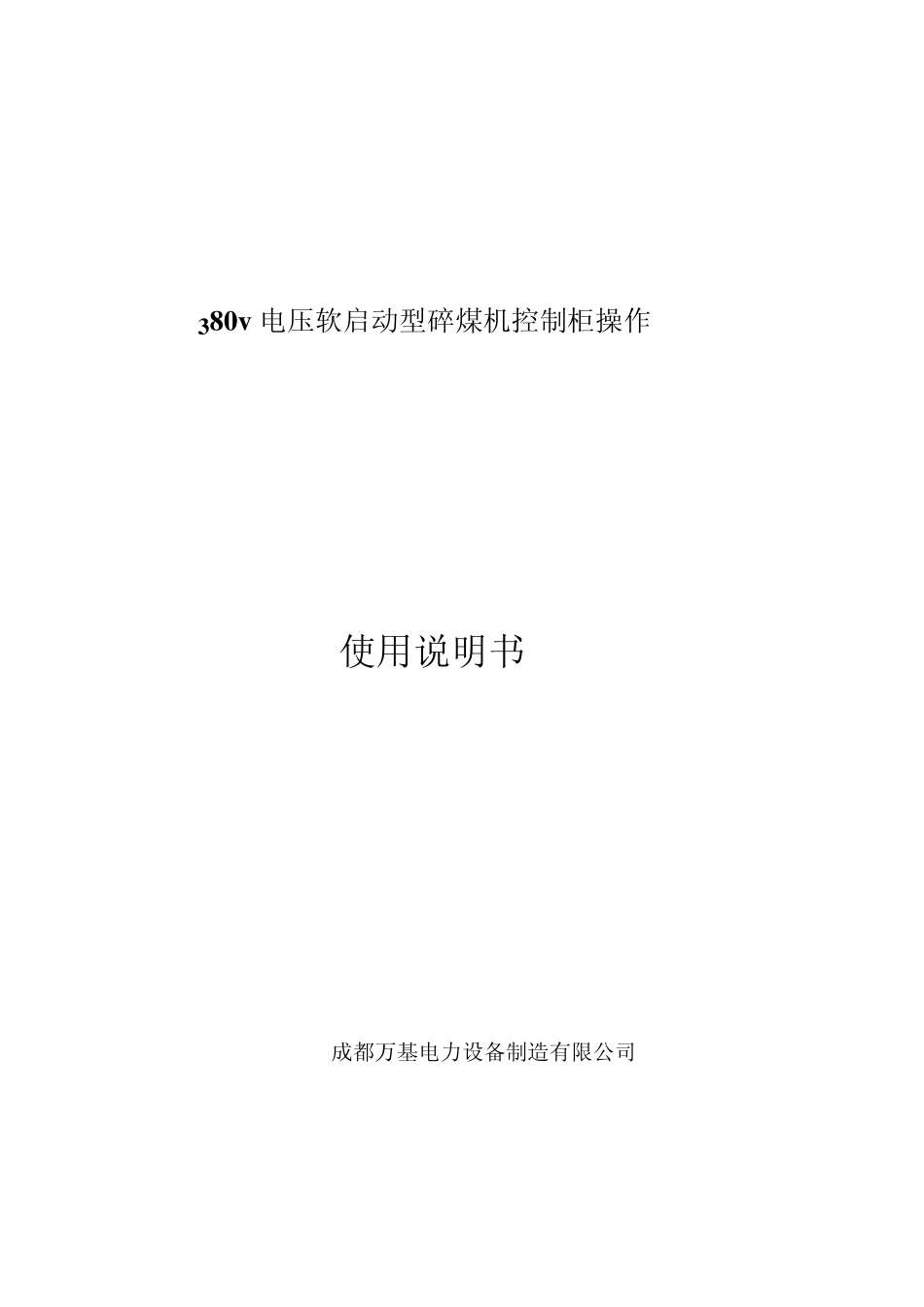

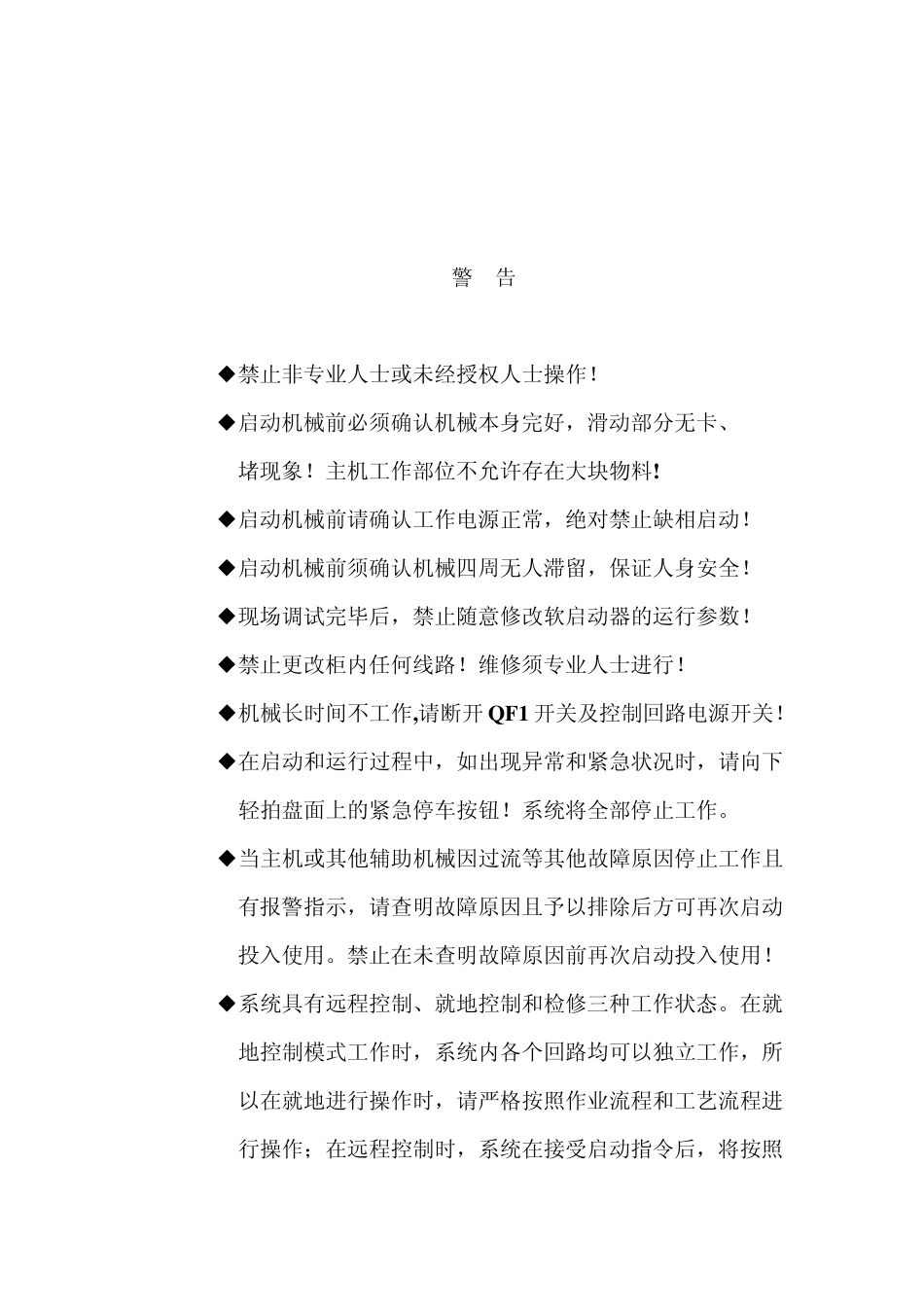

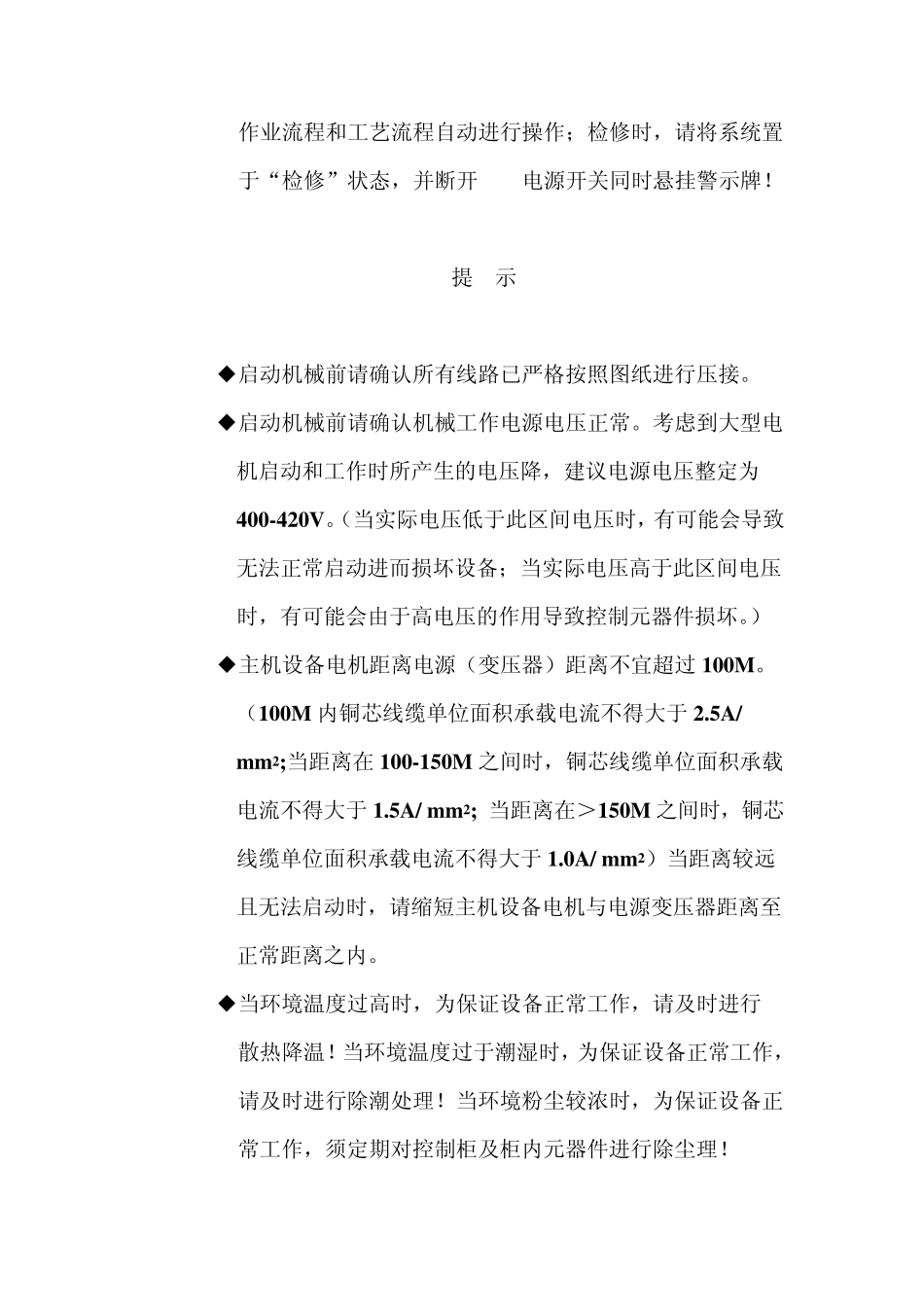

3 8 0 v 电压软启动型碎煤机控制柜操作 使用说明书 成都万基电力设备制造有限公司 警 告 ◆禁止非专业人士或未经授权人士操作！ ◆启动机械前必须确认机械本身完好，滑动部分无卡、 堵现象！主机工作部位不允许存在大块物料! ◆启动机械前请确认工作电源正常，绝对禁止缺相启动！ ◆启动机械前须确认机械四周无人滞留，保证人身安全！ ◆现场调试完毕后，禁止随意修改软启动器的运行参数！ ◆禁止更改柜内任何线路！维修须专业人士进行！ ◆机械长时间不工作,请断开 Q F1 开关及控制回路电源开关！ ◆在启动和运行过程中，如出现异常和紧急状况时，请向下 轻拍盘面上的紧急停车按钮！系统将全部停止工作。 ◆当主机或其他辅助机械因过流等其他故障原因停止工作且 有报警指示，请查明故障原因且予以排除后方可再次启动 投入使用。禁止在未查明故障原因前再次启动投入使用！ ◆系统具有远程控制、就地控制和检修三种工作状态。在就 地控制模式工作时，系统内各个回路均可以独立工作，所 以在就地进行操作时，请严格按照作业流程和工艺流程进 行操作；在远程控制时，系统在接受启动指令后，将按照 作业流程和工艺流程自动进行操作；检修时，请将系统置 于“检修”状态，并断开 QF1电源开关同时悬挂警示牌！ 提 示 ◆启动机械前请确认所有线路已严格按照图纸进行压接。 ◆启动机械前请确认机械工作电源电压正常。考虑到大型电机启动和工作时所产生的电压降，建议电源电压整定为400-420V。（当实际电压低于此区间电压时，有可能会导致无法正常启动进而损坏设备；当实际电压高于此区间电压时，有可能会由于高电压的作用导致控制元器件损坏。） ◆主机设备电机距离电源（变压器）距离不宜超过 100M。（100M 内铜芯线缆单位面积承载电流不得大于2.5A/ mm 2;当距离在 100-150M 之间时，铜芯线缆单位面积承载电流不得大于1.5A/ mm 2; 当距离在＞150M 之间时，铜芯线缆单位面积承载电流不得大于1.0A/ mm 2）当距离较远且无法启动时，请缩短主机设备电机与电源变压器距离至正常距离之内。 ◆当环境温度过高时，为保证设备正常工作，请及时进行 散热降温！当环境温度过于潮湿时，为保证设备正常工作， 请及时进行除潮处理！当环境粉尘较浓时，为保证设备正 常工作，须定期对控制柜及柜内元器件进行除尘理！ ◆由于不同材料的热缩系数不一样,所以须不定期对柜内螺 栓紧固件和螺栓压接件进行紧固和加压。尤...
