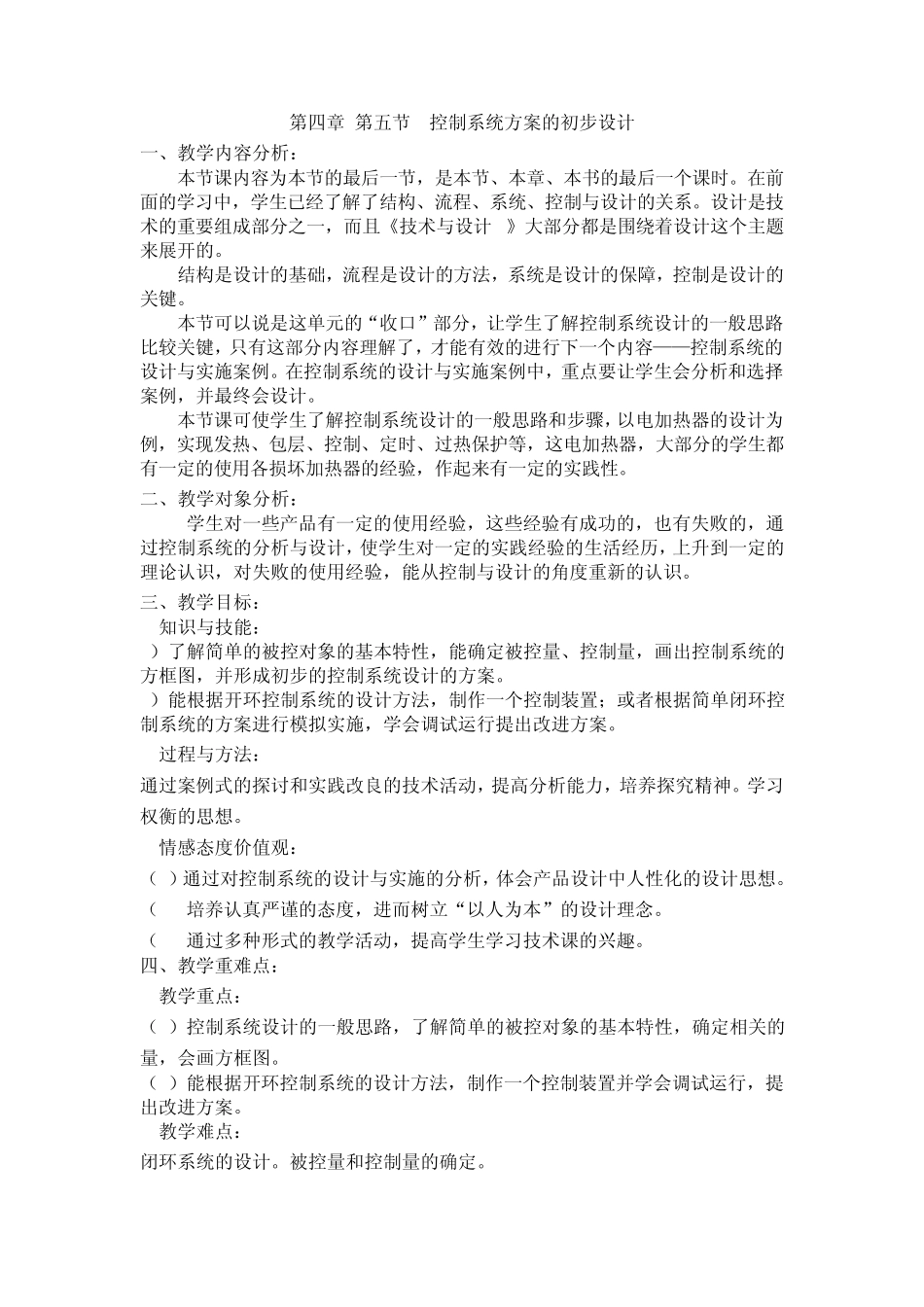

第四章 第五节 控制系统方案的初步设计 一、教学内容分析： 本节课内容为本节的最后一节，是本节、本章、本书的最后一个课时。在前面的学习中，学生已经了解了结构、流程、系统、控制与设计的关系。设计是技术的重要组成部分之一，而且《技术与设计2》大部分都是围绕着设计这个主题来展开的。 结构是设计的基础，流程是设计的方法，系统是设计的保障，控制是设计的关键。 本节可以说是这单元的“收口”部分，让学生了解控制系统设计的一般思路比较关键，只有这部分内容理解了，才能有效的进行下一个内容——控制系统的设计与实施案例。在控制系统的设计与实施案例中，重点要让学生会分析和选择案例，并最终会设计。 本节课可使学生了解控制系统设计的一般思路和步骤，以电加热器的设计为例，实现发热、包层、控制、定时、过热保护等，这电加热器，大部分的学生都有一定的使用各损坏加热器的经验，作起来有一定的实践性。 二、教学对象分析： 学生对一些产品有一定的使用经验，这些经验有成功的，也有失败的，通过控制系统的分析与设计，使学生对一定的实践经验的生活经历，上升到一定的理论认识，对失败的使用经验，能从控制与设计的角度重新的认识。 三、教学目标： 1.知识与技能： 1）了解简单的被控对象的基本特性，能确定被控量、控制量，画出控制系统的方框图，并形成初步的控制系统设计的方案。 2）能根据开环控制系统的设计方法，制作一个控制装置；或者根据简单闭环控制系统的方案进行模拟实施，学会调试运行提出改进方案。 2.过程与方法： 通过案例式的探讨和实践改良的技术活动，提高分析能力，培养探究精神。学习权衡的思想。 3.情感态度价值观： （1）通过对控制系统的设计与实施的分析，体会产品设计中人性化的设计思想。 （2) 培养认真严谨的态度，进而树立“以人为本”的设计理念。 （3) 通过多种形式的教学活动，提高学生学习技术课的兴趣。 四、教学重难点： 1.教学重点： （1）控制系统设计的一般思路，了解简单的被控对象的基本特性，确定相关的量，会画方框图。 （2）能根据开环控制系统的设计方法，制作一个控制装置并学会调试运行，提出改进方案。 2.教学难点： 闭环系统的设计。被控量和控制量的确定。 3.关键： 案例分析与方框图的绘制。 五、教学策略： 本节书从理论上讲内容较难，学生理解起来比较困难，为了能有较好的课堂效果，设计如下： （1）通过一些具体的生活中例子对比来导入有...
