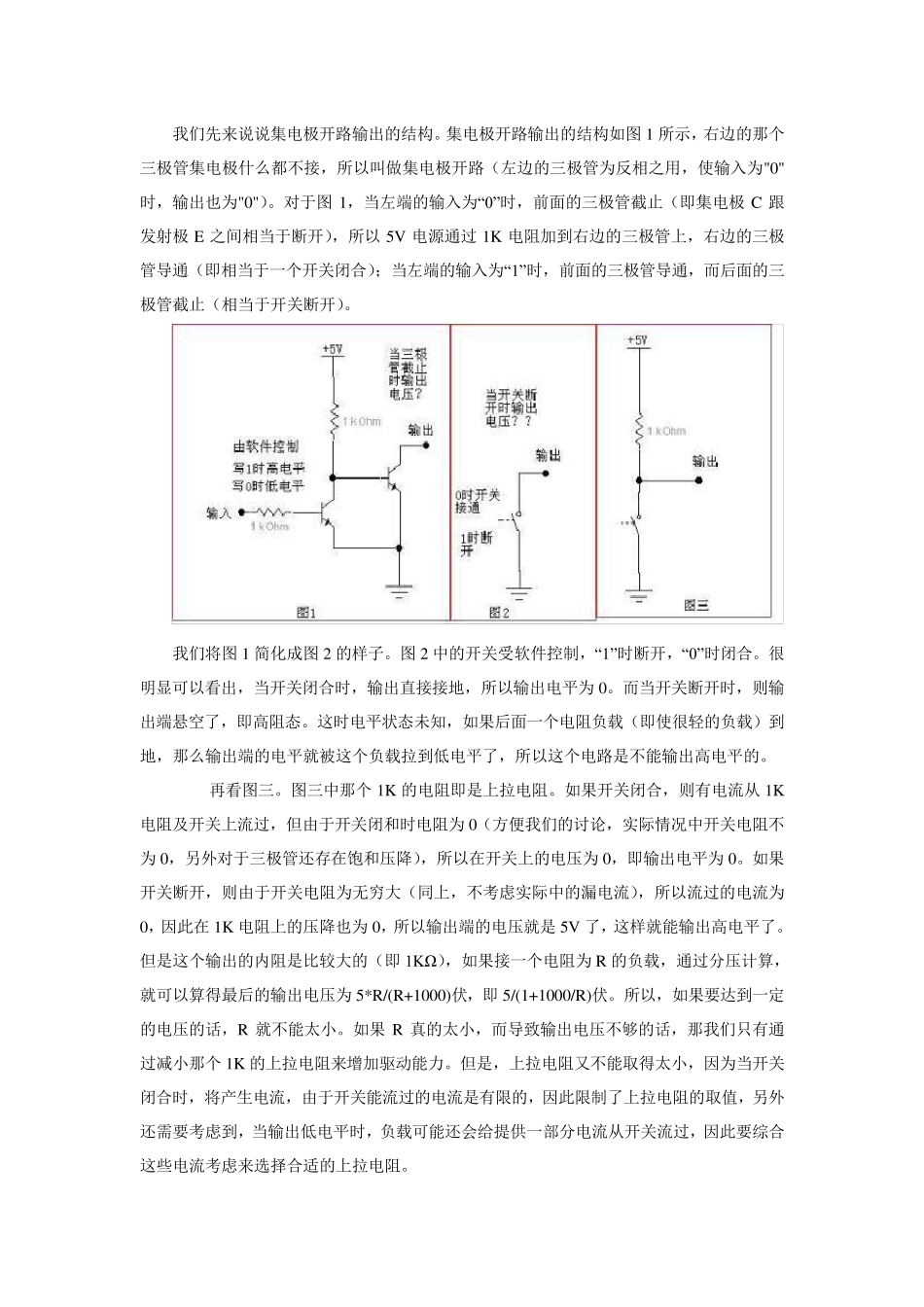

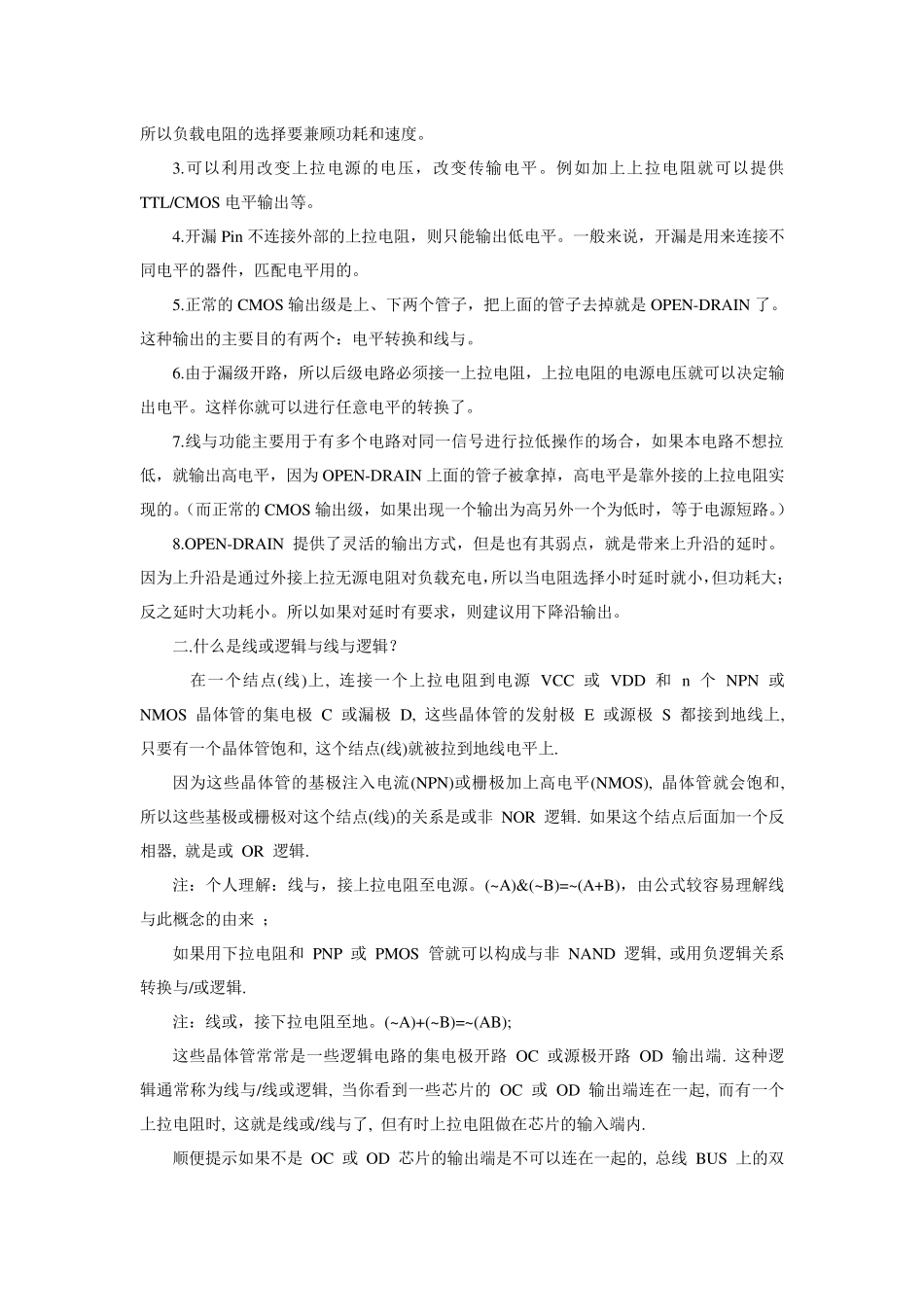

我们先来说说集电极开路输出的结构
集电极开路输出的结构如图 1 所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为"0"时，输出也为"0"）
对于图 1，当左端的输入为“0” 时，前面的三极管截止（即集电极C 跟发射极E 之间相当于断开），所以 5V 电源通过 1K 电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1” 时，前面的三极管导通，而后面的三极管截止（相当于开关断开）
我们将图 1 简化成图 2 的样子
图 2 中的开关受软件控制，“1” 时断开，“0” 时闭合
很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为 0
而当开关断开时，则输出端悬空了，即高阻态
这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的
图三中那个 1K 的电阻即是上拉电阻
如果开关闭合，则有电流从 1K电阻及开关上流过，但由于开关闭和时电阻为 0（方便我们的讨论，实际情况中开关电阻不为 0，另外对于三极管还存在饱和压降），所以在开关上的电压为 0，即输出电平为 0
如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的漏电流），所以流过的电流为0，因此在 1K 电阻上的压降也为 0，所以输出端的电压就是 5V 了，这样就能输出高电平了
但是这个输出的内阻是比较大的（即 1KΩ ），如果接一个电阻为 R 的负载，通过分压计算，就可以算得最后的输出电压为 5*R/(R+1000)伏，即 5/(1+1000/R)伏
所以，如果要达到一定的电压的话，R 就不能太小
如果 R 真的太小，而导致输出电压不够的话，那我们只有通过减小那个 1K 的上拉电阻来增加驱动能力
但是，上拉电阻又不能取得太小，因为当开关闭合时，将产
