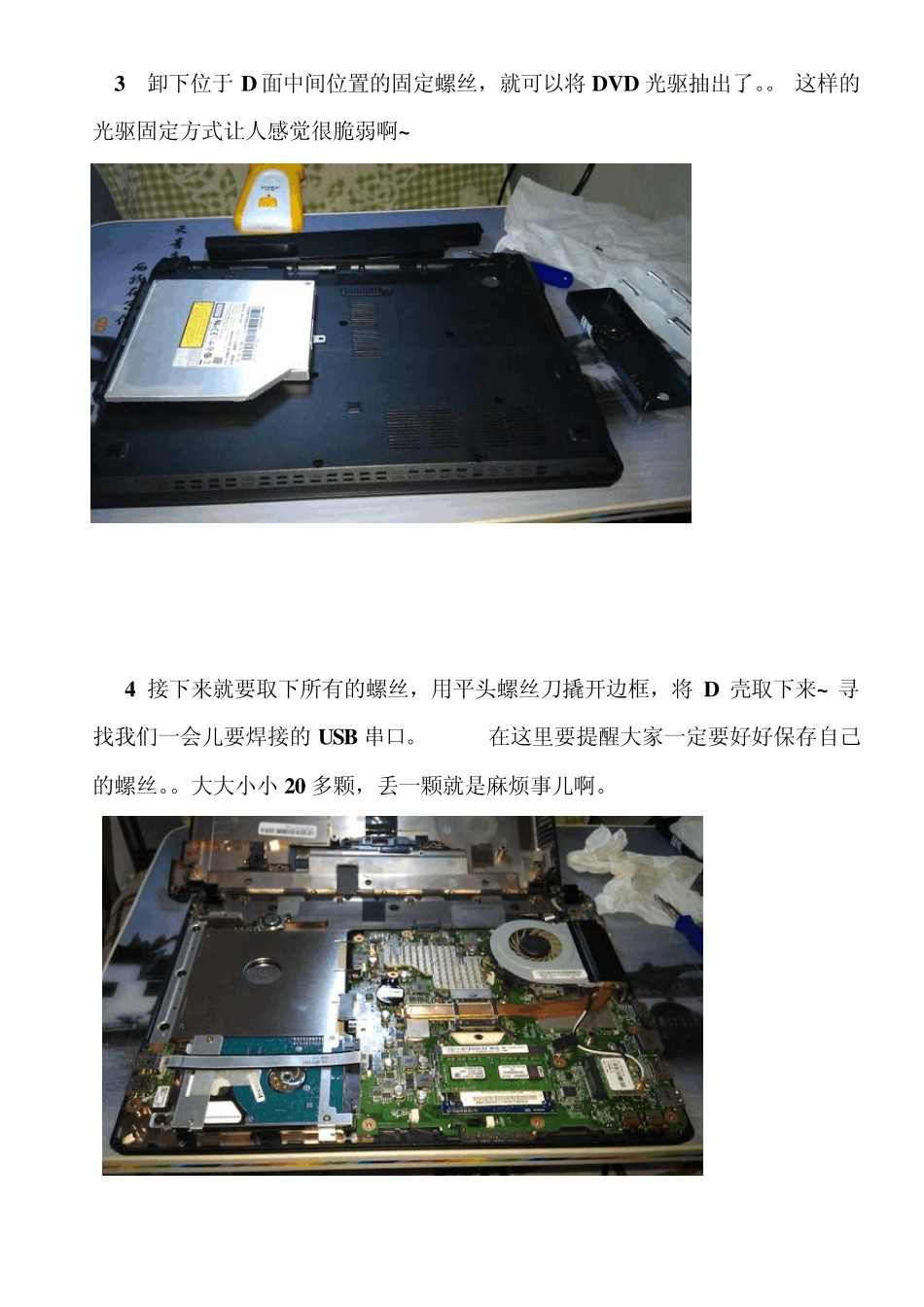

【转载】小马哥 牛人 24 步骤 将笔记本改装成平板(触摸屏) 在网上查找了一部分电路加装,改装知识之后。。。 我开始实施自己的计划。 昨天,我在宿舍的床上完成了这一计划。。(最后有视频。。)改装过程图解如下: 1 这张图是改装前的留念,拆机有风险,改装需谨慎。。当时留下此图是担心我以后就见不到小ACER 了。。。 2 首先将本本的 D 面向上。。取下电池。。 3 卸下位于D 面中间位置的固定螺丝,就可以将DVD 光驱抽出了。。 这样的光驱固定方式让人感觉很脆弱啊~ 4 接下来就要取下所有的螺丝,用平头螺丝刀撬开边框,将D 壳取下来~ 寻找我们一会儿要焊接的USB 串口。 在这里要提醒大家一定要好好保存自己的螺丝。。大大小小 20 多颗,丢一颗就是麻烦事儿啊。 5 这一小块儿电路板就是位于机器右侧面的USB 接口了,确定了位置,心中有数,以后再来对付他~ 6 现在再收拾屏幕,既然是加装触摸屏,屏幕这儿肯定得做不少手脚。要先去掉螺丝口上面盖着的保护胶塞,露出里面的螺丝, 果断卸下~ 7 卸下螺丝后要用平头螺丝刀撬开边框,取下B 面面板。话说这真是个技术活,B 面板本身就薄,还扣的紧。。用力小了 去不下来,用力打了怕留下疤痕,更怕弄坏。。。 这个东西真是费了小马哥我不少事儿。。 8 取下B 面板,又要卸下固定显示屏幕的螺丝,给一会儿的布线工作留下足够的空间~ 卸的时候一定要轻, 小心屏幕后面的排线。。。 9 将网上淘来的触控屏板放置于原显示器的前面。。 之前要去除前后保护膜,也要注意不要留下缝隙~ 不然触摸效果会很差 用胶带小心的把显示屏和触摸屏固定好。 10 接下来就是布线工作了~ 把触摸屏的排线插口和 4 线连接线固定好,用胶布缠上,防止松脱。。 再折到屏幕后面去~ 11 屏幕后面的线也不能乱放,不然会扣不上盖子的~ 我的走线大概就是这个样子。。 12 将4 线连接线的另一端从屏幕转轴处引出,引入机身。。这也是个技术活,空隙太小有没有工具可用,位置稍微偏一点 又会挡住螺丝扣,或者影响屏幕转动,或者盖不上盖子一类的。。 小马哥也在此处耗时很久。。 13 布线完成,现在 B 面不加面板看上去就是这个样子了~ 还算整洁吧 ~ 14 接下来要处理机身内部的事儿了,由于普通笔记本本身没有触控硬件模块,所以要多加一块儿这样的控制卡~ 网上淘的到。 四线连接线连到一段,另一端又有另一个引线,将要焊接到USB 引脚处。 15 为了防止新加...
