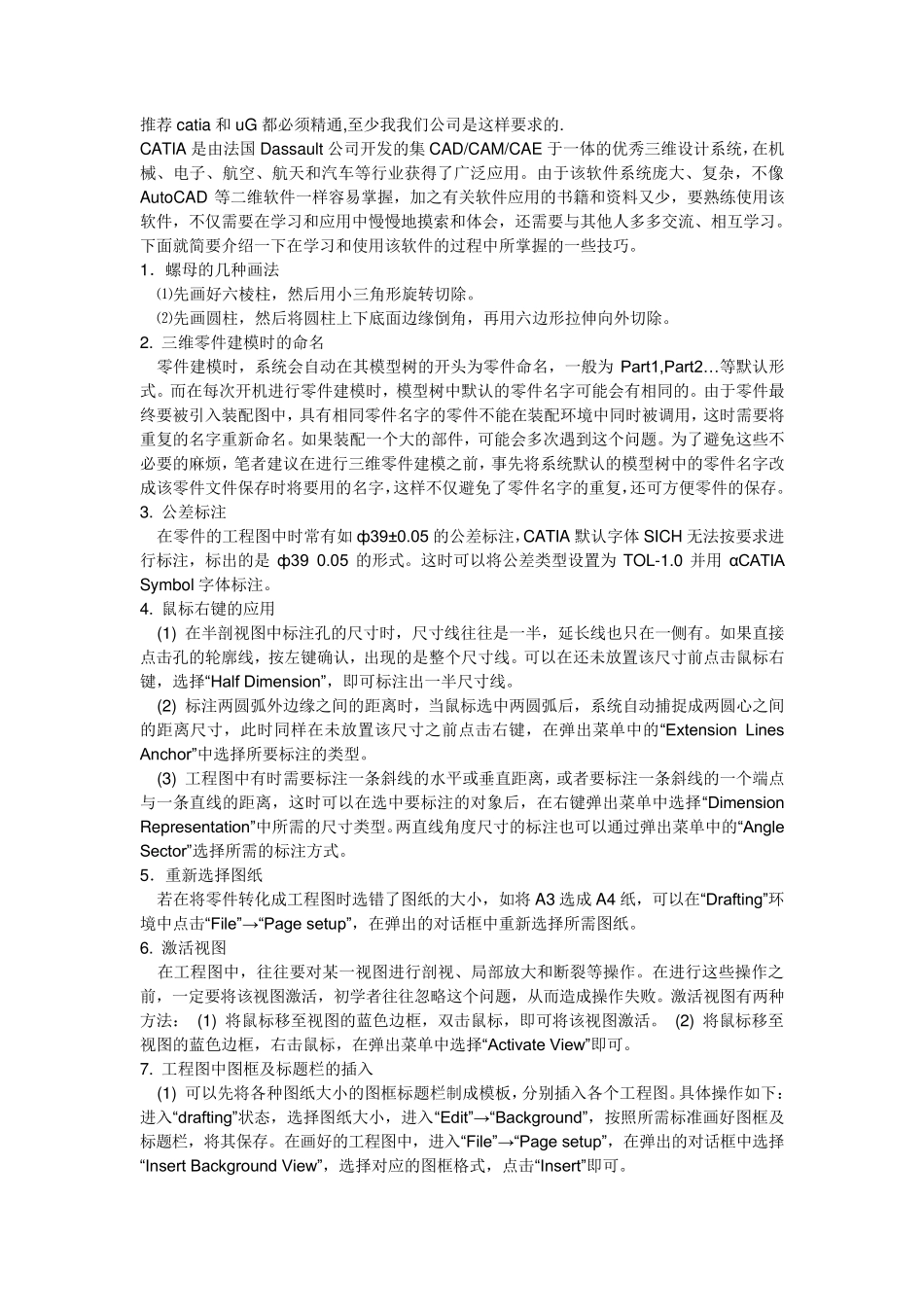

推荐catia和uG都必须精通,至少我我们公司是这样要求的_第1页
1/6

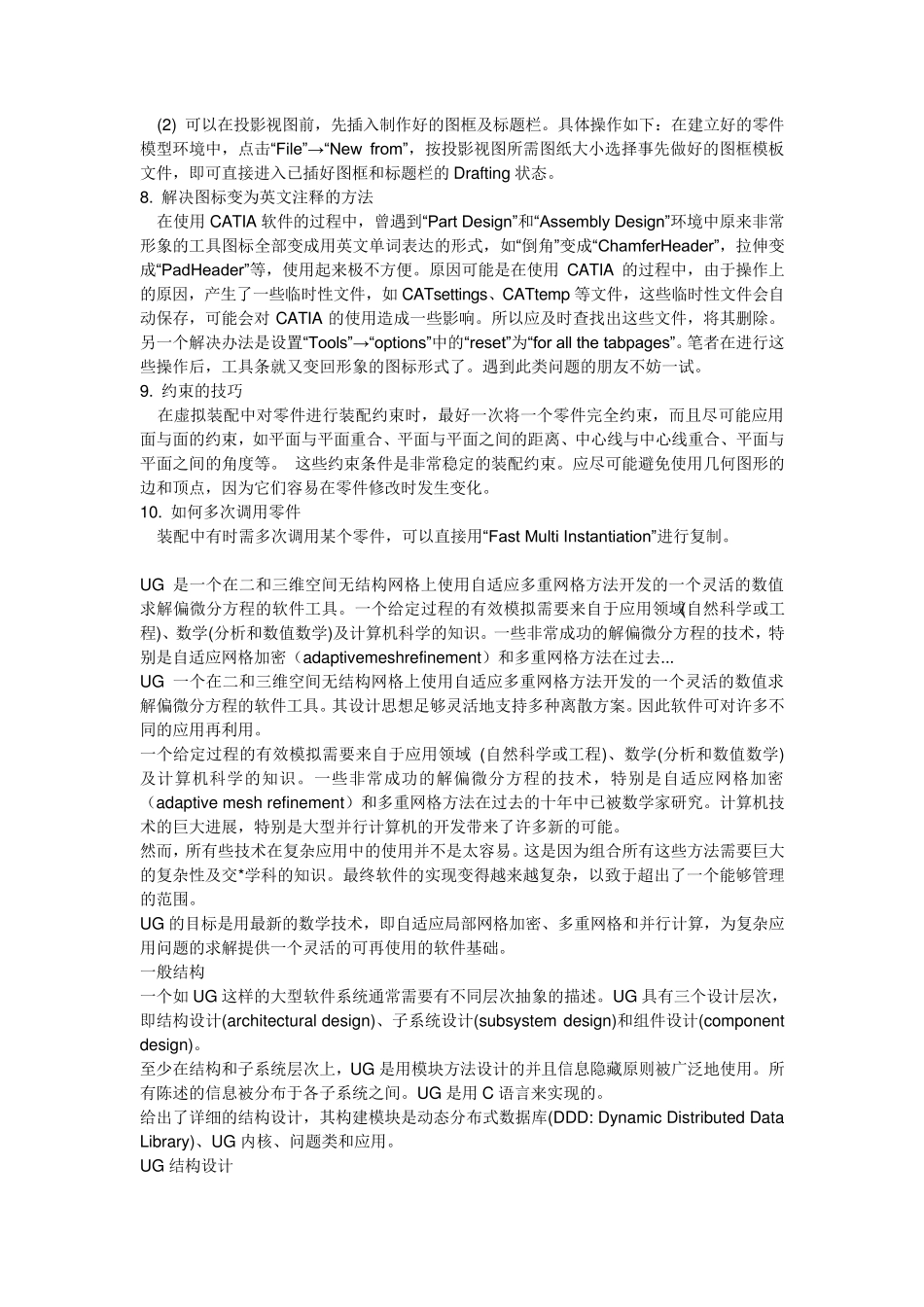

推荐catia和uG都必须精通,至少我我们公司是这样要求的_第2页
2/6

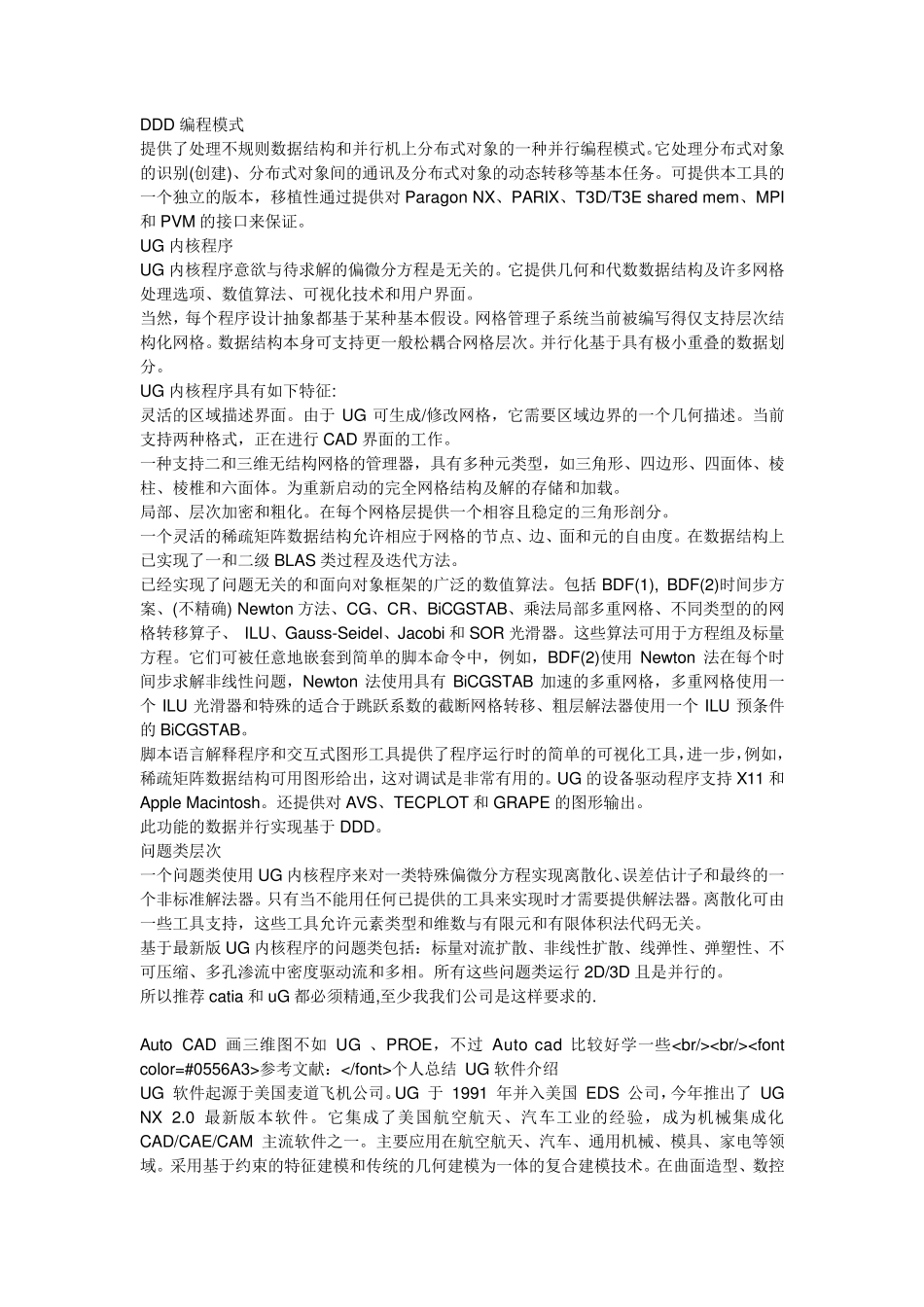

推荐catia和uG都必须精通,至少我我们公司是这样要求的_第3页
3/6
推荐catia 和uG 都必须精通,至少我我们公司是这样要求的. CATIA 是由法国Dassault 公司开发的集CAD/CAM/CAE 于一体的优秀三维设计系统,在机械、电子、航空、航天和汽车等行业获得了广泛应用。由于该软件系统庞大、复杂,不像AutoCAD 等二维软件一样容易掌握,加之有关软件应用的书籍和资料又少,要熟练使用该软件,不仅需要在学习和应用中慢慢地摸索和体会,还需要与其他人多多交流、相互学习。下面就简要介绍一下在学习和使用该软件的过程中所掌握的一些技巧。 1.螺母的几种画法 ⑴先画好六棱柱,然后用小三角形旋转切除。 ⑵先画圆柱,然后将圆柱上下底面边缘倒角,再用六边形拉伸向外切除。 2. 三维零件建模时的命名 零件建模时,系统会自动在其模型树的开头为零件命名,一般为 Part1,Part2…等默认形式。而在每次开机进行零件建模时,模型树中默认的零件名字可能会有相同的。由于零件最终要被引入装配图中,具有相同零件名字的零件不能在装配环境中同时被调用,这时需要将重复的名字重新命名。如果装配一个大的部件,可能会多次遇到这个问题。为了避免这些不必要的麻烦,笔者建议在进行三维零件建模之前,事先将系统默认的模型树中的零件名字改成该零件文件保存时将要用的名字,这样不仅避免了零件名字的重复,还可方便零件的保存。 3. 公差标注 在零件的工程图中时常有如 ф39±0.05 的公差标注,CATIA 默认字体SICH 无法按要求进行标注,标出的是ф39 0.05 的形式。这时可以将公差类型设置为 TOL-1.0 并用αCATIA Symbol 字体标注。 4. 鼠标右键的应用 (1) 在半剖视图中标注孔的尺寸时,尺寸线往往是一半,延长线也只在一侧有。如果直接点击孔的轮廓线,按左键确认,出现的是整个尺寸线。可以在还未放置该尺寸前点击鼠标右键,选择“Half Dimension”,即可标注出一半尺寸线。 (2) 标注两圆弧外边缘之间的距离时,当鼠标选中两圆弧后,系统自动捕捉成两圆心之间的距离尺寸,此时同样在未放置该尺寸之前点击右键,在弹出菜单中的“Extension Lines Anchor”中选择所要标注的类型。 (3) 工程图中有时需要标注一条斜线的水平或垂直距离,或者要标注一条斜线的一个端点与一条直线的距离,这时可以在选中要标注的对象后,在右键弹出菜单中选择“Dimension Representation”中所需的尺寸类型。两直线角度尺寸的标注也可以通过弹出菜单中的“Angle Sector”选择所需的标注方式。 5.重新选择图纸 若在...
