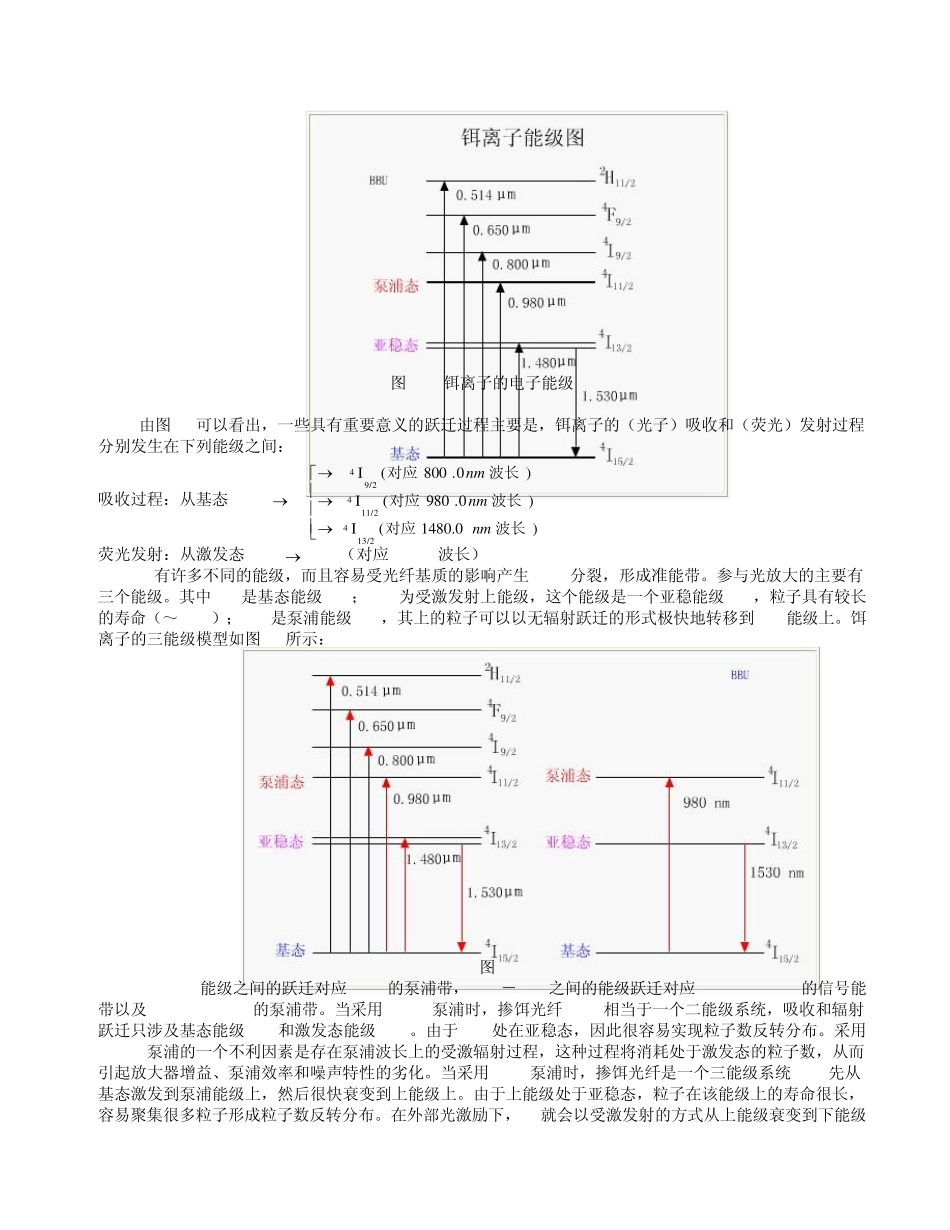

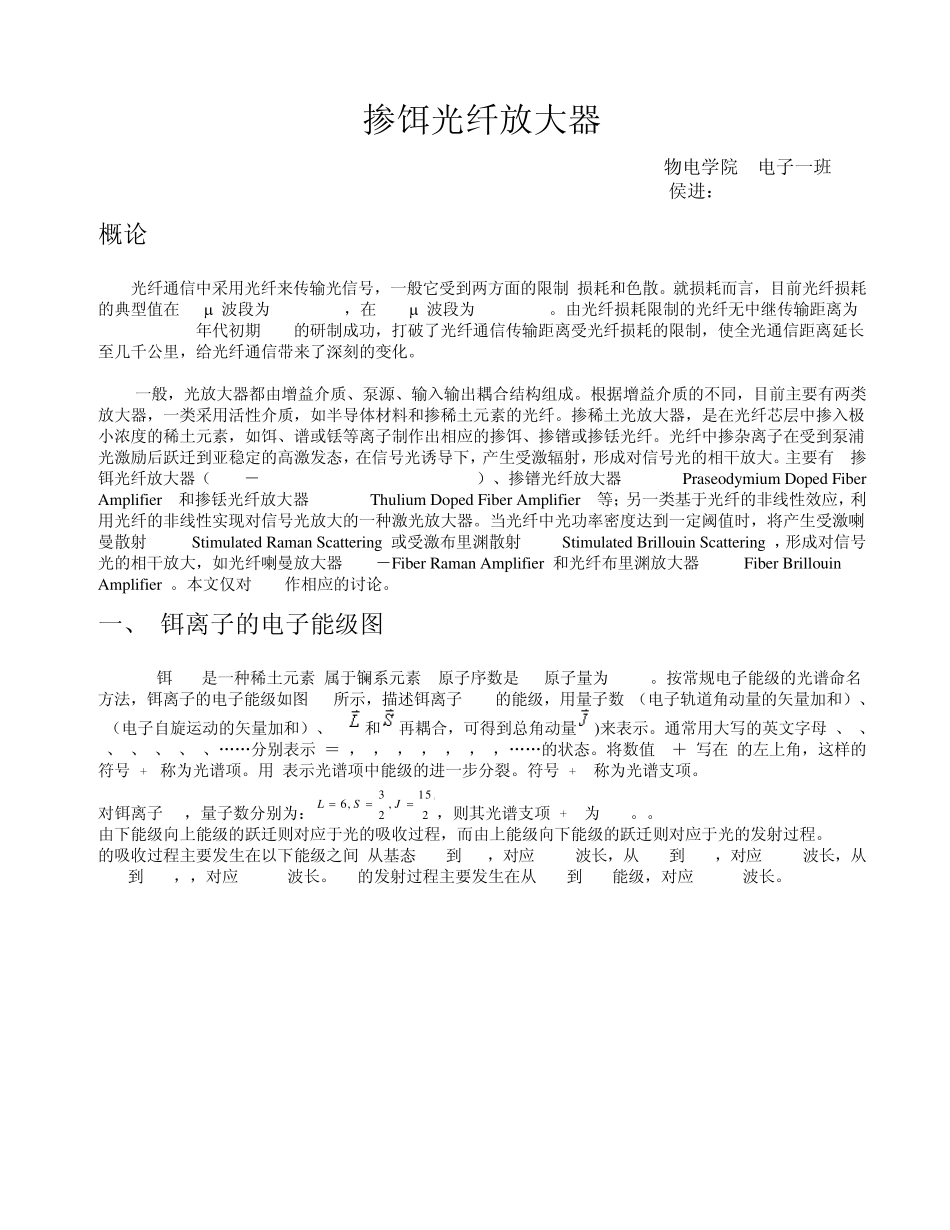

掺饵光纤放大器 物电学院08电子一班 侯进：200840620110 概论 光纤通信中采用光纤来传输光信号，一般它受到两方面的限制:损耗和色散。就损耗而言，目前光纤损耗的典型值在1.3m波段为0.35dB/km，在1.55m波段为0.20dB/km。由光纤损耗限制的光纤无中继传输距离为50-100km. 90年代初期EDFA的研制成功，打破了光纤通信传输距离受光纤损耗的限制，使全光通信距离延长至几千公里，给光纤通信带来了深刻的变化。 一般，光放大器都由增益介质、泵源、输入输出耦合结构组成。根据增益介质的不同，目前主要有两类放大器，一类采用活性介质，如半导体材料和掺稀土元素的光纤。掺稀土光放大器，是在光纤芯层中掺入极小浓度的稀土元素，如饵、谱或铥等离子制作出相应的掺饵、掺镨或掺铥光纤。光纤中掺杂离子在受到泵浦光激励后跃迁到亚稳定的高激发态，在信号光诱导下，产生受激辐射，形成对信号光的相干放大。主要有: 掺铒光纤放大器（EDFA－Erbium Doped Fiber Amplifier）、掺镨光纤放大器 (PDFA- Praseody miu m Doped Fiber Amplifier) 和掺铥光纤放大器 (TDFA- Thu liu m Doped Fiber Amplifier) 等；另一类基于光纤的非线性效应，利用光纤的非线性实现对信号光放大的一种激光放大器。当光纤中光功率密度达到一定阈值时，将产生受激喇曼散射(SRS- Stimu lated Raman Scattering)或受激布里渊散射(SBS-Stimu lated Brillou in Scattering)，形成对信号光的相干放大，如光纤喇曼放大器(FRA－Fiber Raman Amplifier)和光纤布里渊放大器(FBA- Fiber Brillou in Amplifier)。本文仅对EDFA作相应的讨论。 一、 铒离子的电子能级图 ----铒(Er)是一种稀土元素(属于镧系元素),原子序数是68,原子量为167.3。按常规电子能级的光谱命名方法，铒离子的电子能级如图1-1所示，描述铒离子Er3+的能级，用量子数S（电子轨道角动量的矢量加和）、L（电子自旋运动的矢量加和）、J(和再耦合，可得到总角动量)来表示。通常用大写的英文字母S、P、D、F、G、H、I、……分别表示L＝0，1，2，3，4，5，6，……的状态。将数值2s＋1写在L的左上角，这样的符号2s＋1L称为光谱项。用J表示光谱项中能级的进一步分裂。符号2s＋1LJ称为光谱支项。 对铒离子Er3+，量子数分别为：3156,,22LSJ，则其光谱支项2s＋1LJ为4I15/2。。 由下能级向上能级的跃迁则对应于光的吸收过程，而由上能级向下能级的跃迁则对应于光的发射过程。Er3+的吸收...
