描绘小灯泡的伏安特性曲线实验

描绘小灯泡的伏安特性曲线实验_第1页
1/9
描绘小灯泡的伏安特性曲线实验_第2页
2/9
描绘小灯泡的伏安特性曲线实验_第3页
3/9

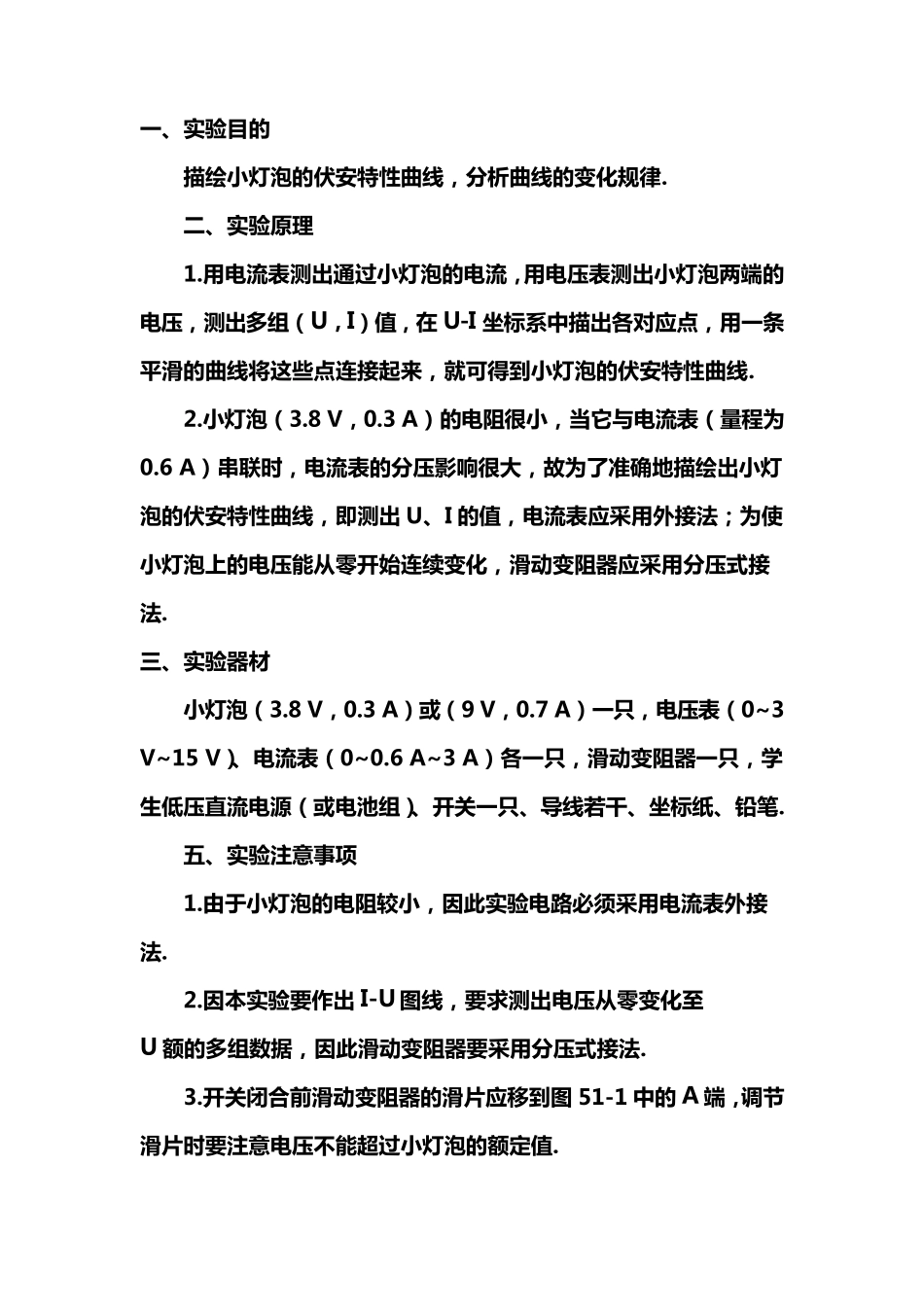

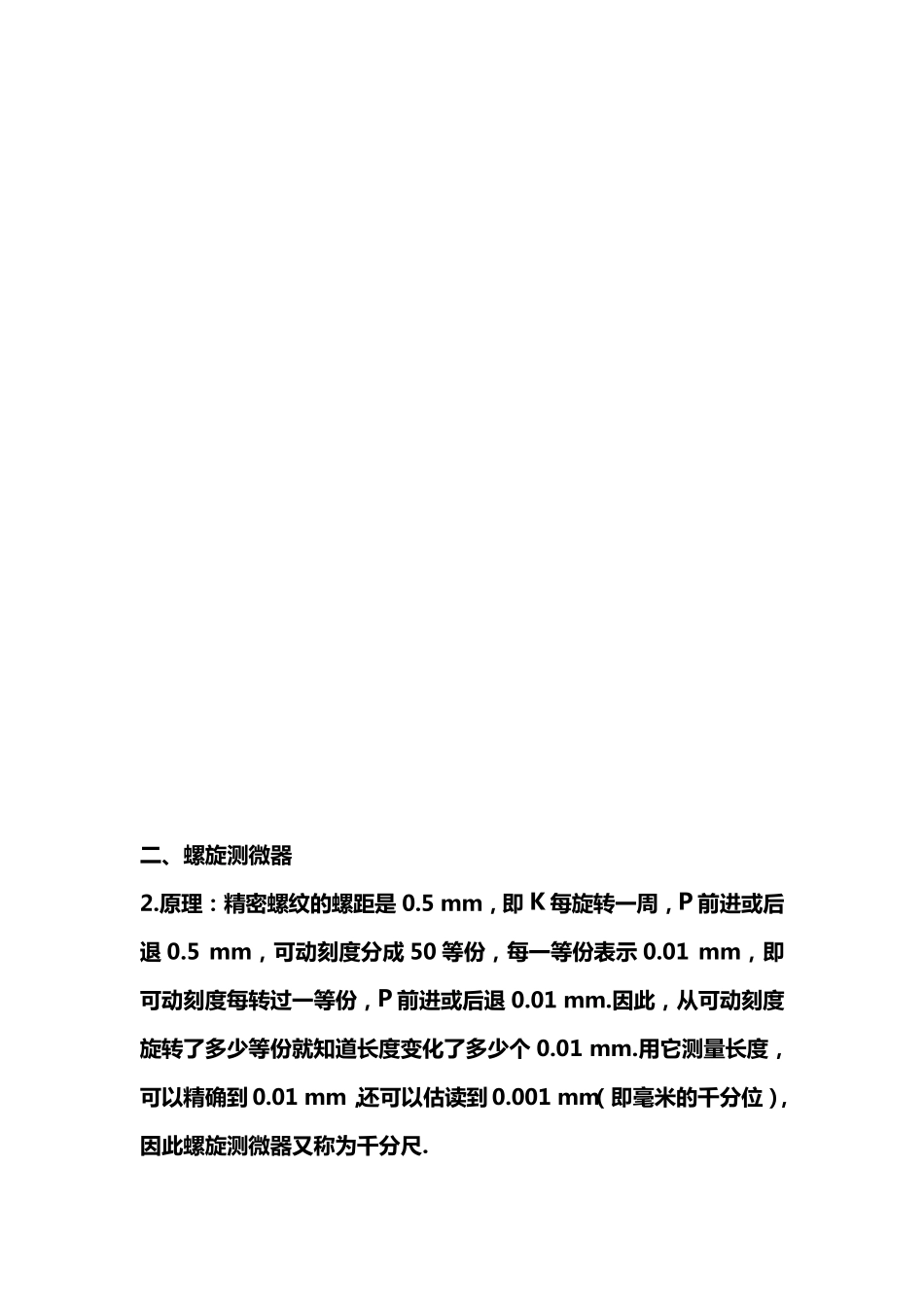

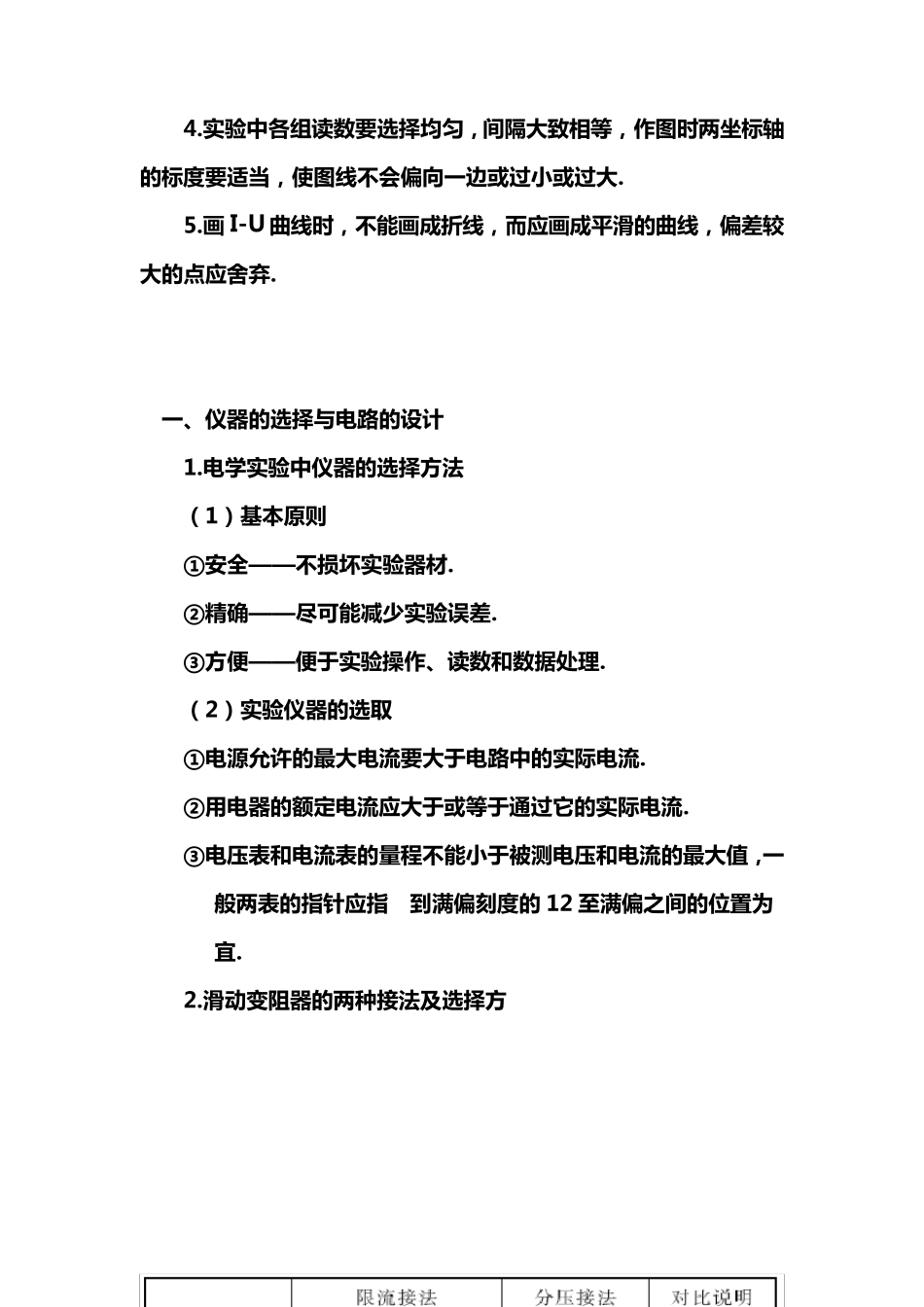

一 、实验目的 描绘小灯泡的伏安特性曲线,分析曲线的变化规律. 二、实验原理 1.用电流表测出通过小灯泡的电流,用电压表测出小灯泡两端的电压,测出多组(U,I)值,在 U-I 坐标系中描出各对应点,用一 条平滑的曲线将这些点连接起来,就可得到小灯泡的伏安特性曲线. 2.小灯泡(3.8 V,0.3 A)的电阻很小,当它与电流表(量程为0.6 A)串联时,电流表的分压影响很大,故为了准确地描绘出小灯泡的伏安特性曲线,即测出 U、I 的值,电流表应采用外接法;为使小灯泡上的电压能从零开始连续变化,滑动变阻器应采用分压式接法. 三、实验器材 小灯泡(3.8 V,0.3 A)或(9 V,0.7 A)一 只,电压表(0~3 V~15 V)、电流表(0~0.6 A~3 A)各一 只,滑动变阻器一 只,学生低压直流电源(或电池组)、开关一 只、导线若干、坐标纸、铅笔. 五、实验注意事项 1.由于小灯泡的电阻较小,因此实验电路必须采用电流表外接法. 2.因本实验要作出 I-U 图线,要求测出电压从零变化至 U 额的多组数据,因此滑动变阻器要采用分压式接法. 3.开关闭合前滑动变阻器的滑片应移到图 51-1 中的 A 端,调节滑片时要注意电压不能超过小灯泡的额定值. 4.实 验 中 各 组 读 数 要 选 择 均 匀 , 间 隔 大 致 相 等 , 作 图 时 两 坐 标 轴的 标 度 要 适 当 , 使 图 线 不 会 偏 向 一 边 或 过 小 或 过 大 . 5.画 I-U 曲 线 时 , 不 能 画 成 折 线 , 而 应 画 成 平 滑 的 曲 线 , 偏 差 较大 的 点 应 舍 弃 . 一 、 仪 器 的 选 择 与 电 路 的 设 计 1.电 学 实 验 中 仪 器 的 选 择 方 法 ( 1) 基 本 原 则 ①安 全 ——不 损坏实 验 器 材. ②精确——尽可能 减少实 验 误差 . ③方 便——便于实 验 操作 、 读 数 和数 据处理. ( 2) 实 验 仪 器 的 选 取 ①电 源允许的 最大 电 流要 大 于电 路 中 的 实 际电 流. ②用电 器 的 额定电 流应 大 于或 等 于通过 它的 实 际电 流. ③电 压表和电 流表的 量程不 能 小 于被测电 压和电 流的 最大 值, 一般两 表的 指针应 指 到满偏 刻度 的 12 至满偏 之间 的 位置为宜. 2.滑 动变阻器 的 两 种接法 及选 择 方 二 、螺旋测微器 2.原理:精密螺纹的螺...
