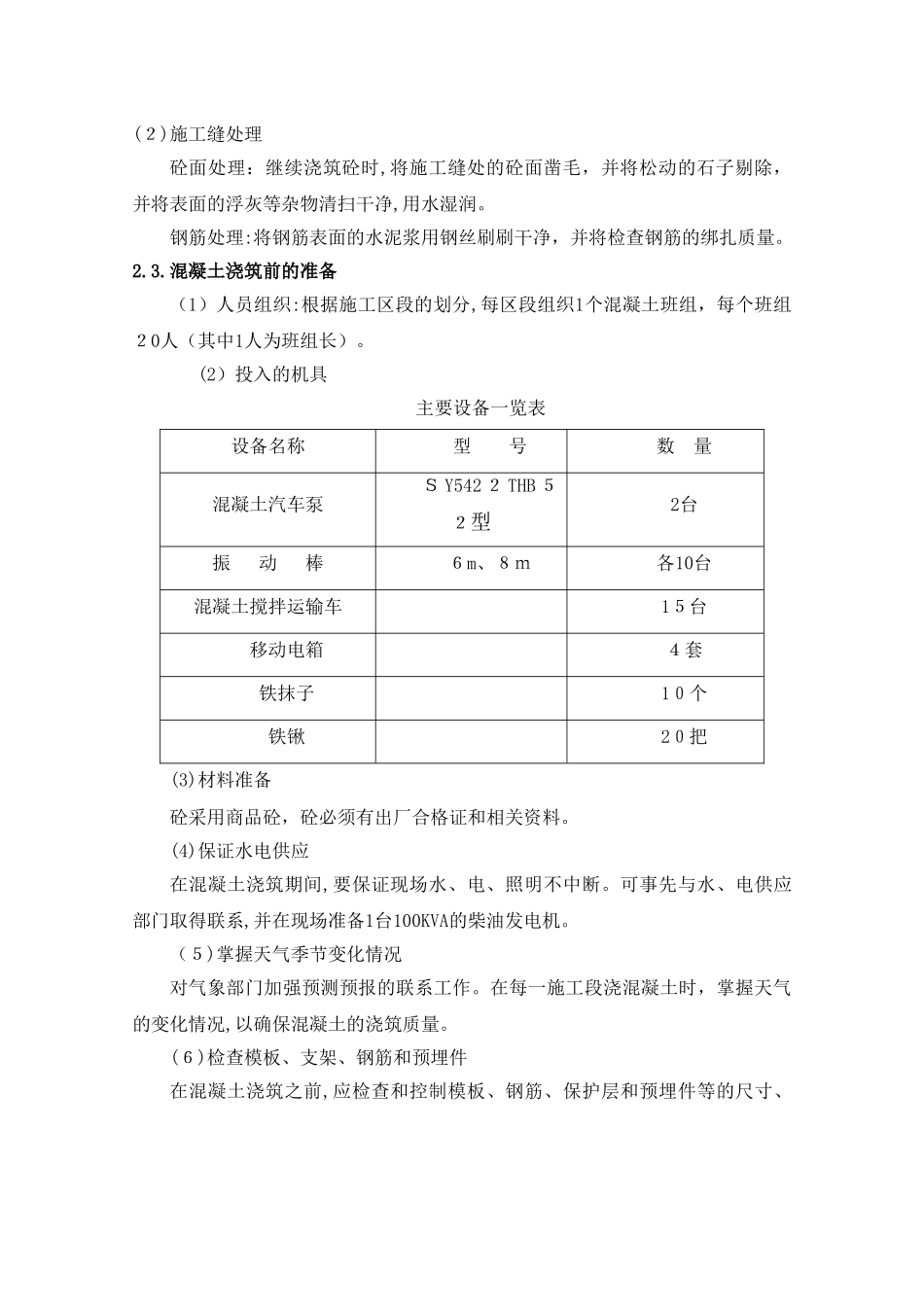

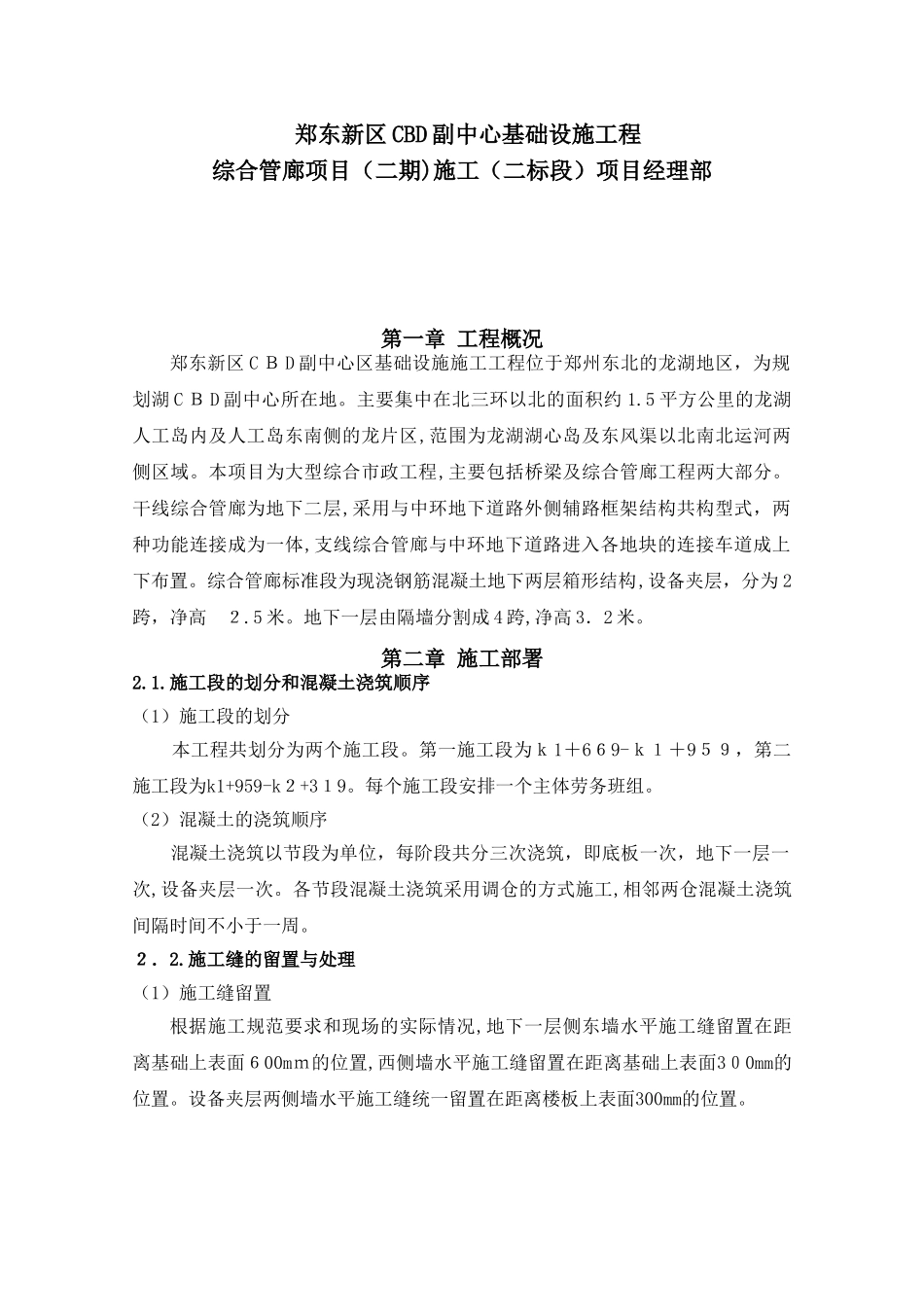

郑东新区CBD副中心基础设施工程综合管廊项目（二期)施工(二标段)混凝土施工作业指导书编制:审核：审批:中铁十局集团第二工程有限公司郑东新区CBD副中心基础设施工程综合管廊项目（二期)施工（二标段）项目经理部第一章工程概况郑东新区CＢD副中心区基础设施施工工程位于郑州东北的龙湖地区，为规划湖CＢD副中心所在地。主要集中在北三环以北的面积约1.5平方公里的龙湖人工岛内及人工岛东南侧的龙片区,范围为龙湖湖心岛及东风渠以北南北运河两侧区域。本项目为大型综合市政工程,主要包括桥梁及综合管廊工程两大部分。干线综合管廊为地下二层,采用与中环地下道路外侧辅路框架结构共构型式，两种功能连接成为一体,支线综合管廊与中环地下道路进入各地块的连接车道成上下布置。综合管廊标准段为现浇钢筋混凝土地下两层箱形结构,设备夹层，分为2跨，净高２.5米。地下一层由隔墙分割成4跨,净高3．2米。第二章施工部署2.1.施工段的划分和混凝土浇筑顺序（1）施工段的划分本工程共划分为两个施工段。第一施工段为ｋ1＋6６9-ｋ１＋9５９，第二施工段为k1+959-k２+3１9。每个施工段安排一个主体劳务班组。（2）混凝土的浇筑顺序混凝土浇筑以节段为单位，每阶段共分三次浇筑，即底板一次，地下一层一次,设备夹层一次。各节段混凝土浇筑采用调仓的方式施工,相邻两仓混凝土浇筑间隔时间不小于一周。２．2.施工缝的留置与处理（1）施工缝留置根据施工规范要求和现场的实际情况,地下一层侧东墙水平施工缝留置在距离基础上表面６00mｍ的位置,西侧墙水平施工缝留置在距离基础上表面3０0mm的位置。设备夹层两侧墙水平施工缝统一留置在距离楼板上表面300mm的位置。(２)施工缝处理砼面处理：继续浇筑砼时,将施工缝处的砼面凿毛，并将松动的石子剔除，并将表面的浮灰等杂物清扫干净,用水湿润。钢筋处理:将钢筋表面的水泥浆用钢丝刷刷干净，并将检查钢筋的绑扎质量。2.3.混凝土浇筑前的准备（1）人员组织:根据施工区段的划分,每区段组织1个混凝土班组，每个班组２0人（其中1人为班组长）。(2）投入的机具主要设备一览表设备名称型号数量混凝土汽车泵ＳY542２THB５２型2台振动棒６m、８ｍ各10台混凝土搅拌运输车1５台移动电箱４套铁抹子1０个铁锹2０把(3)材料准备砼采用商品砼，砼必须有出厂合格证和相关资料。(4)保证水电供应在混凝土浇筑期间,要保证现场水、电、照明不中断。可事先与水、电供应部门取得联系,并在现场准备1台100KVA的柴油发电机。（５)掌握天气季节变化情况对气象部门加强预测预报的联系工作。在每一施工段浇混凝土时，掌握天气的变化情况,以确保混凝土的浇筑质量。(６)检查模板、支架、钢筋和预埋件在混凝土浇筑之前,应检查和控制模板、钢筋、保护层和预埋件等的尺寸、规格、数量和位置，其偏差应符合施工规范要求。在检查时应注意以下几点:模板的标高、位置和构件的截面尺寸是否符合设计要求。所安装的支架是否稳定；支撑和模板的固定是否可靠。混凝土浇筑前，模板内的垃圾、木片等应清除干净。(7)作好技术准备混凝土浇筑前对施工人员进行技术交底，请业主、监理人员对隐蔽部位进行验收，填好隐蔽验收记录,严格执行混凝土浇灌令制度。第三章施工方法３．１.混凝土的搅拌、运输（1)混凝土的搅拌质量和匀速连续供应是保证混凝土质量的关键,本工程采用商品砼,且严格签署混凝土生产供应令制度,加强原材料的检验,加强混凝土生产、施工全过程的动态控制。混凝土采用商品混凝土,混凝土输送泵泵送。在混凝土浇筑前,由项目部根据图纸设计的砼强度等级及其性能指标，委托商品混凝土站对配合比优化设计，浇筑混凝土前下达混凝土浇筑联系单。我项目部实验员现场监控，控制好到场砼塌落度、观察混凝土是否离析等一些基本指标。(2）混凝土的运输为保证混凝土在运输过程中不产生离析现象，保证规定的坍落度和混凝土初凝前有充分的时间进行浇筑和振捣，具体方案如下：地面运输：采用混凝土搅拌运输车运输。施工平面内水平及垂直运输:采用SY５４2２ＴHＢ52型砼输送泵作为混凝土输送动力,由泵管输送至浇筑部位，随后进行机械振捣施工。混凝土搅拌至浇筑的时间不得超过２h,混凝土运输时间应尽量缩短,运输期...
