插入式电磁流量计说明书

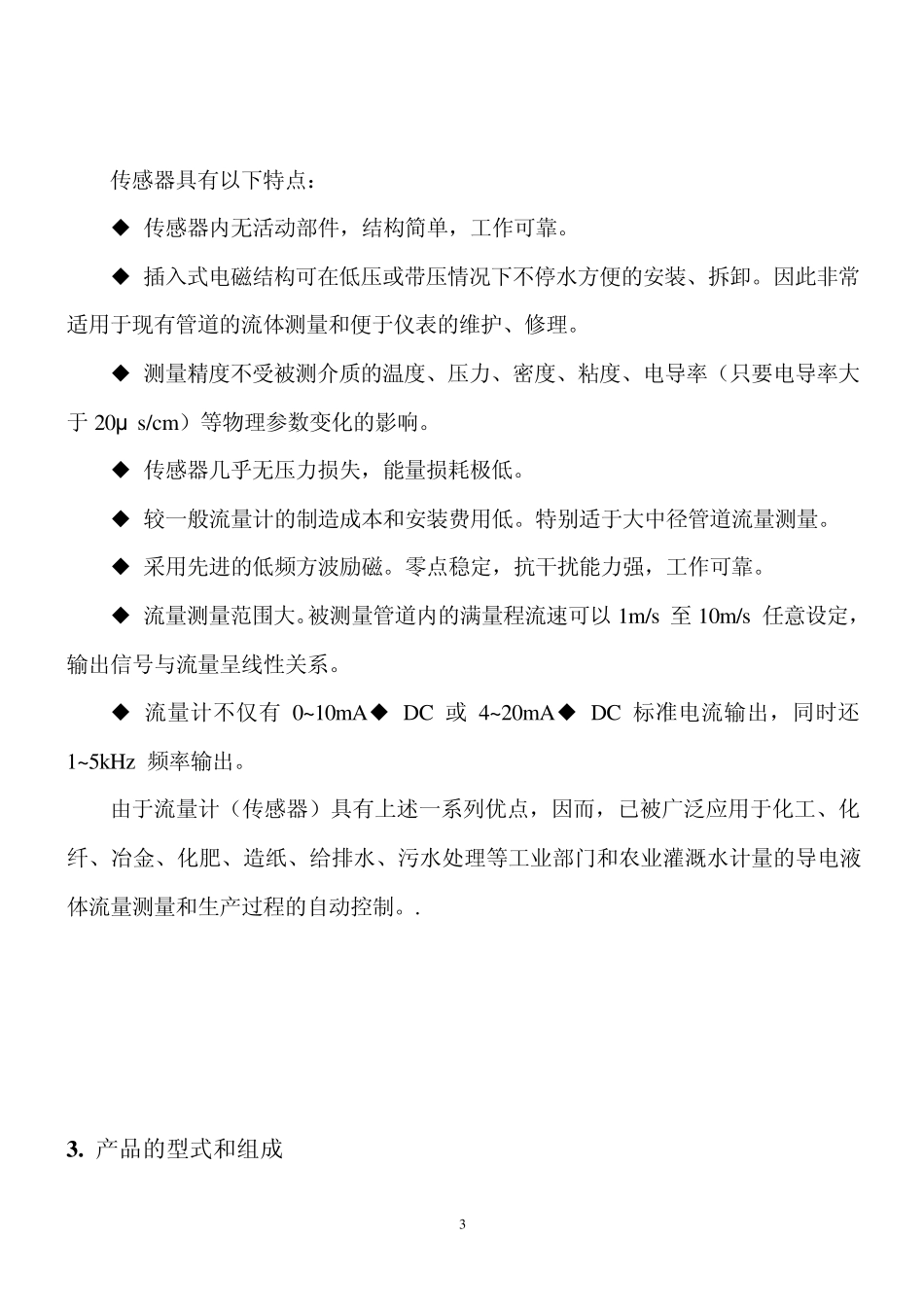

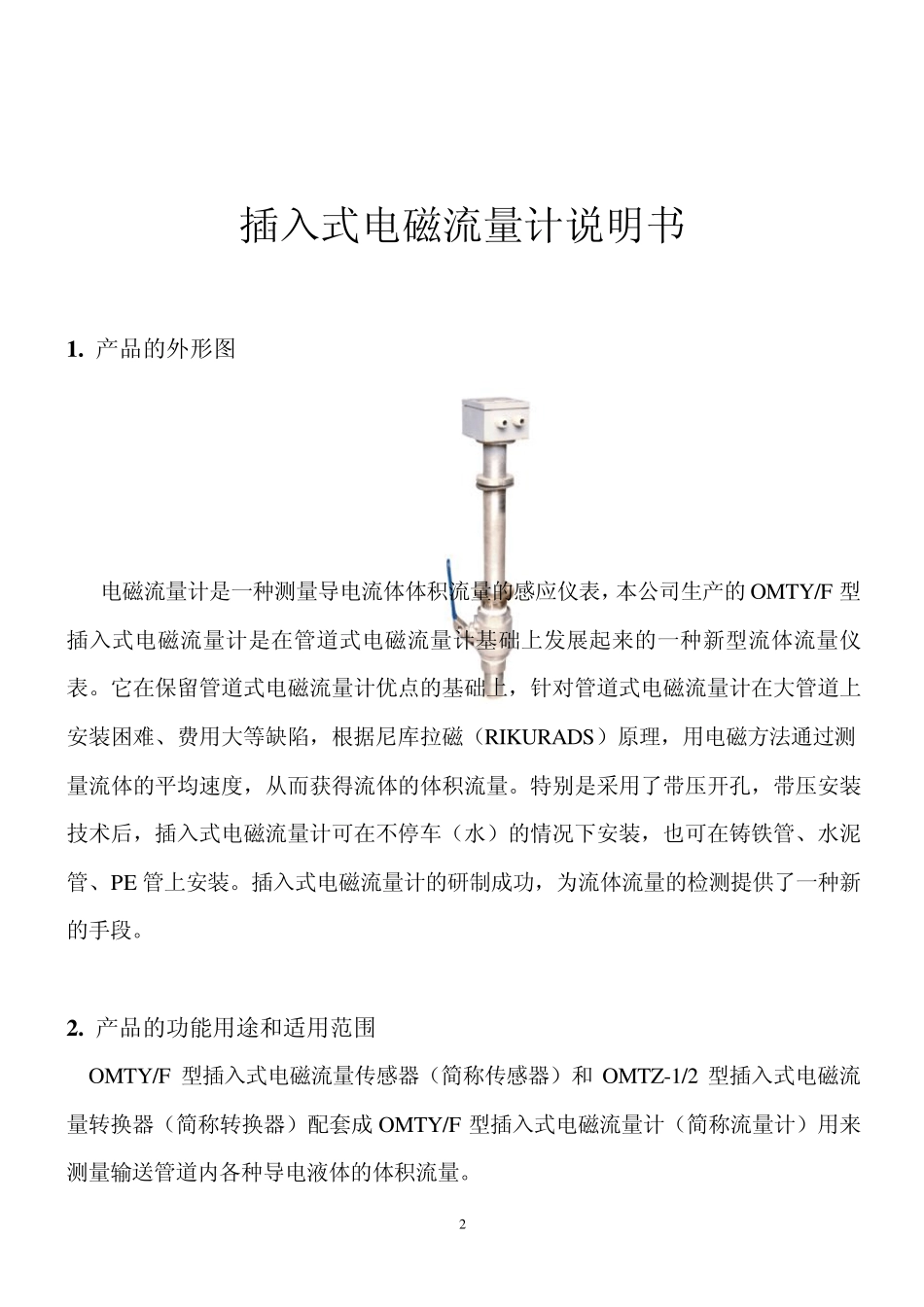

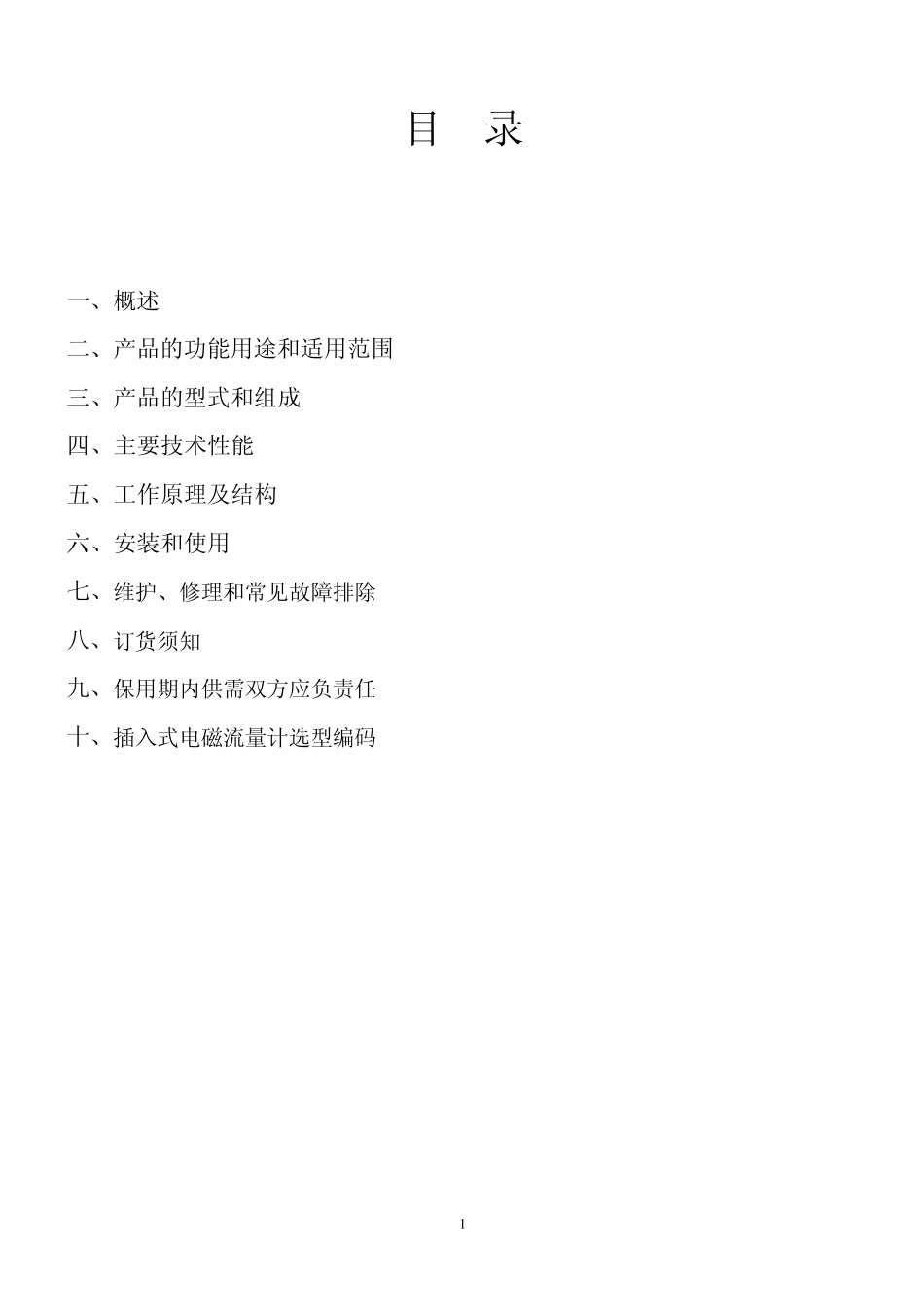

1 目 录 一、概述 二、产品的功能用途和适用范围 三、产品的型式和组成 四、主要技术性能 五、工作原理及结构 六、安装和使用 七、维护、修理和常见故障排除 八、订货须知 九、保用期内供需双方应负责任 十、插入式电磁流量计选型编码 2 插入式电磁流量计说明书 1 . 产品的外形图 电磁流量计是一种测量导电流体体积流量的感应仪表，本公司生产的OMTY/F 型插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据尼库拉磁（RIKURADS）原理，用电磁方法通过测量流体的平均速度，从而获得流体的体积流量。特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管、水泥管、PE 管上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。 2 . 产品的功能用途和适用范围 OMTY/F 型插入式电磁流量传感器（简称传感器）和 OMTZ-1/2 型插入式电磁流量转换器（简称转换器）配套成 OMTY/F 型插入式电磁流量计（简称流量计）用来测量输送管道内各种导电液体的体积流量。 3 传感器具有以下特点： ◆ 传感器内无活动部件，结构简单，工作可靠。 ◆ 插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。 ◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于 20μ s/cm）等物理参数变化的影响。 ◆ 传感器几乎无压力损失，能量损耗极低。 ◆ 较一般流量计的制造成本和安装费用低。特别适于大中径管道流量测量。 ◆ 采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。 ◆ 流量测量范围大。被测量管道内的满量程流速可以1m/s 至 10m/s 任意设定，输出信号与流量呈线性关系。 ◆ 流量计不仅有0~10mA◆ DC 或 4~20mA◆ DC 标准电流输出，同时还1~5kHz 频率输出。 由于流量计（传感器）具有上述一系列优点，因而，已被广泛应用于化工、化纤、冶金、化肥、造纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。. 3 . 产品的型式和组成 4 产品的型式为插入式，与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。 测...
