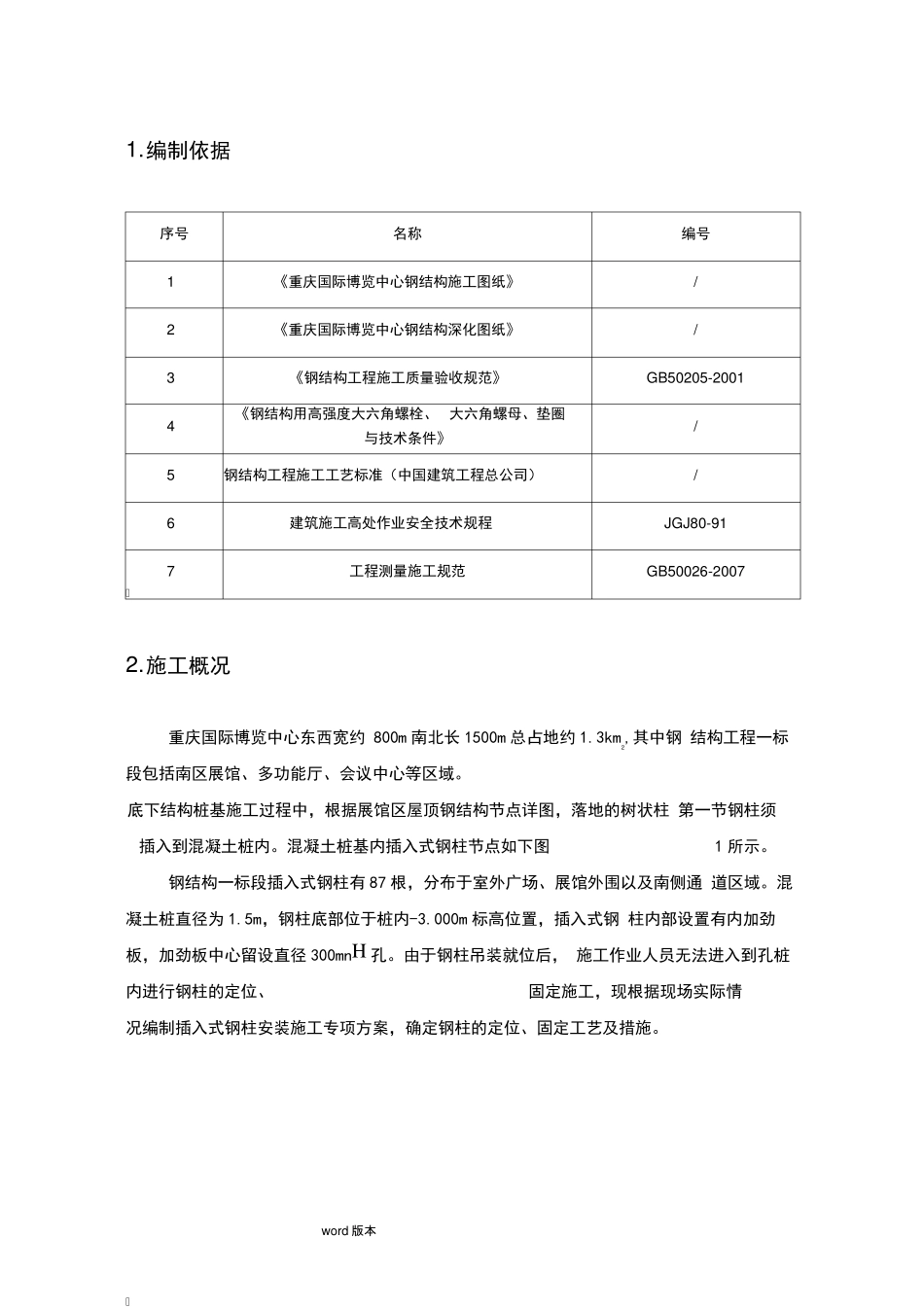

w ord 版本 1. 编制依据 序号 名称 编号 1 《重庆国际博览中心钢结构施工图纸》 / 2 《重庆国际博览中心钢结构深化图纸》 / 3 《钢结构工程施工质量验收规范》 GB50205-2001 4 《钢结构用高强度大六角螺栓、 大六角螺母、垫圈 与技术条件》 / 5 钢结构工程施工工艺标准（中国建筑工程总公司） / 6 建筑施工高处作业安全技术规程 JGJ80-91 7 工程测量施工规范 GB50026-2007 2. 施工概况 重庆国际博览中心东西宽约 800m 南北长 1500m 总占地约 1.3km2,其中钢 结构工程一标段包括南区展馆、多功能厅、会议中心等区域。 底下结构桩基施工过程中，根据展馆区屋顶钢结构节点详图，落地的树状柱 第一节钢柱须插入到混凝土桩内。混凝土桩基内插入式钢柱节点如下图 1 所示。 钢结构一标段插入式钢柱有 87 根，分布于室外广场、展馆外围以及南侧通 道区域。混凝土桩直径为1.5m，钢柱底部位于桩内-3.000m 标高位置，插入式钢 柱内部设置有内加劲板，加劲板中心留设直径300mnH孔。由于钢柱吊装就位后， 施工作业人员无法 进 入到孔桩内进 行 钢柱的定 位、 固 定 施工，现 根据现 场实 际情 况编制插入式钢柱安装施工专 项 方 案 ，确 定 钢柱的定 位、固 定 工艺及措 施。 word 版本 3. 插入式钢柱底安装定位工艺 由于插入式钢柱吊装就位后，作业人员无法进入桩孔内操作，无法直接控制 钢柱标高、中心的测量定位。现采用钢柱定位器、定位锚栓作为钢柱中心定位和 标高定位措施。 3.1. 定位锚栓安装施工 为保证定位锚栓精度，在混凝土孔桩浇筑至柱底标高位置后， 采用化学植筋 方式固定锚栓。混凝土孔桩浇筑至柱底标高位置并初凝后，进行混凝土的浮浆清 除，待混凝土浮浆清理后的桩面标高要求控制钢柱底标高以下 70mn 至 100mm 以 内。 根据原始轴线控制点及标高控制点对现场进行轴线和标高控制点的复测和 加密，形成控制网。在混凝土浮浆清理完成后的桩面上进行测量放线。 放出每根混黑土桩壁 ■ 麵加0 柳 I 用联倒 MMJqMWIW UQ|J4Q |U| ifft 图 1 混凝土桩基内插入式钢柱布置示意图 ■41.. 册 L750 A 一 2 了w ord 版本 钢柱的轴线，标注在护壁的井口，由井口将钢柱轴线引测至桩孔内混凝土桩面上 并定位出定位锚栓位置、画出十字交叉线，在预埋锚栓位置进行钻孔、植筋施工 预埋锚栓钻孔、清孔完成后进行锚栓空复核，精度满足要求后进...
