搅拌机技术协议

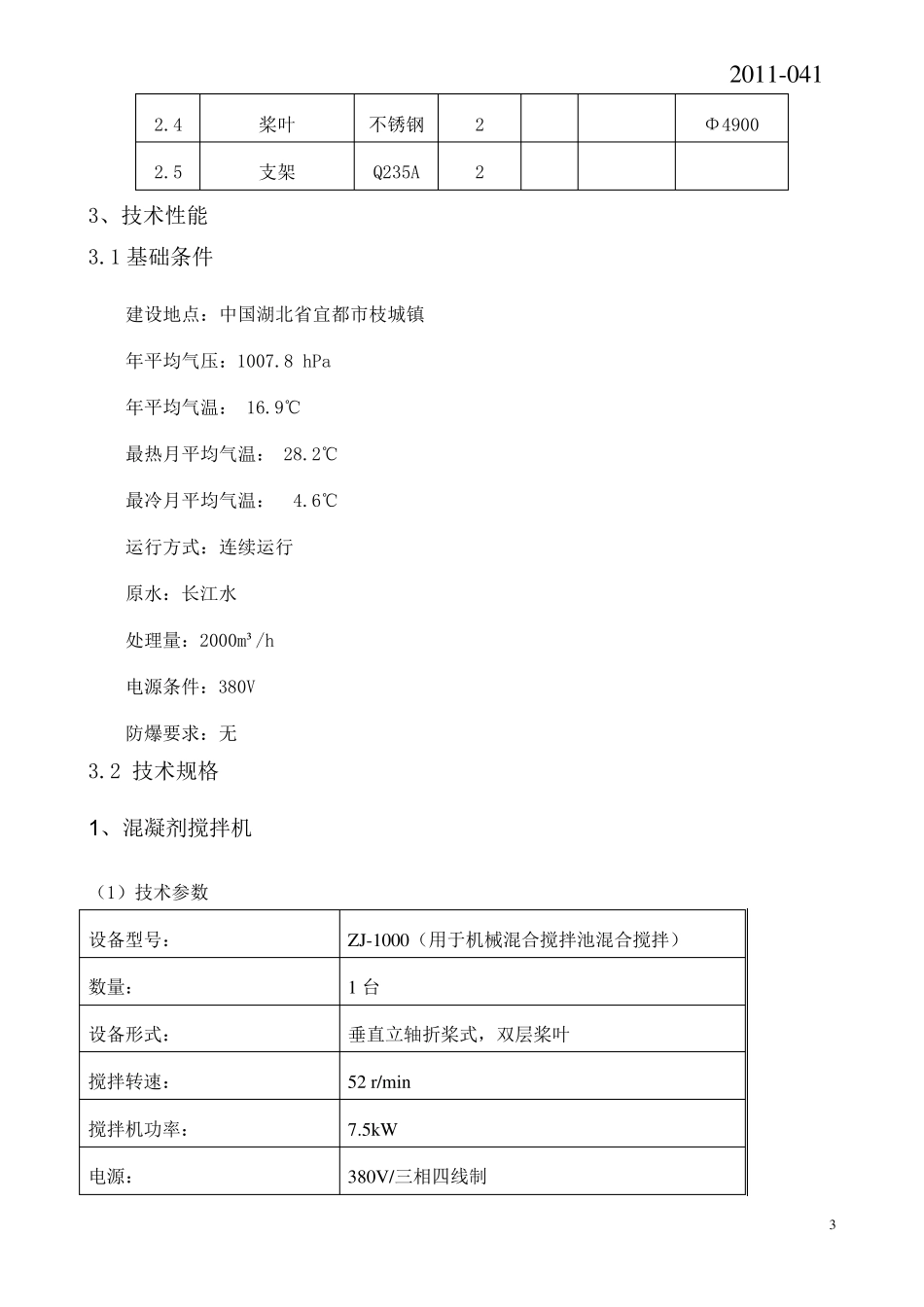

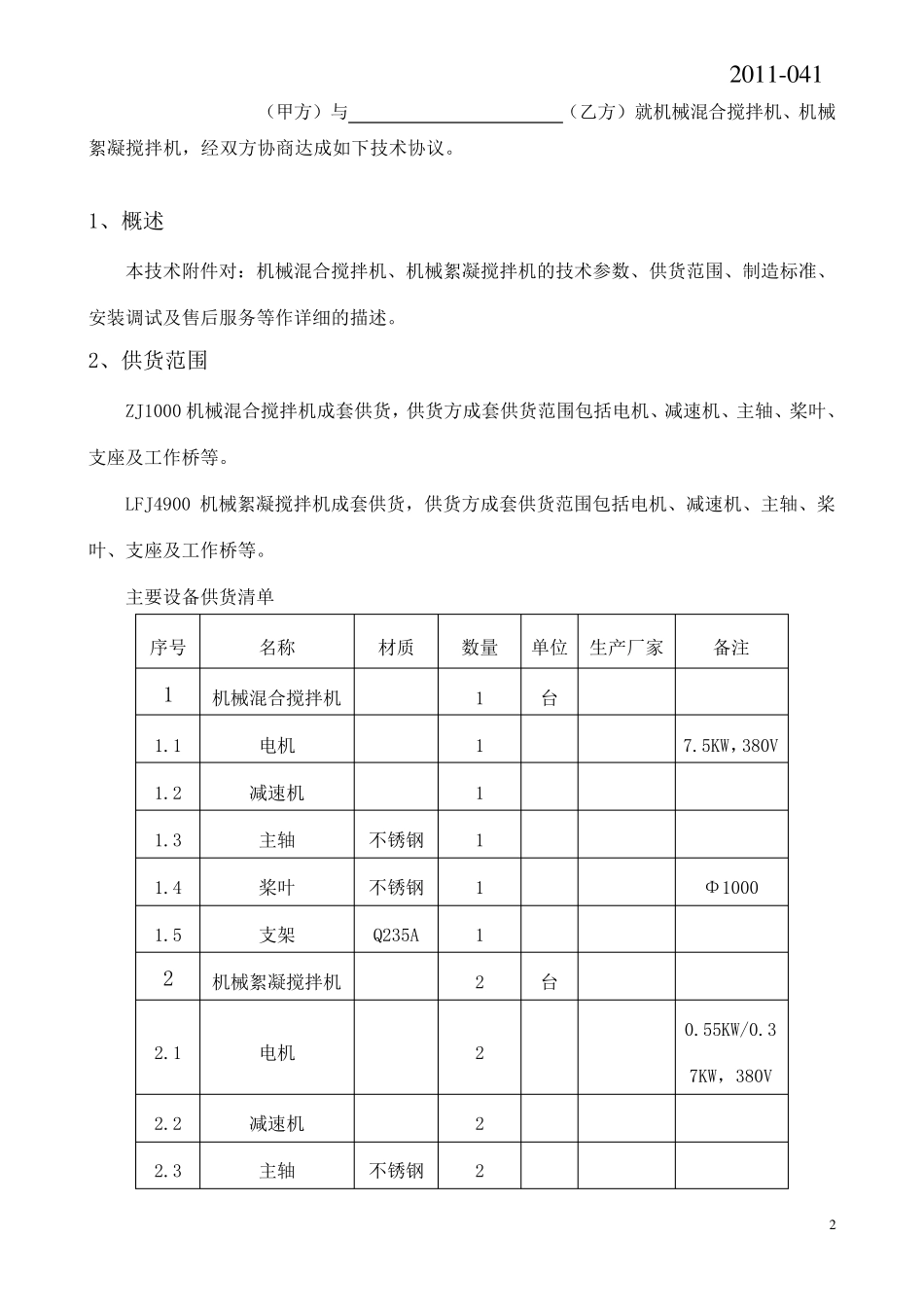

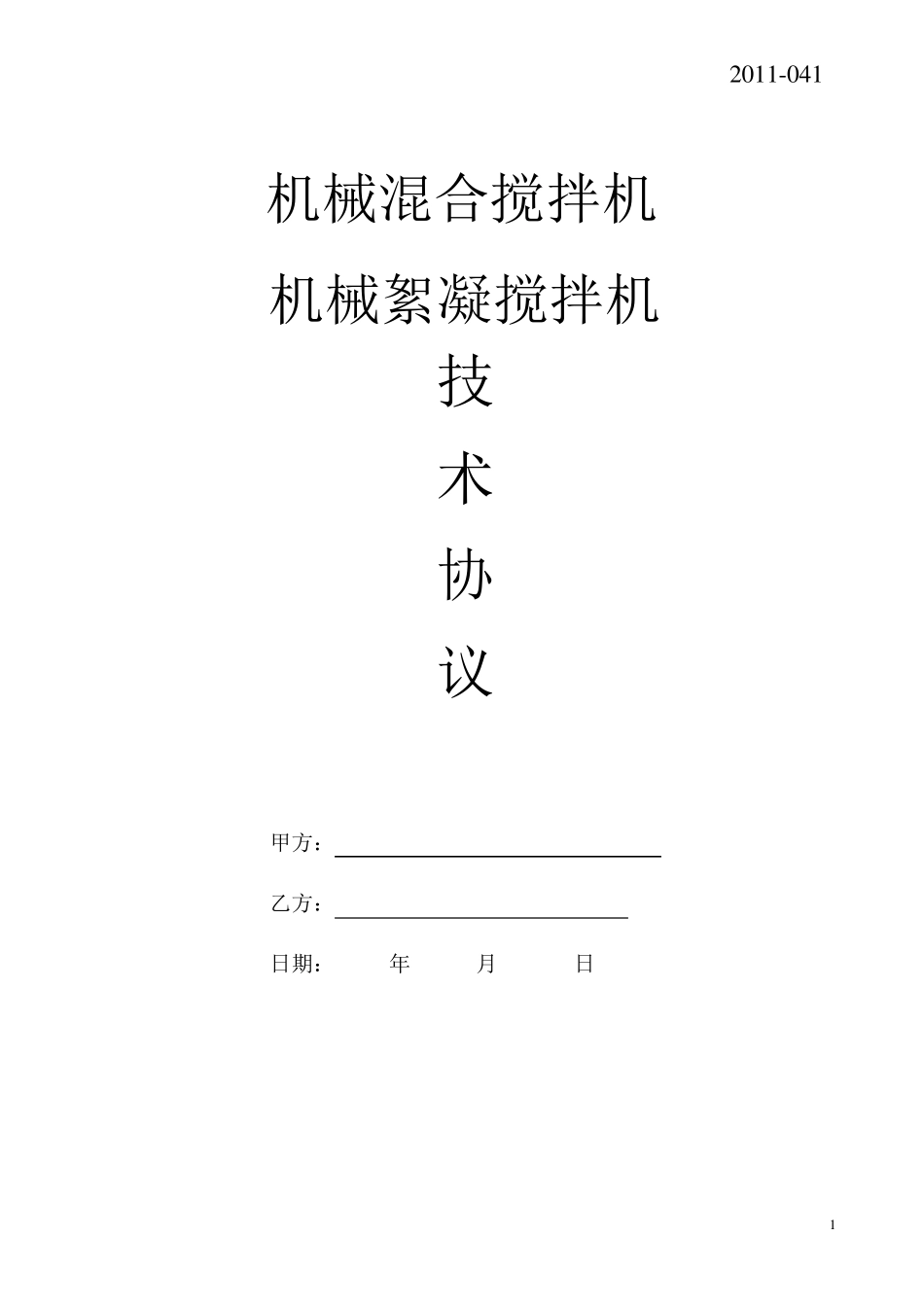

2 0 1 1 -0 4 1 1 机械混合搅拌机 机械絮凝搅拌机 技 术 协 议 甲方： 乙方： 日期： 年 月 日 2 0 1 1 -0 4 1 2 （甲方）与 （乙方）就机械混合搅拌机、机械絮凝搅拌机，经双方协商达成如下技术协议。 1、概述 本技术附件对：机械混合搅拌机、机械絮凝搅拌机的技术参数、供货范围、制造标准、安装调试及售后服务等作详细的描述。 2、供货范围 ZJ1000 机械混合搅拌机成套供货，供货方成套供货范围包括电机、减速机、主轴、桨叶、支座及工作桥等。 LFJ4900 机械絮凝搅拌机成套供货，供货方成套供货范围包括电机、减速机、主轴、桨叶、支座及工作桥等。 主要设备供货清单 序号 名称 材质 数量 单位 生产厂家 备注 1 机械混合搅拌机 1 台 1.1 电机 1 7.5KW，380V 1.2 减速机 1 1.3 主轴 不锈钢 1 1.4 桨叶 不锈钢 1 Φ1000 1.5 支架 Q235A 1 2 机械絮凝搅拌机 2 台 2.1 电机 2 0.55KW/0.37KW，380V 2.2 减速机 2 2.3 主轴 不锈钢 2 2011-041 3 2.4 桨叶 不锈钢 2 Φ4900 2.5 支架 Q235A 2 3、技术性能 3.1 基础条件 建设地点：中国湖北省宜都市枝城镇 年平均气压：1007.8 hPa 年平均气温： 16.9℃ 最热月平均气温： 28.2℃ 最冷月平均气温： 4.6℃ 运行方式：连续运行 原水：长江水 处理量：2000m³/h 电 源 条件：380V 防 爆 要 求 ：无 3.2 技术规 格 1 、混 凝 剂 搅 拌 机 （ 1） 技术参 数 设备 型 号 ： ZJ-1000（ 用 于 机 械 混 合 搅 拌 池 混 合 搅 拌 ） 数 量： 1 台 设备 形 式： 垂 直 立 轴 折 桨式， 双 层 桨叶 搅 拌 转 速 ： 52 r/min 搅 拌 机 功 率 ： 7.5kW 电 源 ： 380V/三 相 四 线 制 2011-041 4 桨叶直径： Φ1000mm 设备材质： 不锈钢 机械混合搅拌池尺寸： 2.5mx2.5mx5m 有效水深： 4.4m 有效容积： 27.5m3 材质： 钢筋混凝土（用户自备） 安装地点： 室外、机械混合池顶部安装 操作要求： 地面操作、电动 （2）工作原理 电动搅拌机主要将水体中的药剂与水进行充分混合。由安装在轴上的搅拌桨在电机和减速机的带动下产生轴向推力，混合池内的水在桨叶的推动下产生一定流动，从而达到混合搅拌的目的。 （3）数据表 设备名称：机械混合搅拌机 设备型号：ZJ-1000 数量：1 台 型式：垂直立轴折...
