搅拌站临时用电专项方案

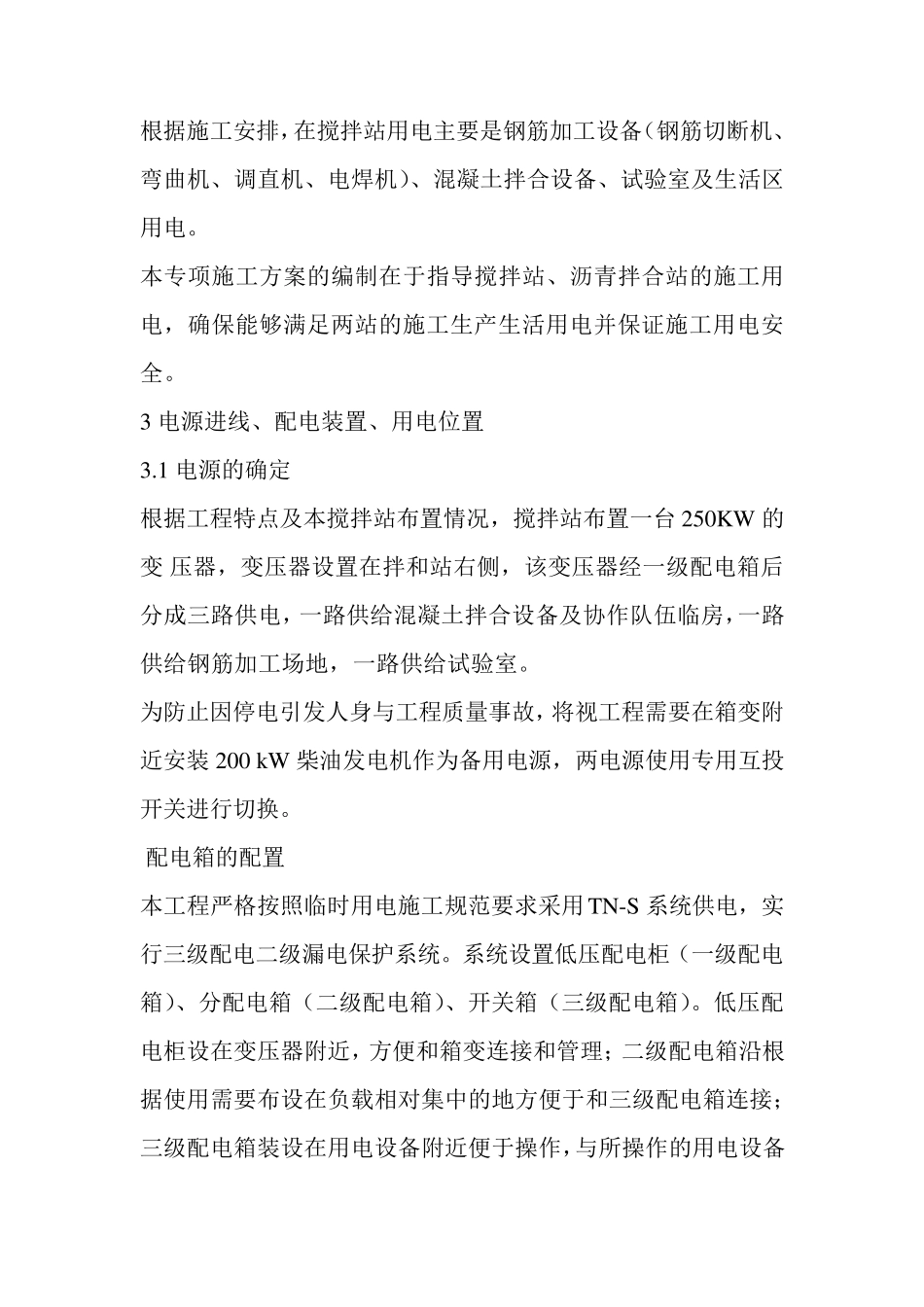

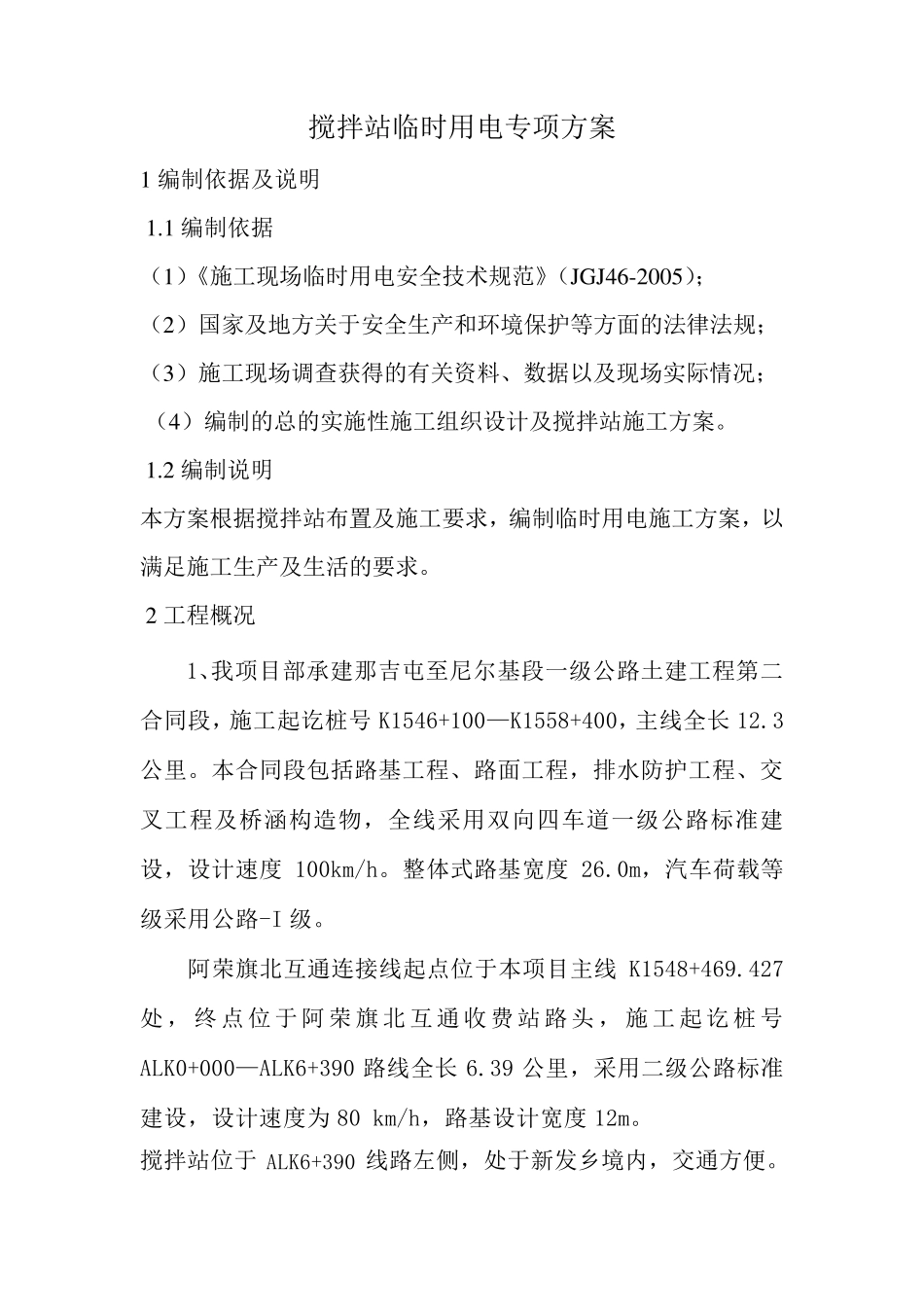

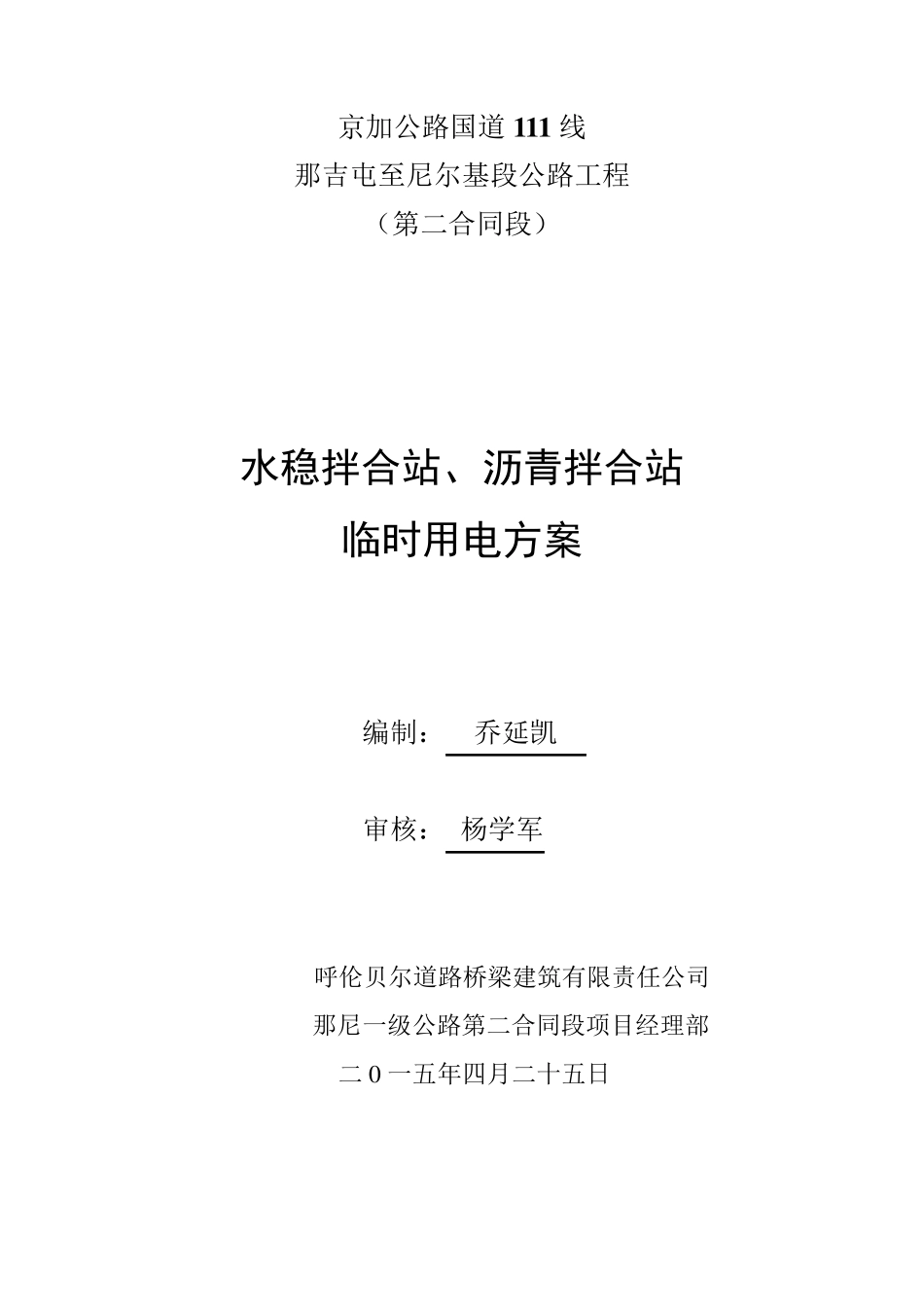

京加公路国道1 1 1 线 那吉屯至尼尔基段公路工程 （第二合同段） 水稳拌合站、沥青拌合站 临时用电方案 编制： 乔延凯 审核： 杨学军 呼伦贝尔道路桥梁建筑有限责任公司 那尼一级公路第二合同段项目经理部 二0 一五年四月二十五日 搅拌站临时用电专项方案 1 编制依据及说明 1.1 编制依据 （1）《施工现场临时用电安全技术规范》（JGJ46-2005）； （2）国家及地方关于安全生产和环境保护等方面的法律法规； （3）施工现场调查获得的有关资料、数据以及现场实际情况； （4）编制的总的实施性施工组织设计及搅拌站施工方案。 1.2 编制说明 本方案根据搅拌站布置及施工要求，编制临时用电施工方案，以满足施工生产及生活的要求。 2 工程概况 1、我项目部承建那吉屯至尼尔基段一级公路土建工程第二合同段，施工起讫桩号K1546+100—K1558+400，主线全长 12.3公里。本合同段包括路基工程、路面工程，排水防护工程、交叉工程及桥涵构造物，全线采用双向四车道一级公路标准建设，设计速度100km/h。整体式路基宽度26.0m，汽车荷载等级采用公路-I 级。 阿荣旗北互通连接线起点位于本项目主线 K1548+469.427处，终点位于阿荣旗北互通收费站路头，施工起讫桩号ALK0+000—ALK6+390 路线全长 6.39 公里，采用二级公路标准建设，设计速度为80 km/h，路基设计宽度12m。 搅拌站位于ALK6+390 线路左侧 ，处于新 发 乡 境内 ，交通方便 。根据施工安排，在搅拌站用电主要是钢筋加工设备（钢筋切断机、弯曲机、调直机、电焊机）、混凝土拌合设备、试验室及生活区用电。 本专项施工方案的编制在于指导搅拌站、沥青拌合站的施工用电，确保能够满足两站的施工生产生活用电并保证施工用电安全。 3 电源进线、配电装置、用电位置 3.1 电源的确定 根据工程特点及本搅拌站布置情况，搅拌站布置一台 250KW 的变 压器，变压器设置在拌和站右侧，该变压器经一级配电箱后分成三路供电，一路供给混凝土拌合设备及协作队伍临房，一路供给钢筋加工场地，一路供给试验室。 为防止因停电引发人身与工程质量事故，将视工程需要在箱变附近安装 200 kW 柴油发电机作为备用电源，两电源使用专用互投开关进行切换。 配电箱的配置 本工程严格按照临时用电施工规范要求采用TN-S 系统供电，实行三级配电二级漏电保护系统。系统设置低压配电柜（一级配电箱）、分配电箱（二级配电箱）、开关箱（三级配电箱）。低压配电柜设在变压器...
