搅拌设备概述VIP专享

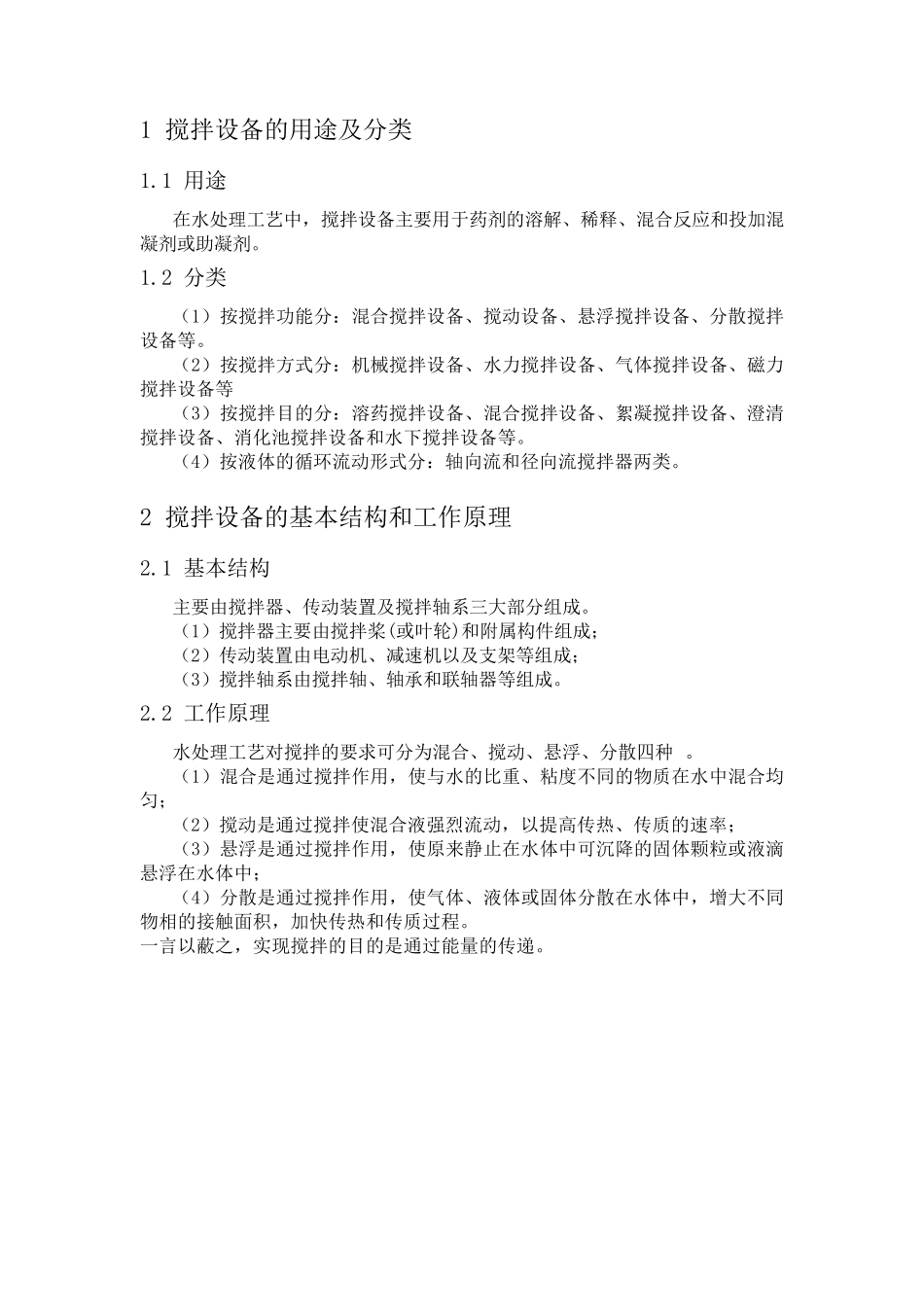

1 搅拌设备的用途及分类 1.1 用途 在水处理工艺中，搅拌设备主要用于药剂的溶解、稀释、混合反应和投加混凝剂或助凝剂。 1.2 分类 （1）按搅拌功能分：混合搅拌设备、搅动设备、悬浮搅拌设备、分散搅拌设备等。 （2）按搅拌方式分：机械搅拌设备、水力搅拌设备、气体搅拌设备、磁力搅拌设备等 （3）按搅拌目的分：溶药搅拌设备、混合搅拌设备、絮凝搅拌设备、澄清搅拌设备、消化池搅拌设备和水下搅拌设备等。 （4）按液体的循环流动形式分：轴向流和径向流搅拌器两类。 2 搅拌设备的基本结构和工作原理 2.1 基本结构 主要由搅拌器、传动装置及搅拌轴系三大部分组成。 （1）搅拌器主要由搅拌桨(或叶轮)和附属构件组成； （2）传动装置由电动机、减速机以及支架等组成； （3）搅拌轴系由搅拌轴、轴承和联轴器等组成。 2.2 工作原理 水处理工艺对搅拌的要求可分为混合、搅动、悬浮、分散四种 。 （1）混合是通过搅拌作用，使与水的比重、粘度不同的物质在水中混合均匀； （2）搅动是通过搅拌使混合液强烈流动，以提高传热、传质的速率； （3）悬浮是通过搅拌作用，使原来静止在水体中可沉降的固体颗粒或液滴悬浮在水体中； （4）分散是通过搅拌作用，使气体、液体或固体分散在水体中，增大不同物相的接触面积，加快传热和传质过程。 一言以蔽之，实现搅拌的目的是通过能量的传递。 2.3 搅拌器的形式与结构 2.3.1 桨式搅拌器 （1）分类：平直叶桨式搅拌器和折叶桨式搅拌器 （2）特点：转速低，对粘度较敏感，桨叶不宜过长。 （3）应用：适用于介质粘度低的液体。主要用于药剂溶解和混合。 （4）桨式搅拌器结构图 (b)平桨(b)折叶桨 桨式搅拌器结构简单,其桨叶一般用扁钢制造的，强度不够时需加肋，单面加肋效果好。 2.3.2 推进式搅拌器 （1）特点：以容积循环为主，循环速率高，剪切作用小，上下翻腾效果好。 （2）应用：药剂溶解和悬浮操作。 （3）推进式搅拌器结构图 图6.4 推进式搅拌器 一般用铸铁、铸钢整体铸造而成，有时也采用焊接。 2.3.3 涡轮式搅拌器 （1）分类：开启式和圆盘式两类，桨叶有平直叶、弯叶和折叶 （2）特点：可使液体均匀地由垂直方向的运动改变成水平方向的运动，自涡轮流出的高速液流沿切线方向散开，从而在整个液体内得到剧烈搅动。 （3）应用：搅拌器广泛用于快速溶解和进行乳化操作 （4）涡轮式搅拌器结构 2.3.4 其它型式搅拌器 其它类型的搅拌器还有框式、锚式、螺...
