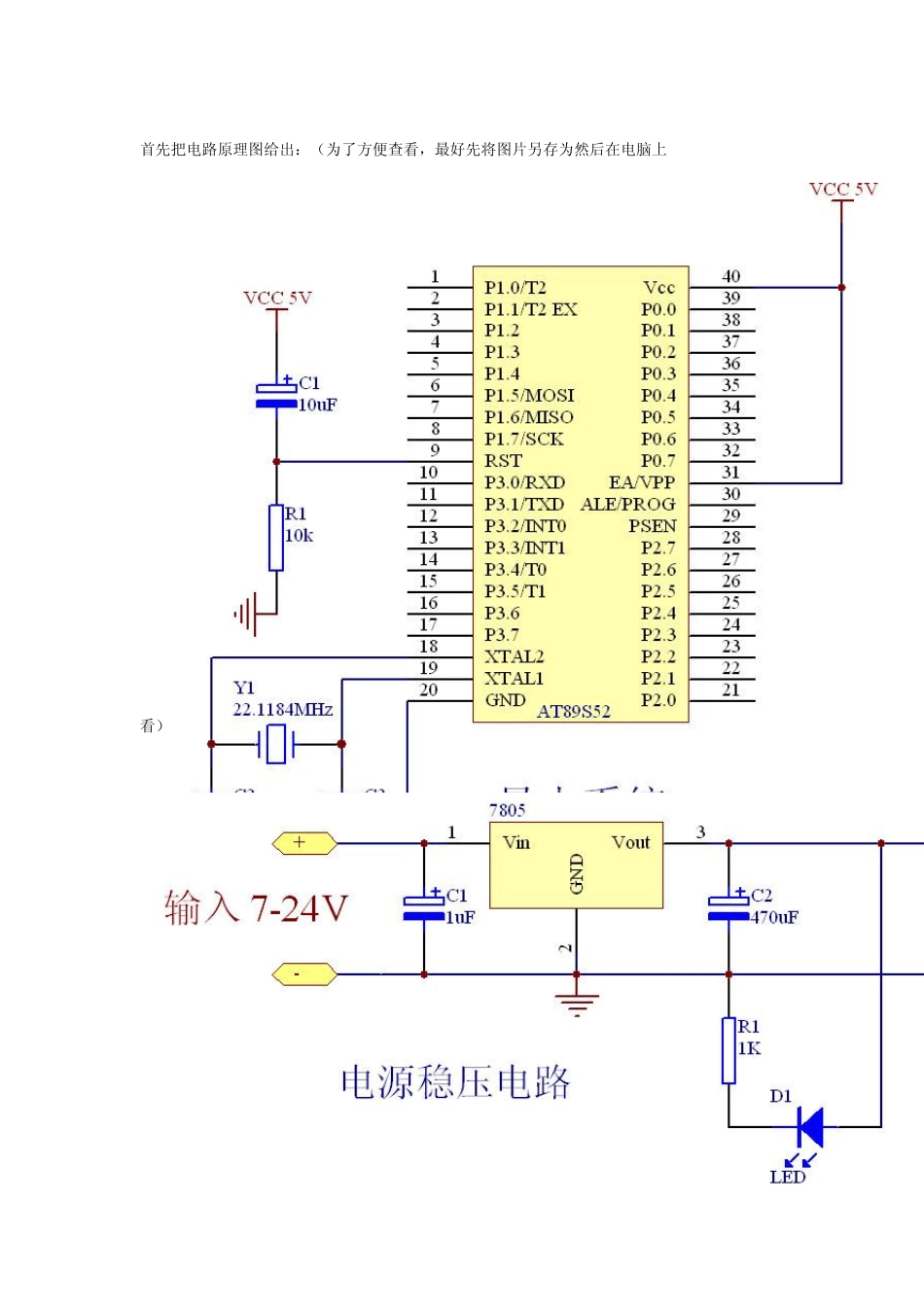

搭建51最小系统ISP下载电路串口电路_第2页
2/6
搭建51最小系统ISP下载电路串口电路_第3页
3/6
搭建51 最小系统 IS P 下载电路 串口电路 先大致超高度概括一下,要自己玩玩51那必须得有硬件,俗话说的:“硬件是躯体, 软件是灵魂”,当它们两者一旦合作起来,那么自己的DIY做品就完成了!身体是革命的本钱 ,所以需要先把身体“锻炼”好,好了,Let’Go!!! 表单一:最小系统所需元件 1. AT89S52 芯片 一个 2. 稳压管 7805 一个 3. 470uF、10uF 点解电容 各一个 4. 22.1184MHz 无源晶振 一个 5. 22pF 瓷片电容 两个 6. 100 欧电阻 四个 7. 2.2K 欧电阻 两个 8. 1K 欧电阻 若干 9. 排针、LED 若干 10. 普通小开关 一个 11. 并口、串口(公头) 各一个 12. 74HC373 芯片、芯片坐 各一个 13. MAX232 芯片、芯片坐 各一个 14. 万用板(洞洞板) 若干(多买点吧) 15. 准备有串口线和并口线、下载软件ISPlay 1.5(附件里我已经给出了) 首先把电路原理图给出:(为了方便查看,最好先将图片另存为然后在电脑上看) 接着就按照电路原理图进行残酷的手工焊接了,有个小偷懒的技巧,买万用版时最好买两联 的三联的,不要那种全是单个洞的板子,那样几个点连一起时焊起来就比较费劲了!下面是 我用的万用板: 最终实物图: 还有两个必要的部分,这里做成模块形式,方便以后的制作和使用: 下载软件(PC 端):见附件!
