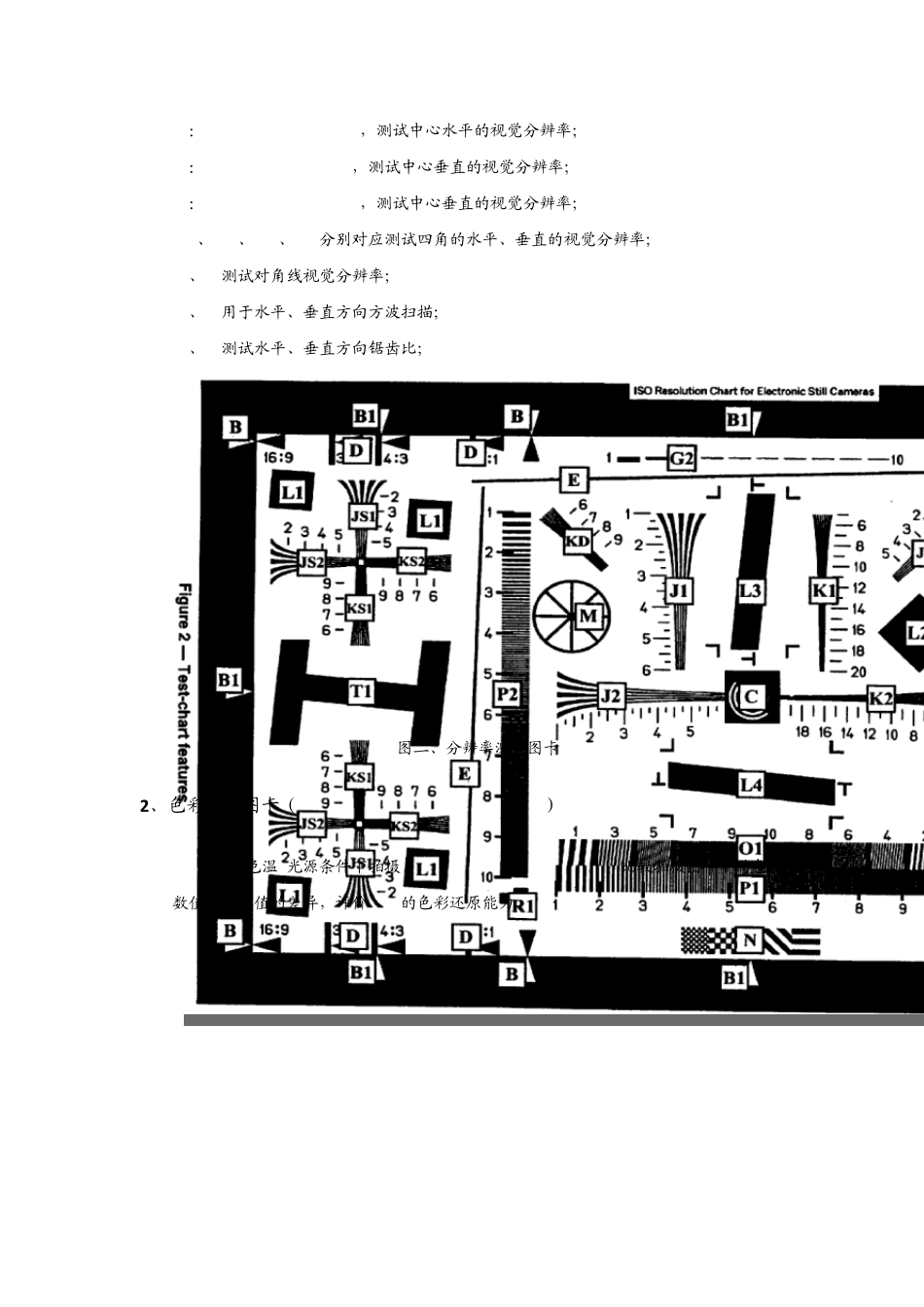

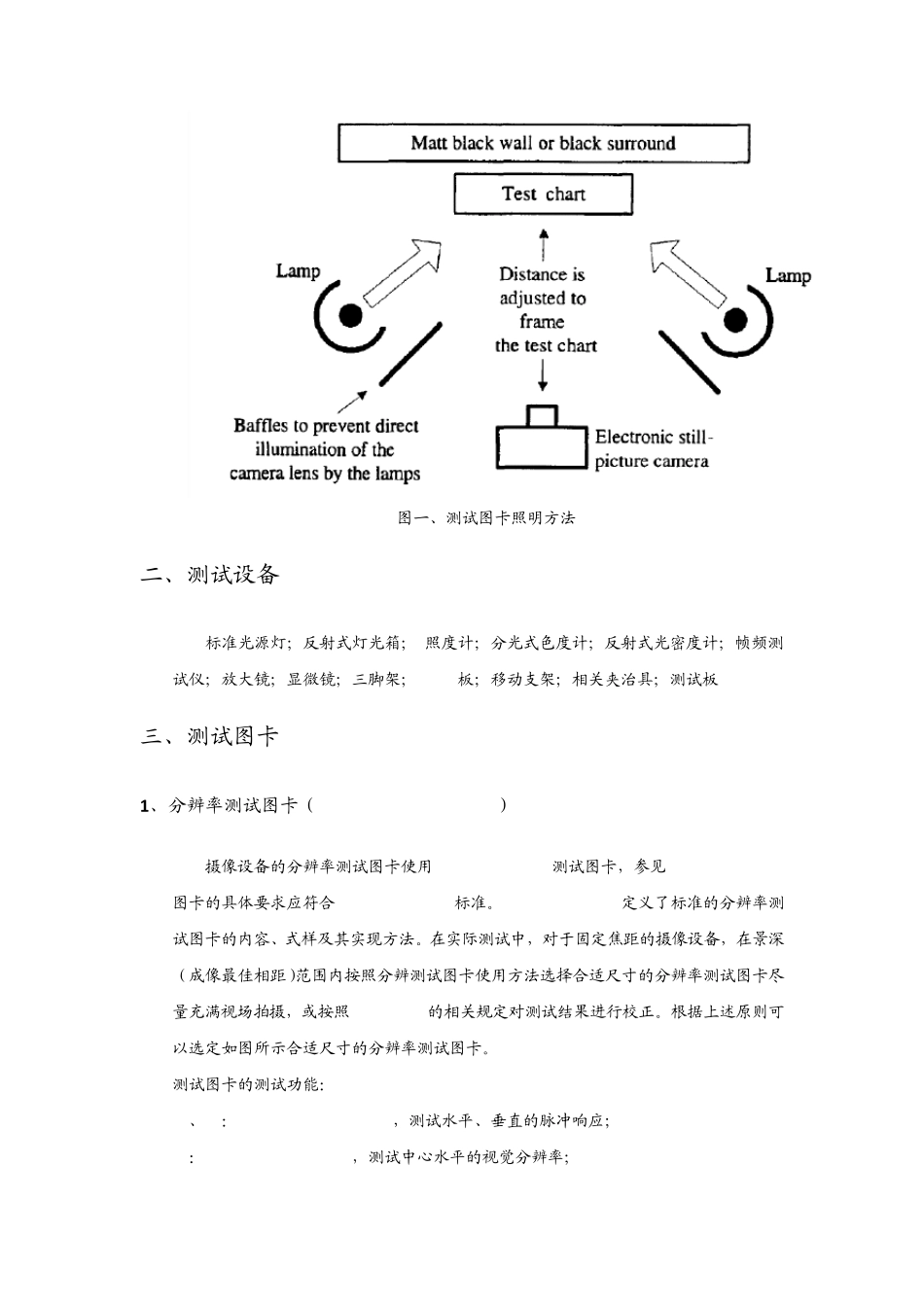

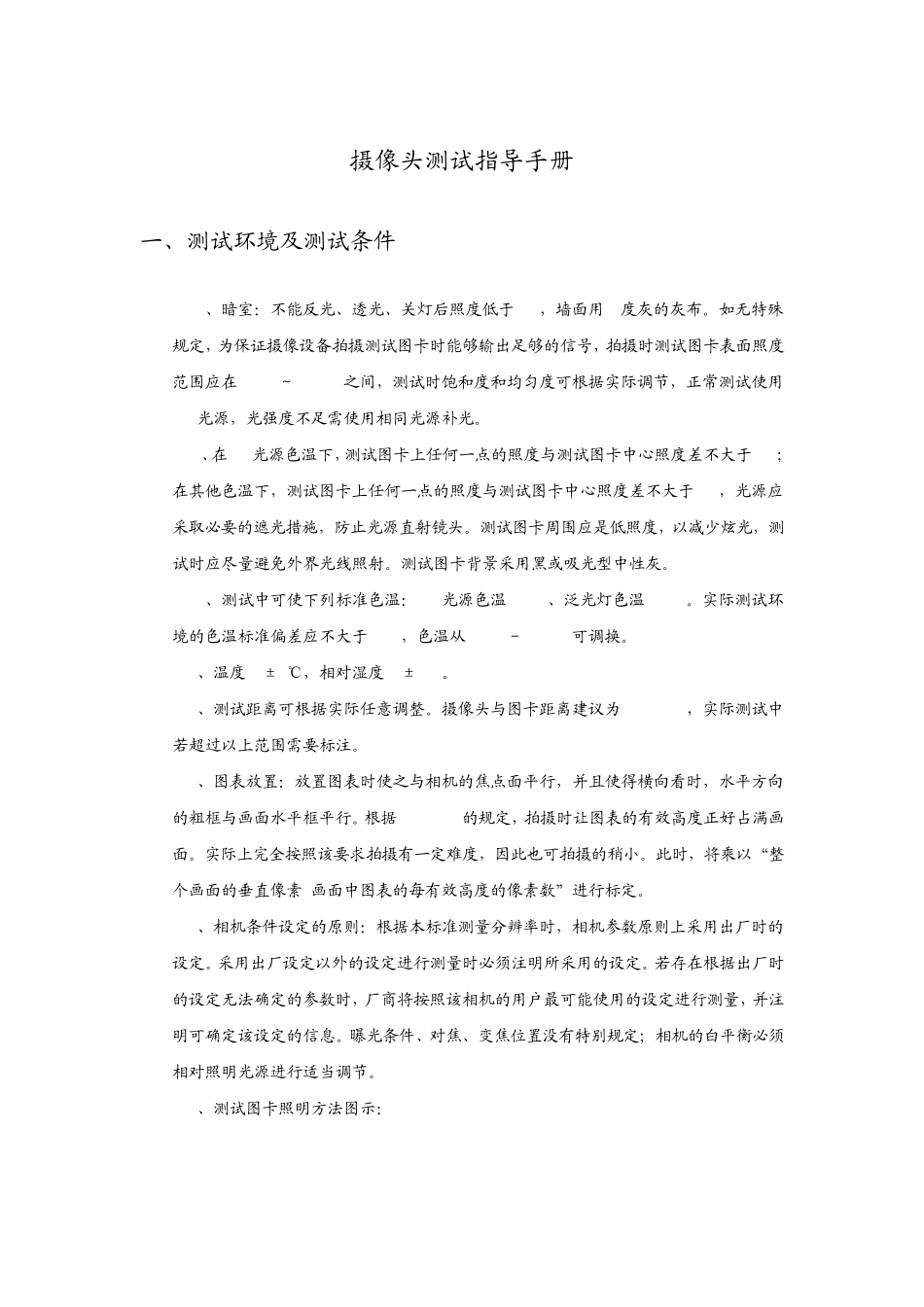

摄像头测试指导手册 一、测试环境及测试条件 1、暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。 2、在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。测试图卡周围应是低照度，以减少炫光，测试时应尽量避免外界光线照射。测试图卡背景采用黑或吸光型中性灰。 3、测试中可使下列标准色温：D65光源色温6500K、泛光灯色温3400K。实际测试环境的色温标准偏差应不大于200K，色温从2700k－7500k 可调换。 4、温度20±2℃，相对湿度50±20%。 5、测试距离可根据实际任意调整。摄像头与图卡距离建议为80-130cm，实际测试中若超过以上范围需要标注。 6、图表放臵：放臵图表时使之与相机的焦点面平行，并且使得横向看时，水平方向的粗框与画面水平框平行。根据iso12233的规定，拍摄时让图表的有效高度正好占满画面。实际上完全按照该要求拍摄有一定难度，因此也可拍摄的稍小。此时，将乘以“整个画面的垂直像素/画面中图表的每有效高度的像素数”进行标定。 7、相机条件设定的原则：根据本标准测量分辨率时，相机参数原则上采用出厂时的设定。采用出厂设定以外的设定进行测量时必须注明所采用的设定。若存在根据出厂时的设定无法确定的参数时，厂商将按照该相机的用户最可能使用的设定进行测量，并注明可确定该设定的信息。曝光条件、对焦、变焦位臵没有特别规定；相机的白平衡必须相对照明光源进行适当调节。 8、测试图卡照明方法图示： 图一、测试图卡照明方法 二、测试设备 标准光源灯；反射式灯光箱； 照度计；分光式色度计；反射式光密度计；帧频测试仪；放大镜；显微镜；三脚架；chart板；移动支架；相关夹治具；测试板 三、测试图卡 1 、分辨率测试图卡（ISO12233-2000 Chart） 摄像设备的分辨率测试图卡使用ISO 12233-2000 测试图卡，参见ISO 12233-2000.图卡的具体要求应符合ISO 12233-2000 标准。ISO 12233-2000 定义了标准的分辨率测试图卡的内容、式样及其实现方法。在实际测试中，对于固定焦距的摄像设备，在景深（成像最佳相距）范围内...
