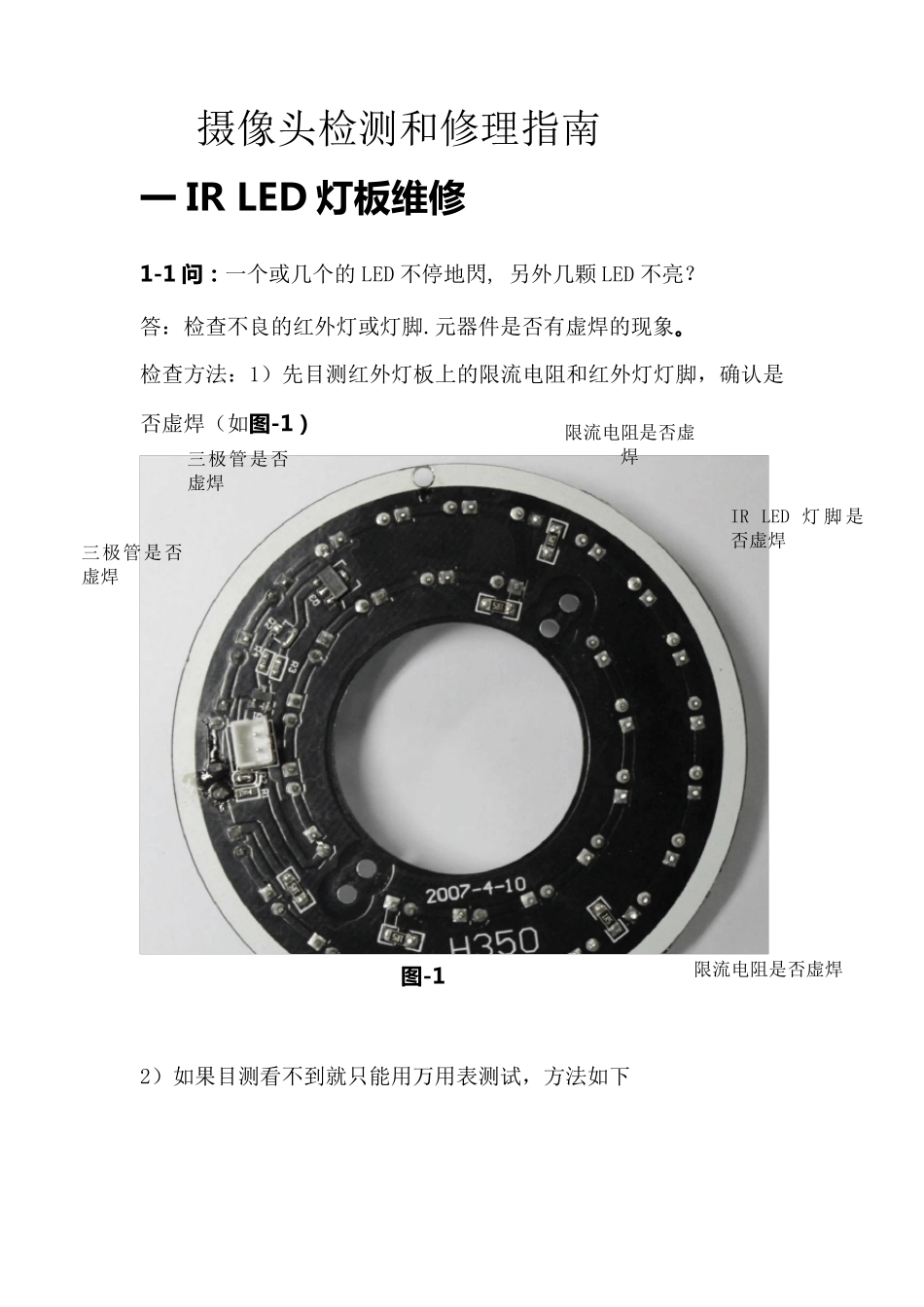

摄像头检测和修理指南 一 IR LED 灯 板 维 修 1-1 问 ： 一个或几个的 LED 不停地閃, 另外几颗 LED 不亮？ 答：检查不良的红外灯或灯脚.元器件是否有虚焊的现象。 检查方法：1）先目测红外灯板上的限流电阻和红外灯灯脚，确认是否虚焊（如图-1） 图-1 2）如果目测看不到就只能用万用表测试，方法如下 IR LED 灯 脚 是否虚焊 限流电阻是否虚焊 限流电阻是否虚焊 三极管是否虚焊 三极管是否虚焊 2.1）把万能表开启扭到二极管档位，（如 图-2） 图-2 2.2）把万用表的两个表笔接触不亮一组灯上的每个灯的两个灯脚，观察万用表的数显数值。如果显示为 1，对调两个表笔，观察数值。如果红外灯正常，此处数值应该是 1.100-1.299；如果出现为其他数值，说明红外灯不良，（如 图-3） 万用表旋钮打到二极管测量档位 IR LED 灯不良 IR LED 灯正常 IR LED 灯不良 图-3 维修方法： 1.检查出有虚焊的补焊即可； 2.测量出不良的红外灯更换即可。 3.如果用以上的检测方法都没有发现异常，就是机板在运输途中损坏，就必须换灯板！用上面（1 、2）的方法，可以修理好 IR LED坏或虚焊引起的灯板问题。 1-2 问：IR LED 灯全部长亮或不亮？ 答：整个红外灯不亮与长亮检测与维修的方法与上面基本一致，如果用以上的检测方法都没有发现异常，就是光敏电阻或三极管坏（如图-4 图-5），换掉即可！ 更换三极管 更换三极管 图 -4 图-5 维修时注意事项 1.测量红外灯时，发现一个灯坏，应更换该灯后，及时测量该红外灯以及灯板。 2.使用万用表测量时，应断开灯板电源。 3.换红外灯时，焊接时注意正负极方向。 二 镜头和主板维修 光敏电阻 2-1 问：所有连接线全部连接了，显示无图象？ 答：请查看摄像机供电电源是否供电，（如图-6）如果DC12V 正负0.5V供电正常。 图-6 请查看BNC 复合视频头是否连接牢固或松动，（如图-7） 图-7 如果以上都没问题，就要查看摄像机内部连接和机板是否有问题了。 2-2 问：我对摄像机内部连接和机板的设计不是很了解，我怎样才能处理和修理这个问题呢？ 万用表调到直流电压测试档 摄像机供电电源 卡扣要扣到位 DC12V 正负0.5V 1）用螺丝批打开摄像机，注意尽可能不要把螺丝搞滑牙，以免不能安装回去。 2）打开摄像机后会看到机板（如图-8），注意台面要清洁，要带静电环，以免人体静电烧坏芯片，对所用到的工具也要做静电处理。 图-8 先检查内部的连...
