撬装大件设备吊装方案

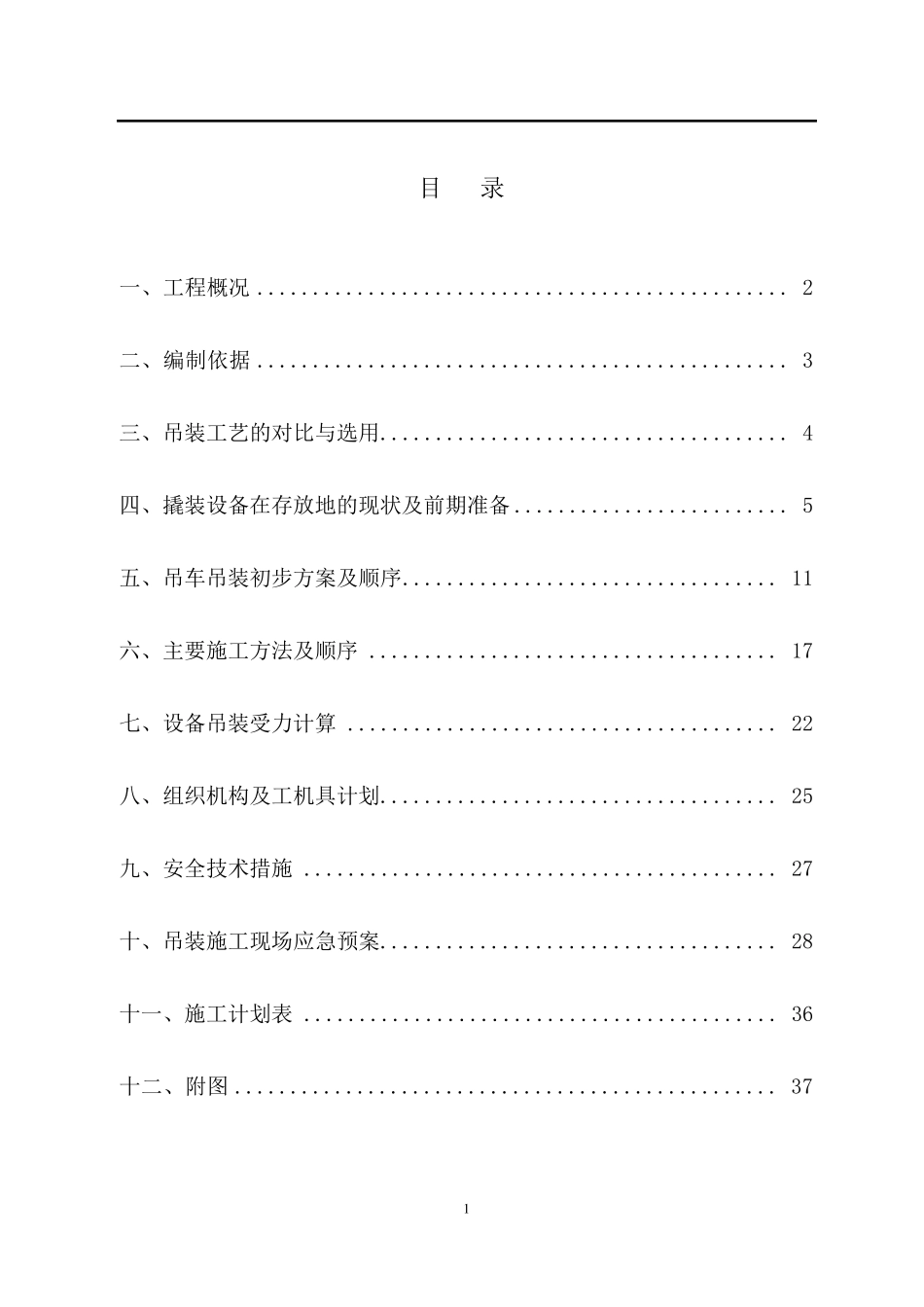

1 目 录 一、工程概况 ................................................ 2 二、编制依据 ................................................ 3 三、吊装工艺的对比与选用 ..................................... 4 四、撬装设备在存放地的现状及前期准备 ......................... 5 五、吊车吊装初步方案及顺序 .................................. 11 六、主要施工方法及顺序 ..................................... 17 七、设备吊装受力计算 ....................................... 22 八、组织机构及工机具计划 .................................... 25 九、安全技术措施 ........................................... 27 十、吊装施工现场应急预案 .................................... 28 十一、施工计划表 ........................................... 36 十二、附图 ................................................. 37 2 一、工程概况 1 、主要情况 XXXXXXX 液化天然气工程有限公司“XX 小型橇装液化装置建设工程” 为科研转工程项目 ，前身是由XXX 气电集团研发中心和XXXX 航天远方科技有限公司共同研发建设的具有自主知识产权的国内首套可移动式液化装置。根据各设备的用处作用不同， 本项目设备区域分为：调压计量单元；储运单元；工艺撬装区及公用工程撬装区四大板块。本次工程共有各类设备22 台（套），且大（重）型超限大件设备较多。其中以LNG 储罐（V1301 ）最重，单重达54 吨，其容积达150m³，高 度 达23 米 ，安 装形 式为立 式整 体 安 装；压缩 机 撬，单重48 吨，外 形 尺 寸为12000×3000mm，安 装型式为卧式整 体 安 装；由于设计考虑到相互设备之间的安 全距离问题，各设备布局相对较为分散，这样有利于单台设备的吊装但同时需要吊车及吊具多次移位，劳动强度 增大，从 一定 程度 上 增加 吊装的成 本，延 长 了 吊装的工期 。因 此 ，该 装置区内大件设备的吊装方案 的制 定 及方案 的优 化至 关 重要，也 是保 安 全保 工期 的关 键 所 在 。 2、施 工条 件及倒 运过 程的工作划 分 目前，所 有设备均 未 到达现 场 ，所 有撬块装置（贸 易 计量撬除 外 ）存 放 于XXX雷 厂 房 及XX 产业 园 重工所 厂 房 内。其他 定 性 设备厂 家 暂 时未 到货 ，起 重...
