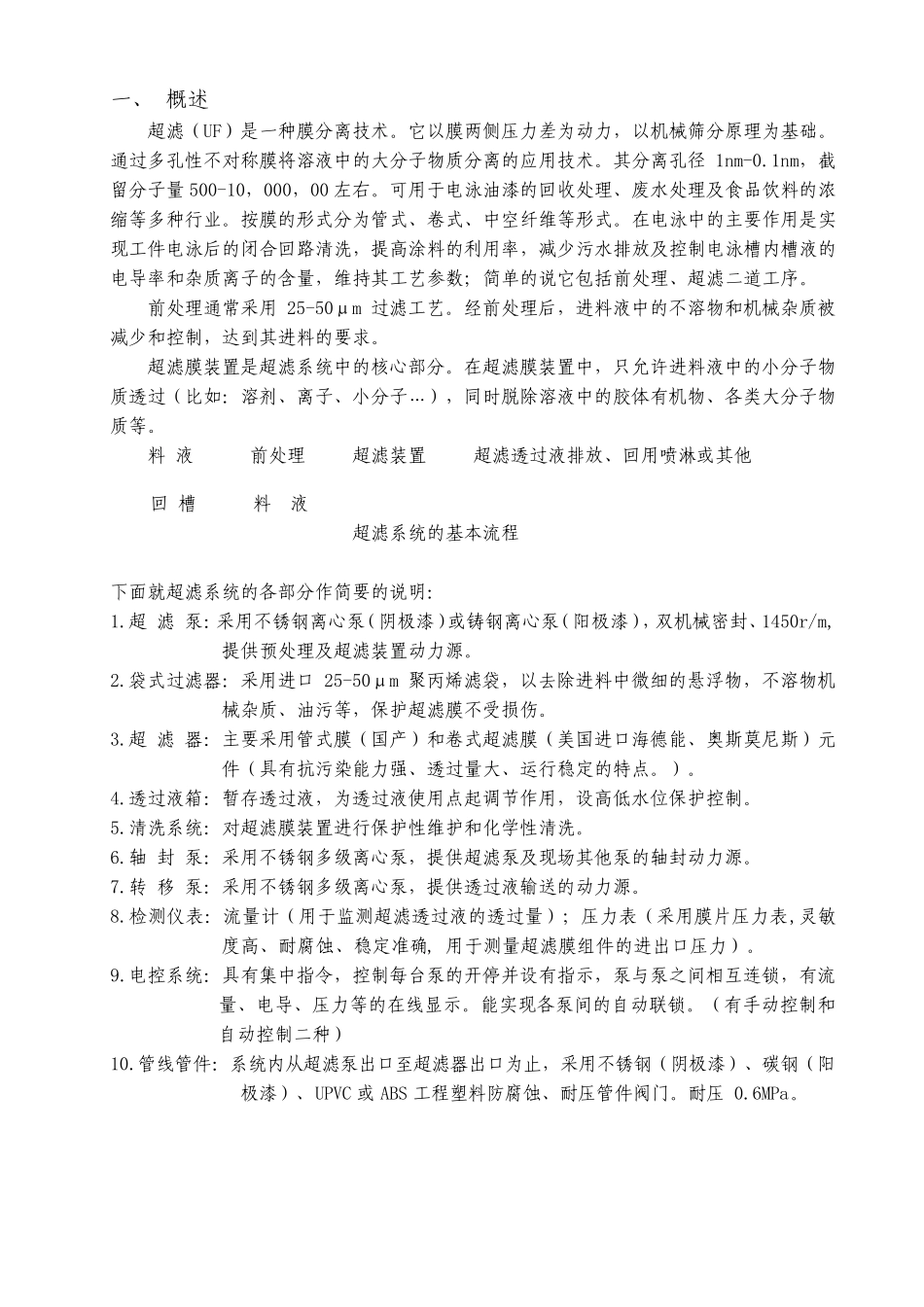

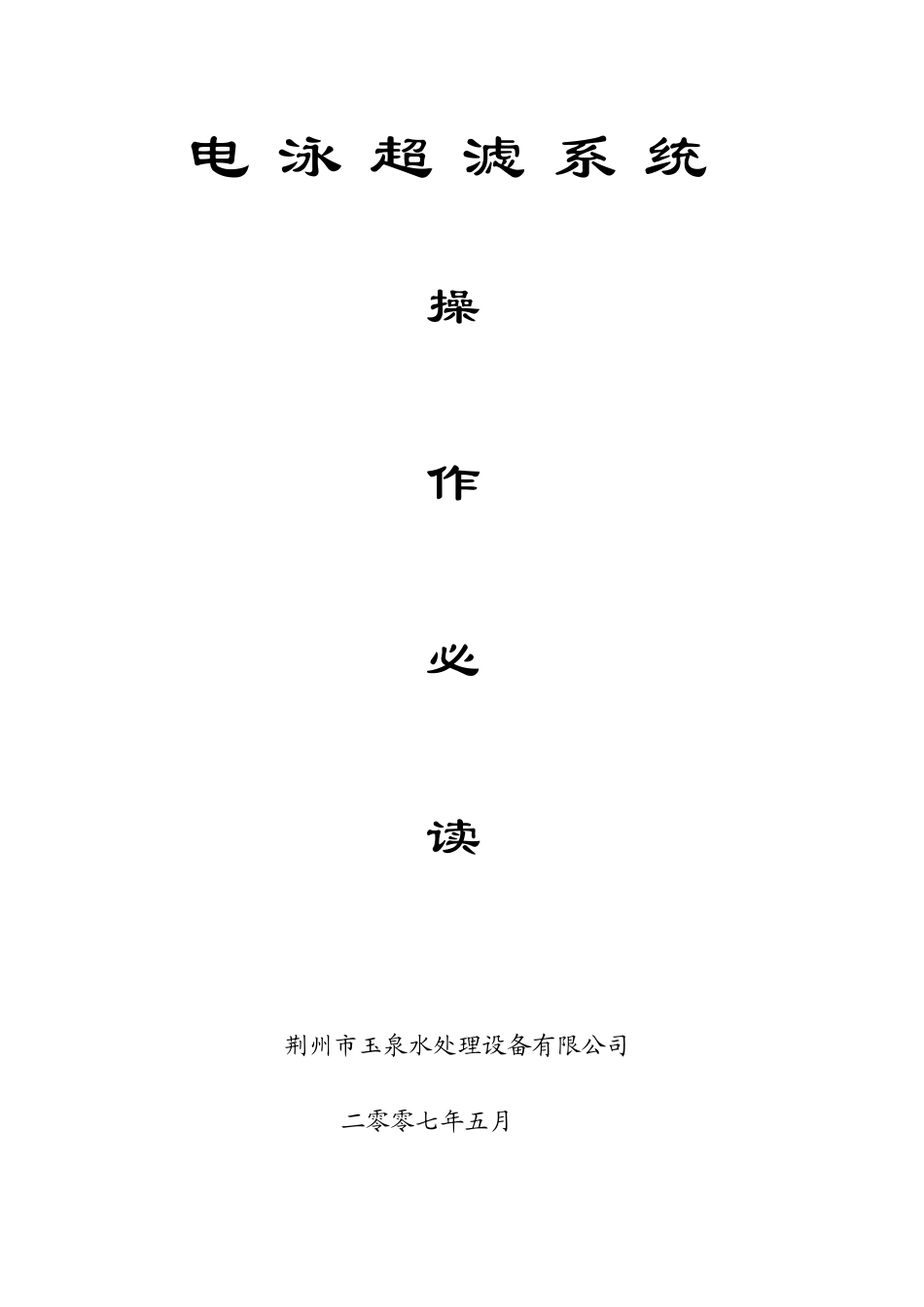

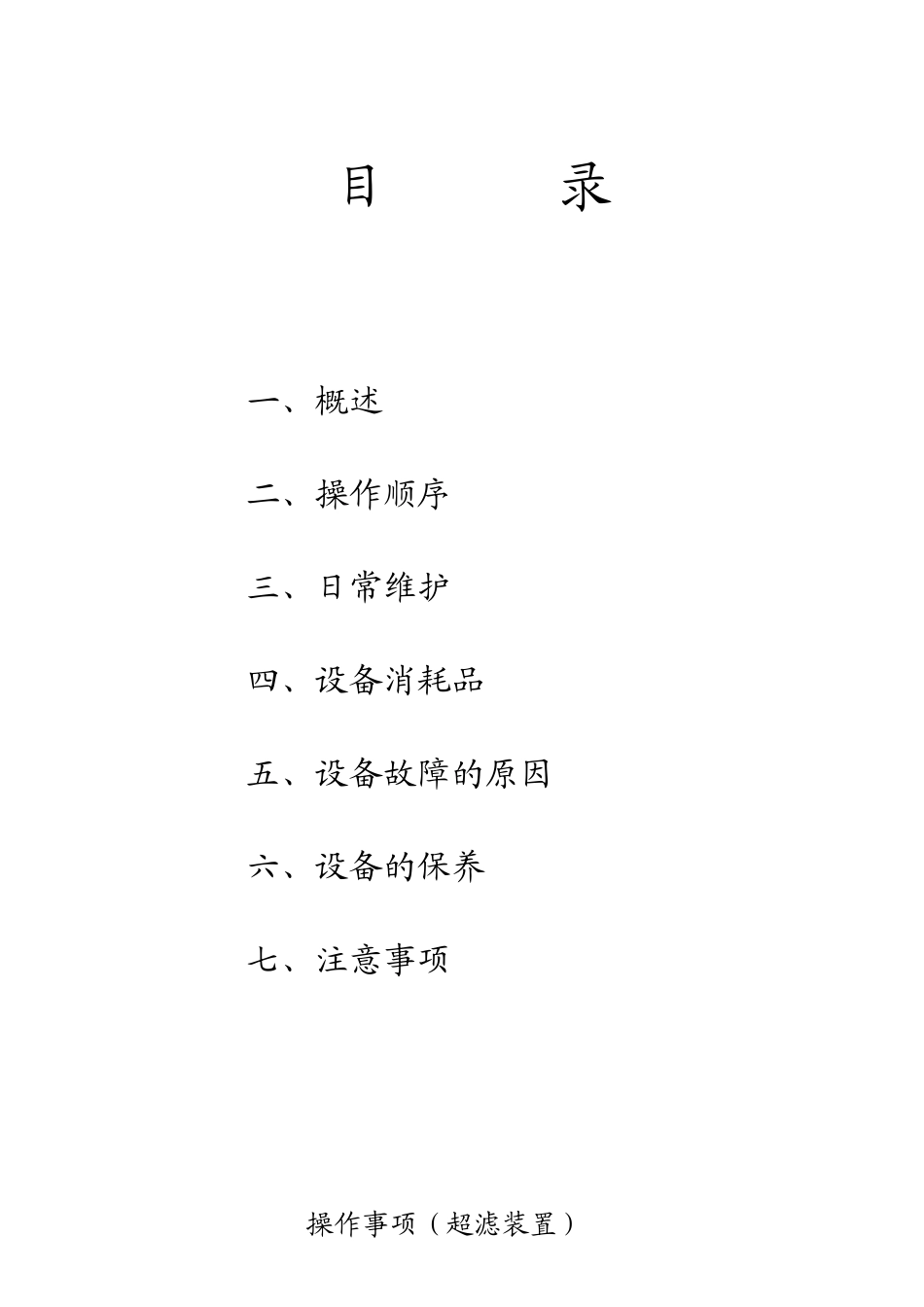

电 泳 超 滤 系 统 操 作 必 读 荆州市玉泉水处理设备有限公司 二零零七年五月 目 录 一、概述 二、操作顺序 三、日常维护 四、设备消耗品 五、设备故障的原因 六、设备的保养 七、注意事项 操作事项（超滤装置） 一、 概述 超滤（UF）是一种膜分离技术。它以膜两侧压力差为动力，以机械筛分原理为基础。通过多孔性不对称膜将溶液中的大分子物质分离的应用技术。其分离孔径 1nm-0.1nm，截留分子量 500-10，000，00 左右。可用于电泳油漆的回收处理、废水处理及食品饮料的浓缩等多种行业。按膜的形式分为管式、卷式、中空纤维等形式。在电泳中的主要作用是实现工件电泳后的闭合回路清洗，提高涂料的利用率，减少污水排放及控制电泳槽内槽液的电导率和杂质离子的含量，维持其工艺参数；简单的说它包括前处理、超滤二道工序。 前处理通常采用 25-50μm 过滤工艺。经前处理后，进料液中的不溶物和机械杂质被减少和控制，达到其进料的要求。 超滤膜装置是超滤系统中的核心部分。在超滤膜装置中，只允许进料液中的小分子物质透过（比如：溶剂、离子、小分子…），同时脱除溶液中的胶体有机物、各类大分子物质等。 料 液 前处理 超滤装置 超滤透过液排放、回用喷淋或其他 回 槽 料 液 超滤系统的基本流程 下面就超滤系统的各部分作简要的说明： 1.超 滤 泵：采用不锈钢离心泵（阴极漆）或铸钢离心泵（阳极漆），双机械密封、1450r/m,提供预处理及超滤装置动力源。 2.袋式过滤器：采用进口 25-50μm 聚丙烯滤袋，以去除进料中微细的悬浮物，不溶物机械杂质、油污等，保护超滤膜不受损伤。 3.超 滤 器：主要采用管式膜（国产）和卷式超滤膜（美国进口海德能、奥斯莫尼斯）元件（具有抗污染能力强、透过量大、运行稳定的特点。）。 4.透过液箱：暂存透过液，为透过液使用点起调节作用，设高低水位保护控制。 5.清洗系统：对超滤膜装置进行保护性维护和化学性清洗。 6.轴 封 泵：采用不锈钢多级离心泵，提供超滤泵及现场其他泵的轴封动力源。 7.转 移 泵：采用不锈钢多级离心泵，提供透过液输送的动力源。 8.检测仪表：流量计（用于监测超滤透过液的透过量）；压力表（采用膜片压力表,灵敏度高、耐腐蚀、稳定准确, 用于测量超滤膜组件的进出口压力）。 9.电控系统：具有集中指令，控制每台泵的开停并设有指示，泵与泵之间相互连锁，有流量、电导、压力等的在线显示。能实现各泵间的自动联锁。...
