支护钢管桩施工方案

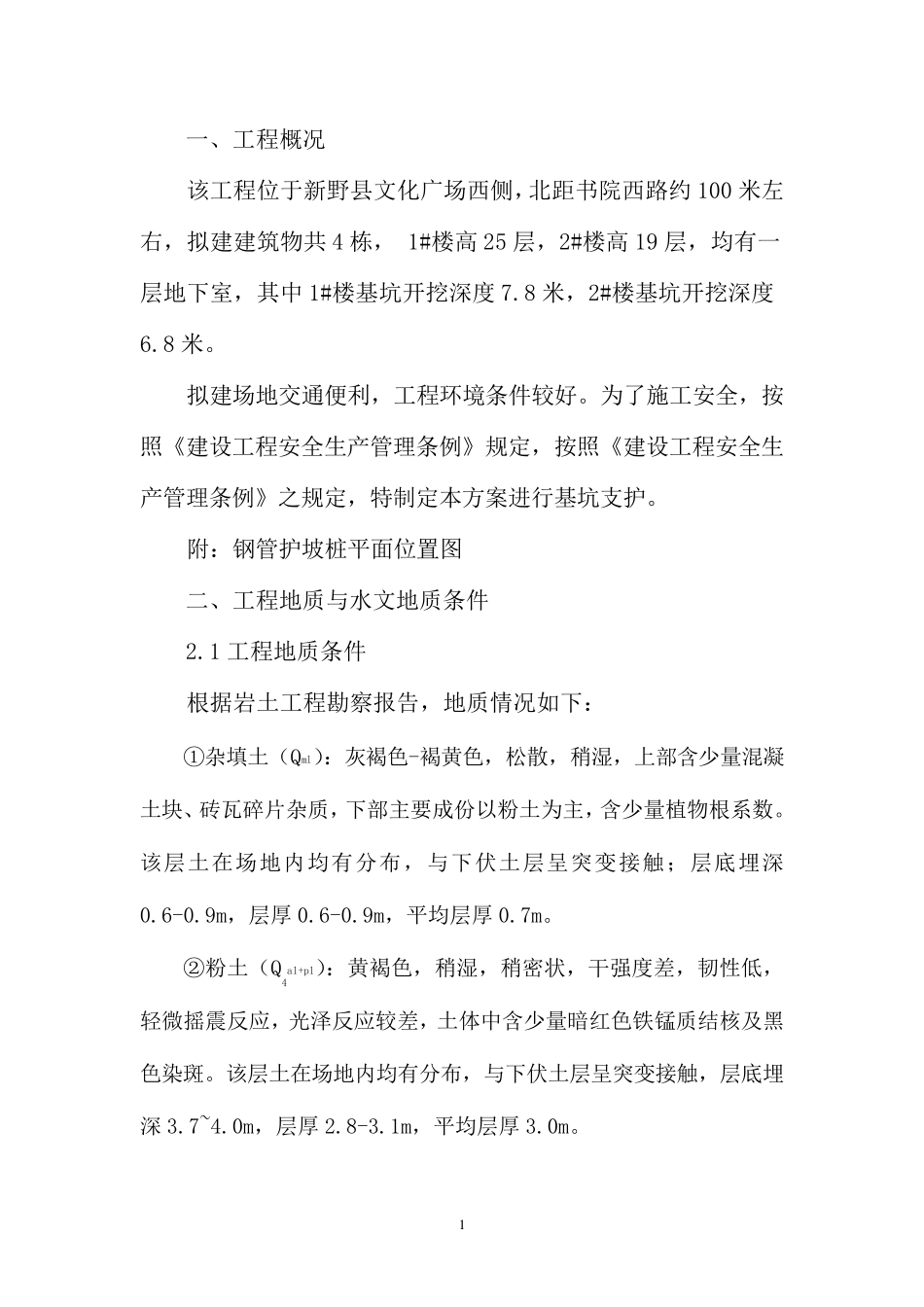

1 一、工程概况 该工程位于新野县文化广场西侧，北距书院西路约100 米左右，拟建建筑物共4 栋， 1#楼高25 层，2#楼高19 层，均有一层地下室，其中1#楼基坑开挖深度7.8 米，2#楼基坑开挖深度6.8 米。 拟建场地交通便利，工程环境条件较好。为了施工安全，按照《建设工程安全生产管理条例》规定，按照《建设工程安全生产管理条例》之规定，特制定本方案进行基坑支护。 附：钢管护坡桩平面位置图 二、工程地质与水文地质条件 2.1 工程地质条件 根据岩土工程勘察报告，地质情况如下： ①杂填土（Qml）：灰褐色-褐黄色，松散，稍湿，上部含少量混凝土块、砖瓦碎片杂质，下部主要成份以粉土为主，含少量植物根系数。该层土在场地内均有分布，与下伏土层呈突变接触；层底埋深0.6-0.9m，层厚0.6-0.9m，平均层厚0.7m。 ②粉土（Q4al+pl）：黄褐色，稍湿，稍密 状 ，干 强 度差 ，韧 性 低 ，轻 微 摇 震 反 应 ，光 泽 反 应 较差 ，土体 中含少量暗 红 色铁 锰 质结 核 及 黑色染 斑 。该层土在场地内均有分布，与下伏土层呈突变接触，层底埋深3.7~4.0m，层厚2.8-3.1m，平均层厚3.0m。 2 ③细砂（Q4al+pl）：黄色，稍湿-饱水，稍密，上部含少量泥质成份，砂粒成份以石英、长石为主，砂中含少量云母及其它暗色矿物质，局部地段夹约 10-20cm 左右的粉土薄夹层，呈透镜体状。该层土在场地内均有分布，与下部伏土层呈渐变接触，层底埋深 6.5-7.1m，层厚3.2-4.1m，平均层厚 3.7m。 ④中砂（Q4al+pl）：黄色，饱水，稍密状，成份以石英岩、石英砂岩为主，砂粒成份以石英、长石为主，砂中含少量云母及其它暗色矿物质，该层土在场地内均有分布，与下伏土层呈渐变接触，层底埋深17.1-17.8m，层厚 10.1-10.5m，平均层厚 10.4m。 ⑤粗砂（Q3al+pl）：黄褐色，饱水，中密，砂粒成份以石英、长石为主，偶见砾石，分选均匀。该层在本场地内均有分布，与下伏地层呈渐变接触。层底埋深 19.4-19.8m，层厚 1.9-2.3m，平均层厚 2.2m。 ⑥含砾粗砂（Q2al+pl）：黄褐色，饱水，中密-密实，砾石含量约10%左右，成份以石英岩、石英砂岩为主，粒径约在 0.2-0.4cm 左右，磨圆度一般；砂粒成份以石英、长石为主，分选性一般，级配不良。该层土在场地内均有分布，与下部土层呈渐变接触，层底埋深30.1-30.7m，层厚 10.5-11.0m，平均层厚 10.8m。 ⑦泥质含砾粗砂（Q2a l + p l）：灰黄色，饱水，密实，泥含量约25....
