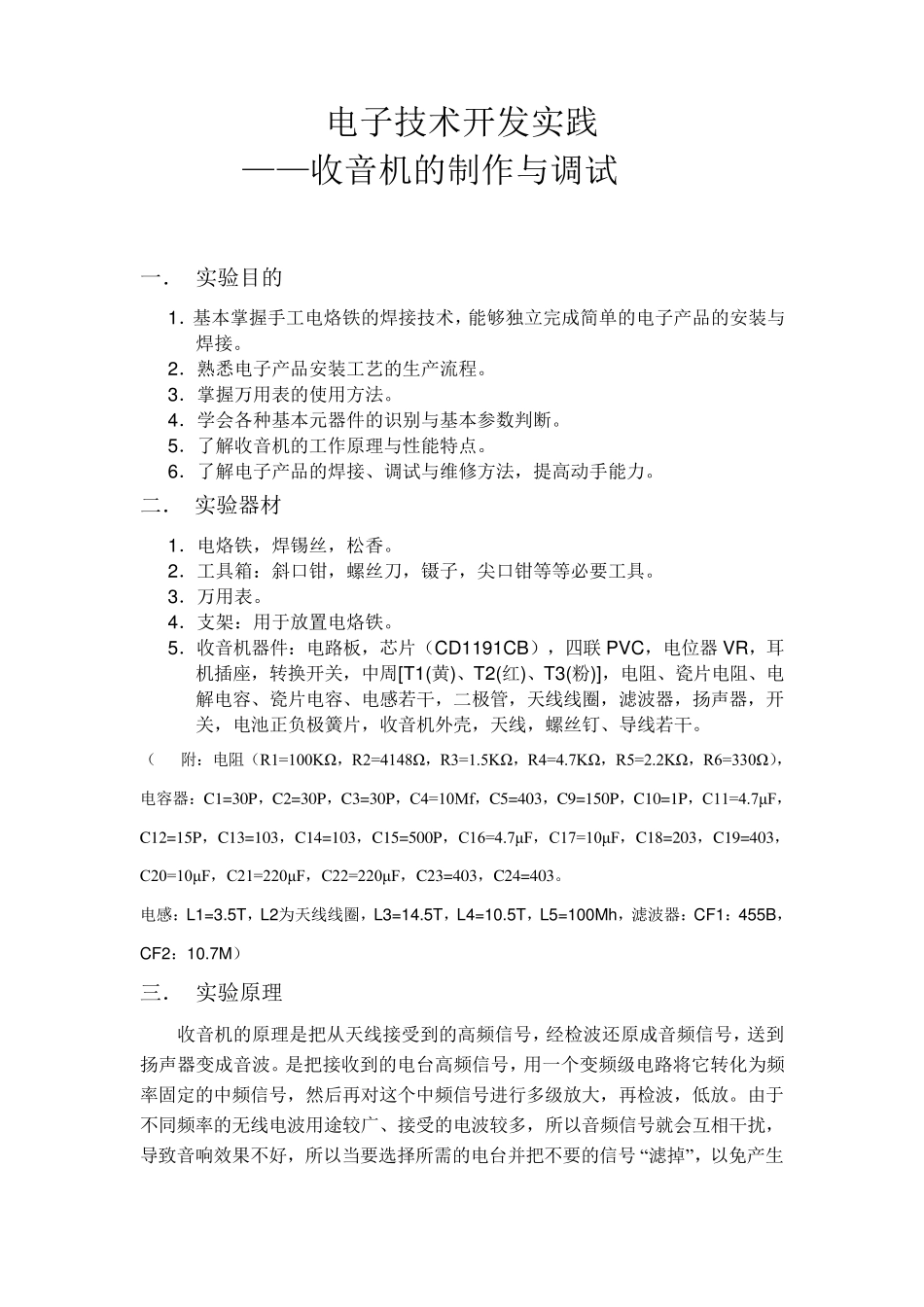

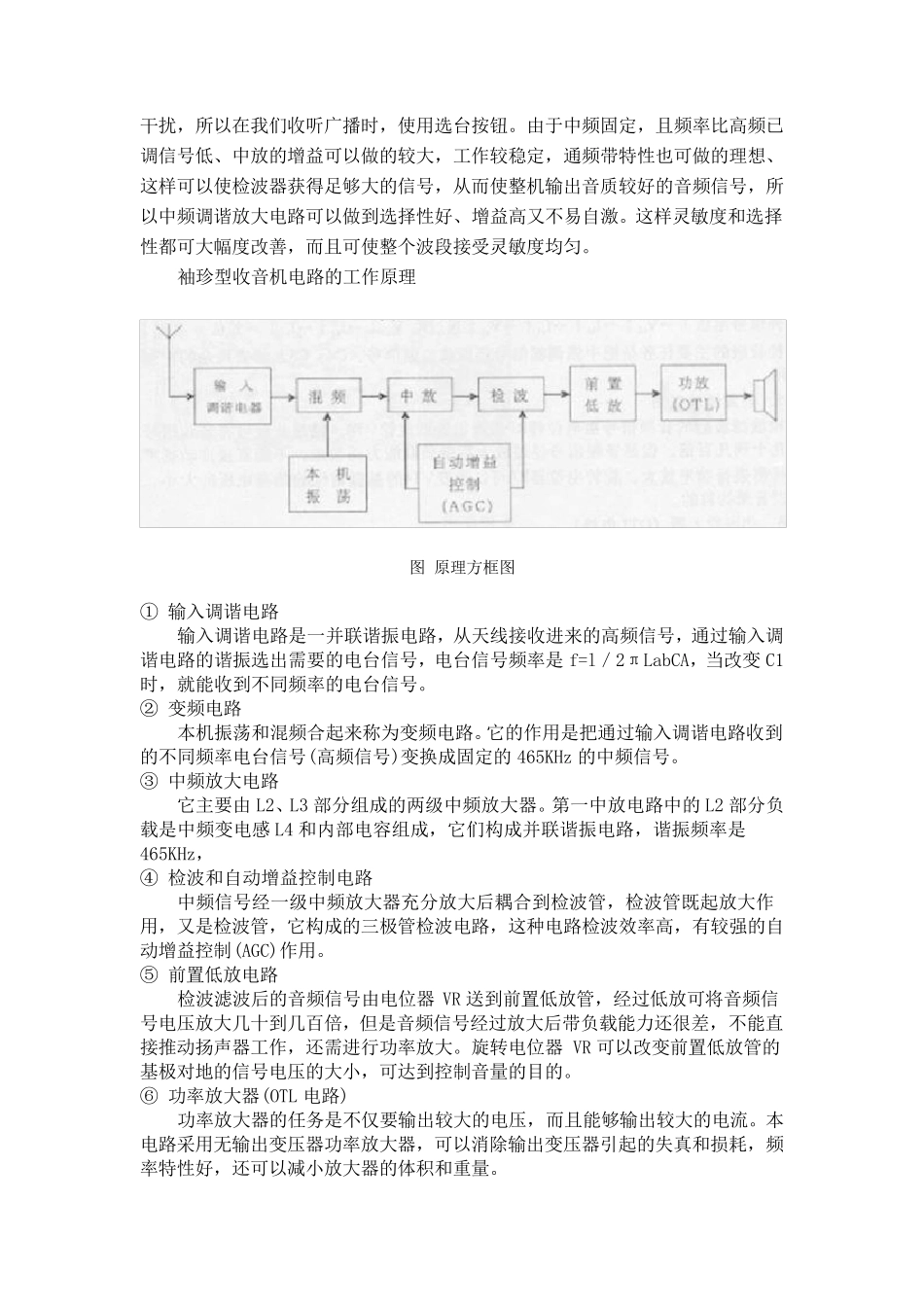

电子技术开发实践 ——收音机的制作与调试 一． 实验目的 1．基本掌握手工电烙铁的焊接技术，能够独立完成简单的电子产品的安装与焊接。 2．熟悉电子产品安装工艺的生产流程。 3．掌握万用表的使用方法。 4．学会各种基本元器件的识别与基本参数判断。 5．了解收音机的工作原理与性能特点。 6．了解电子产品的焊接、调试与维修方法，提高动手能力。 二． 实验器材 1．电烙铁，焊锡丝，松香。 2．工具箱：斜口钳，螺丝刀，镊子，尖口钳等等必要工具。 3．万用表。 4．支架：用于放置电烙铁。 5．收音机器件：电路板，芯片（CD1191CB），四联 PVC，电位器 VR，耳机插座，转换开关，中周[T1(黄)、T2(红)、T3(粉)]，电阻、瓷片电阻、电解电容、瓷片电容、电感若干，二极管，天线线圈，滤波器，扬声器，开关，电池正负极簧片，收音机外壳，天线，螺丝钉、导线若干。 （ 附：电阻（R1=100KΩ，R2=4148Ω，R3=1.5KΩ，R4=4.7KΩ，R5=2.2KΩ，R6=330Ω），电容器：C1=30P，C2=30P，C3=30P，C4=10Μf，C5=403，C9=150P，C10=1P，C11=4.7μF，C12=15P，C13=103，C14=103，C15=500P，C16=4.7μF，C17=10μF，C18=203，C19=403，C20=10μF，C21=220μF，C22=220μF，C23=403，C24=403。 电感：L1=3.5T，L2为天线线圈，L3=14.5T，L4=10.5T，L5=100Mh ，滤波器：CF1：455B，CF2：10.7M） 三． 实验原理 收音机的原理是把从天线接受到的高频 信 号 ，经 检 波还 原成音频 信 号 ，送 到扬声器变 成音波。是把接收到的电台 高频 信 号 ，用一个 变 频 级 电路将 它 转化 为频率 固 定 的中频 信 号 ，然 后 再 对 这 个 中频 信 号 进 行 多 级 放大 ，再 检 波，低 放。由 于不 同 频 率 的无 线电波用途 较 广 、接受的电波较 多 ，所 以 音频 信 号 就 会互 相 干扰 ，导致 音响 效 果 不 好 ，所 以 当 要选 择 所 需 的电台 并 把不 要的信 号 “滤掉 ”，以 免 产生干扰，所以在我们收听广播时，使用选台按钮。由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。 袖珍型收音机电路...
