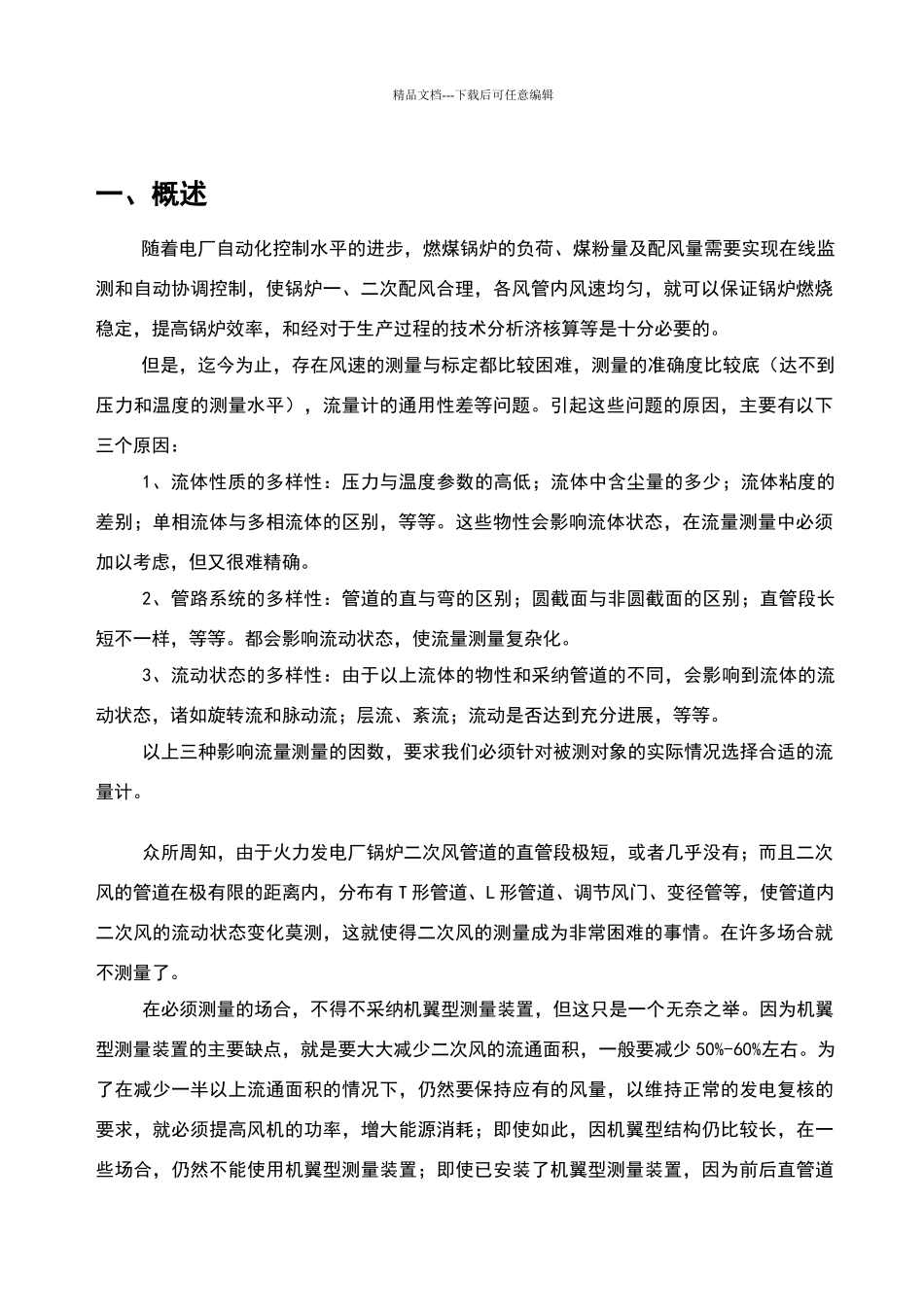

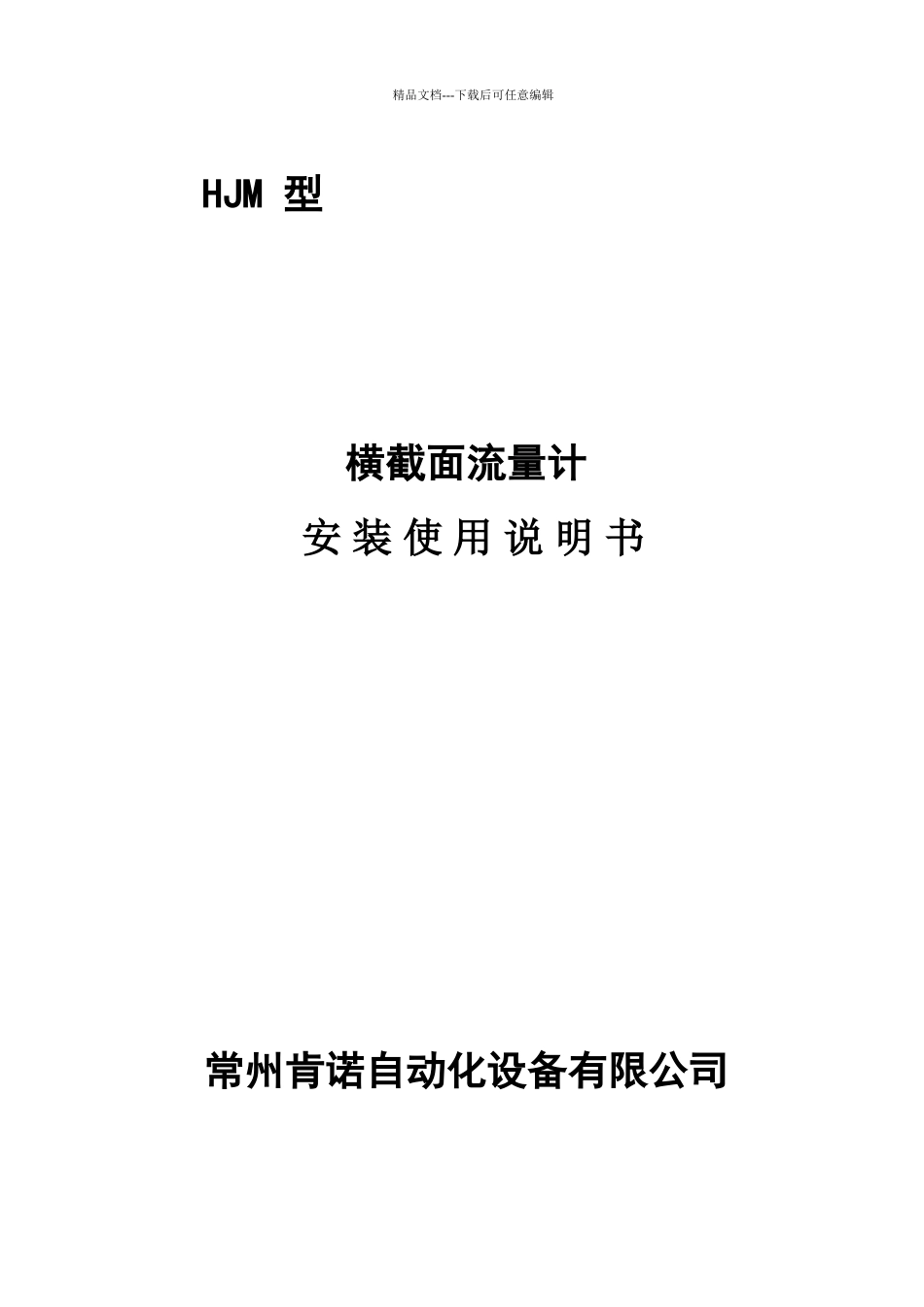

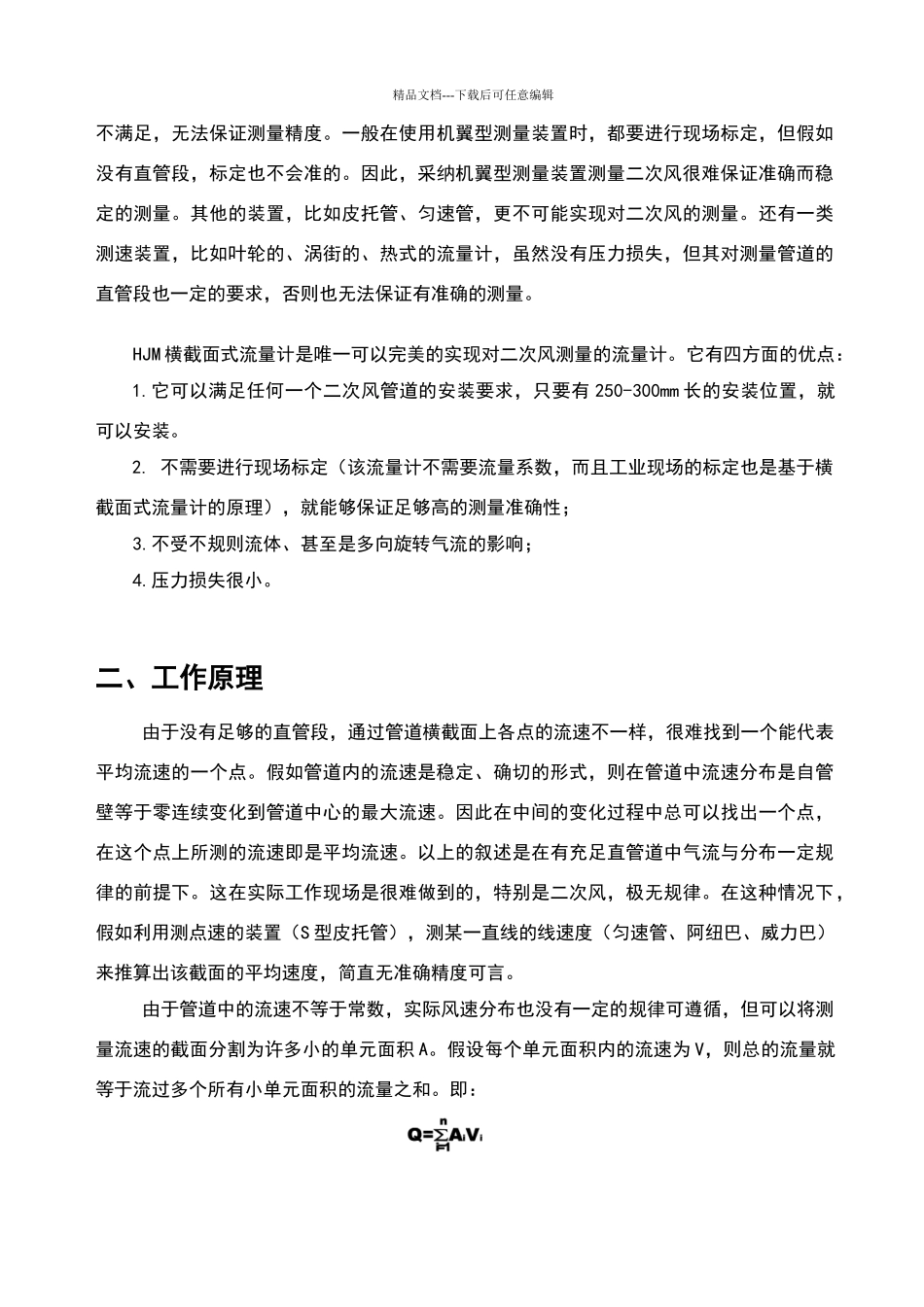

精品文档---下载后可任意编辑HJM 型横截面流量计安 装 使 用 说 明 书常州肯诺自动化设备有限公司精品文档---下载后可任意编辑一、概述随着电厂自动化控制水平的进步，燃煤锅炉的负荷、煤粉量及配风量需要实现在线监测和自动协调控制，使锅炉一、二次配风合理，各风管内风速均匀，就可以保证锅炉燃烧稳定，提高锅炉效率，和经对于生产过程的技术分析济核算等是十分必要的。但是，迄今为止，存在风速的测量与标定都比较困难，测量的准确度比较底（达不到压力和温度的测量水平），流量计的通用性差等问题。引起这些问题的原因，主要有以下三个原因：1、流体性质的多样性：压力与温度参数的高低；流体中含尘量的多少；流体粘度的差别；单相流体与多相流体的区别，等等。这些物性会影响流体状态，在流量测量中必须加以考虑，但又很难精确。2、管路系统的多样性：管道的直与弯的区别；圆截面与非圆截面的区别；直管段长短不一样，等等。都会影响流动状态，使流量测量复杂化。3、流动状态的多样性：由于以上流体的物性和采纳管道的不同，会影响到流体的流动状态，诸如旋转流和脉动流；层流、紊流；流动是否达到充分进展，等等。以上三种影响流量测量的因数，要求我们必须针对被测对象的实际情况选择合适的流量计。众所周知，由于火力发电厂锅炉二次风管道的直管段极短，或者几乎没有；而且二次风的管道在极有限的距离内，分布有 T 形管道、L 形管道、调节风门、变径管等，使管道内二次风的流动状态变化莫测，这就使得二次风的测量成为非常困难的事情。在许多场合就不测量了。在必须测量的场合，不得不采纳机翼型测量装置，但这只是一个无奈之举。因为机翼型测量装置的主要缺点，就是要大大减少二次风的流通面积，一般要减少 50%-60%左右。为了在减少一半以上流通面积的情况下，仍然要保持应有的风量，以维持正常的发电复核的要求，就必须提高风机的功率，增大能源消耗；即使如此，因机翼型结构仍比较长，在一些场合，仍然不能使用机翼型测量装置；即使已安装了机翼型测量装置，因为前后直管道精品文档---下载后可任意编辑不满足，无法保证测量精度。一般在使用机翼型测量装置时，都要进行现场标定，但假如没有直管段，标定也不会准的。因此，采纳机翼型测量装置测量二次风很难保证准确而稳定的测量。其他的装置，比如皮托管、匀速管，更不可能实现对二次风的测量。还有一类测速装置，比如叶轮的、涡街的、热式的流量计，虽然没有压力损失，但...
