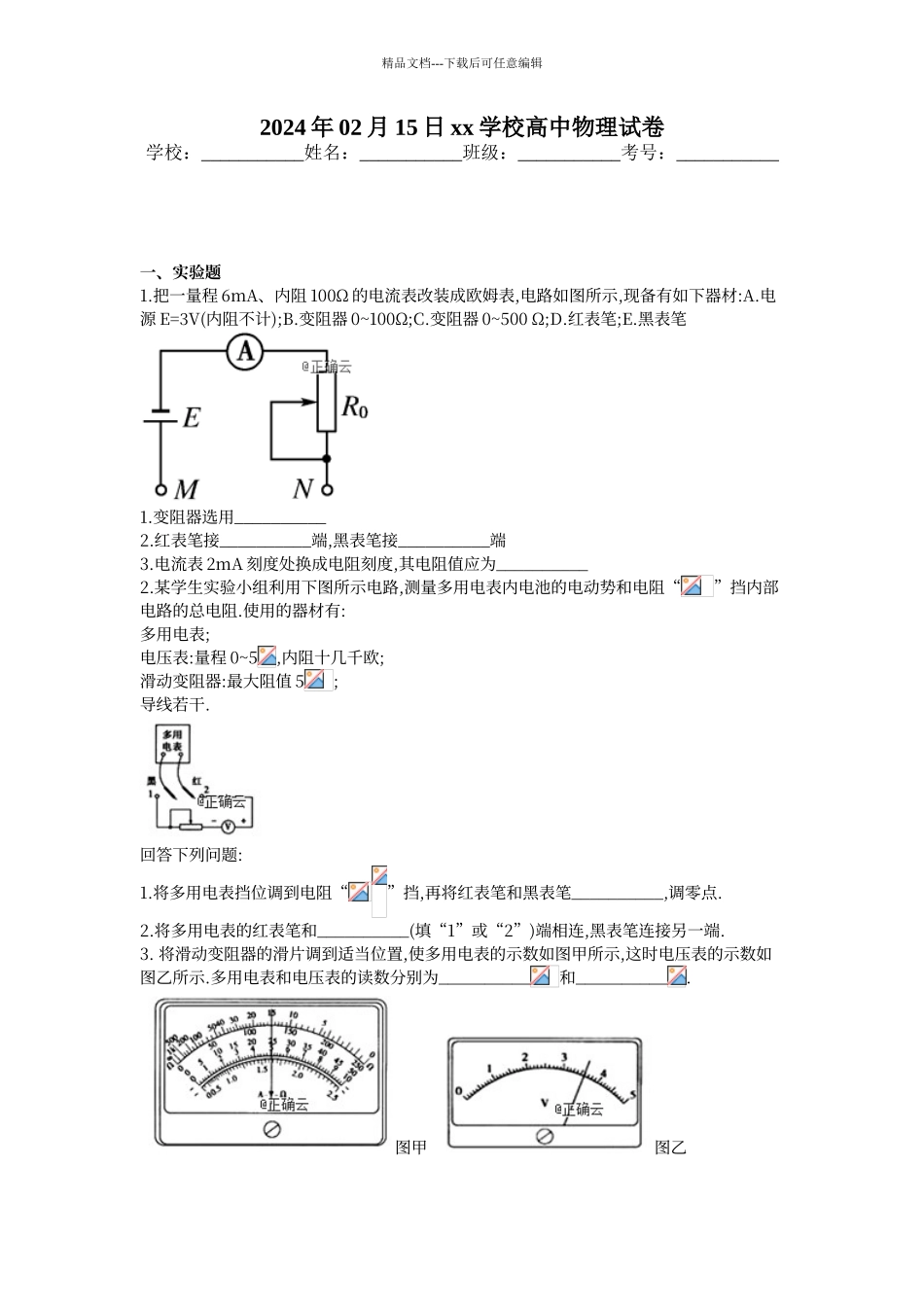

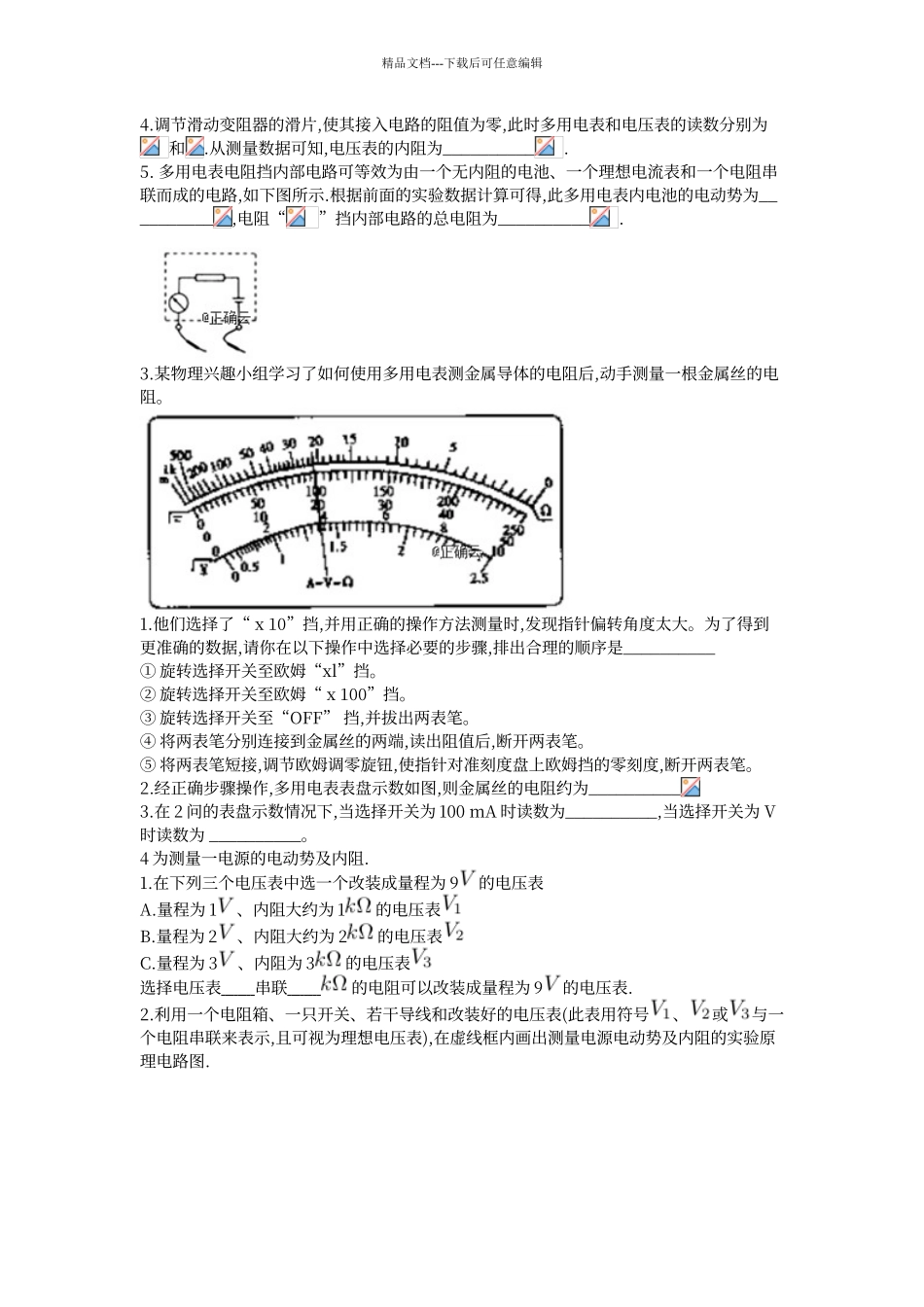

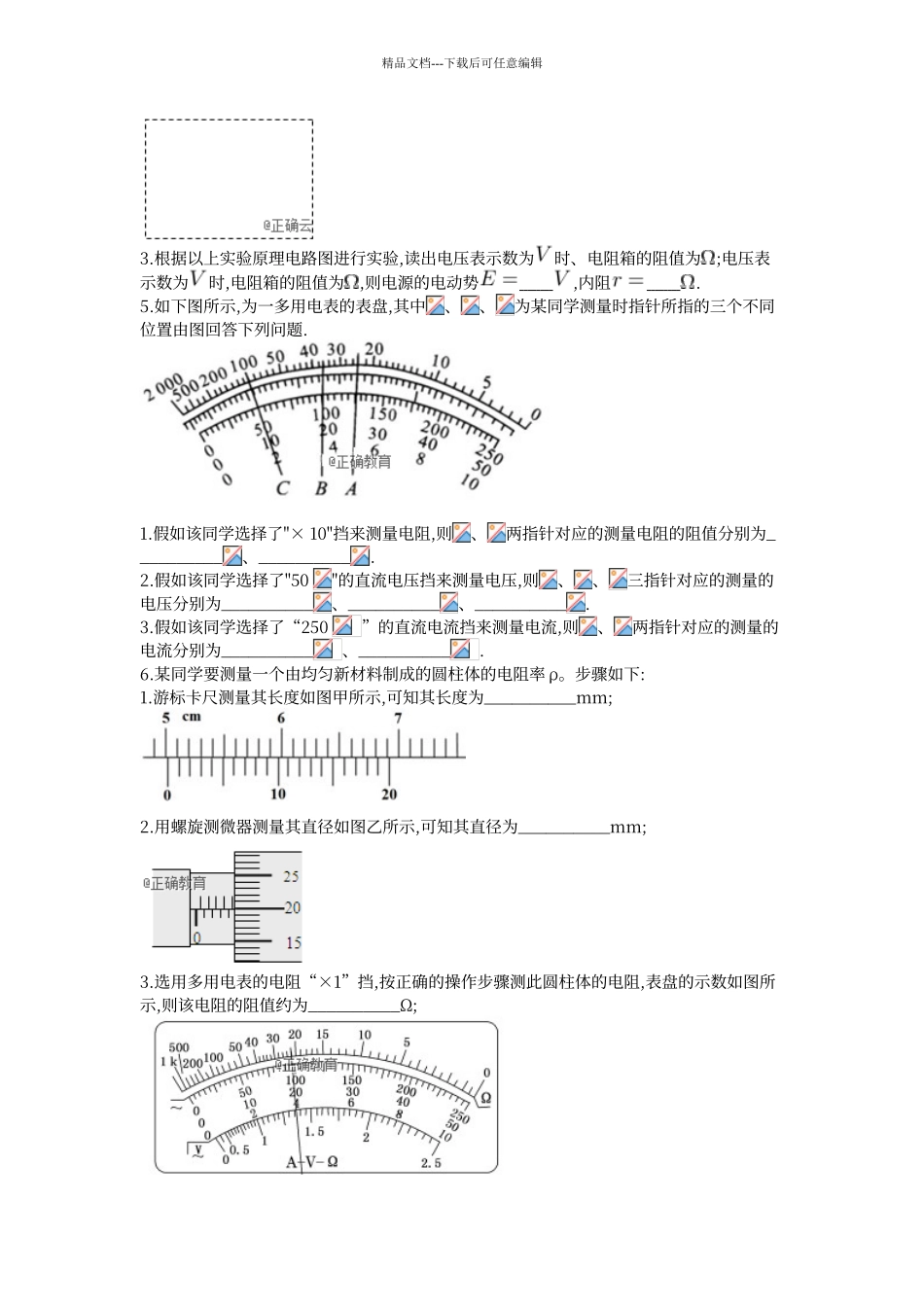

精品文档---下载后可任意编辑2024 年 02 月 15 日 xx 学校高中物理试卷学校：___________姓名：___________班级：___________考号：___________ 一、实验题1.把一量程 6mA、内阻 100Ω 的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源 E=3V(内阻不计);B.变阻器 0~100Ω;C.变阻器 0~500 Ω;D.红表笔;E.黑表笔1.变阻器选用__________2.红表笔接__________端,黑表笔接__________端3.电流表 2mA 刻度处换成电阻刻度,其电阻值应为__________2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“”挡内部电路的总电阻.使用的器材有:多用电表;电压表:量程 0~5,内阻十几千欧;滑动变阻器:最大阻值 5;导线若干.回答下列问题:1.将多用电表挡位调到电阻“”挡,再将红表笔和黑表笔__________,调零点.2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________和__________.图甲图乙精品文档---下载后可任意编辑4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为和.从测量数据可知,电压表的内阻为__________.5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为__________,电阻“”挡内部电路的总电阻为__________.3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。为了得到更准确的数据,请你在以下操作中选择必要的步骤,排出合理的顺序是__________① 旋转选择开关至欧姆“xl”挡。② 旋转选择开关至欧姆“ x 100”挡。③ 旋转选择开关至“OFF” 挡,并拔出两表笔。④ 将两表笔分别连接到金属丝的两端,读出阻值后,断开两表笔。⑤ 将两表笔短接,调节欧姆调零旋钮,使指针对准刻度盘上欧姆挡的零刻度,断开两表笔。2.经正确步骤操作,多用电表表盘示数如图,则金属丝的电阻约为__________3.在 2 问的表盘示数情况下,当选择开关为 100 mA 时读数为__________,当选择开关为 V时读数为 __________。4 为测量一电源的电动势及内阻.1.在下列三个电压表中选一个改装成量程为 9的电压表A....
