球墨铸铁管工程施工方案

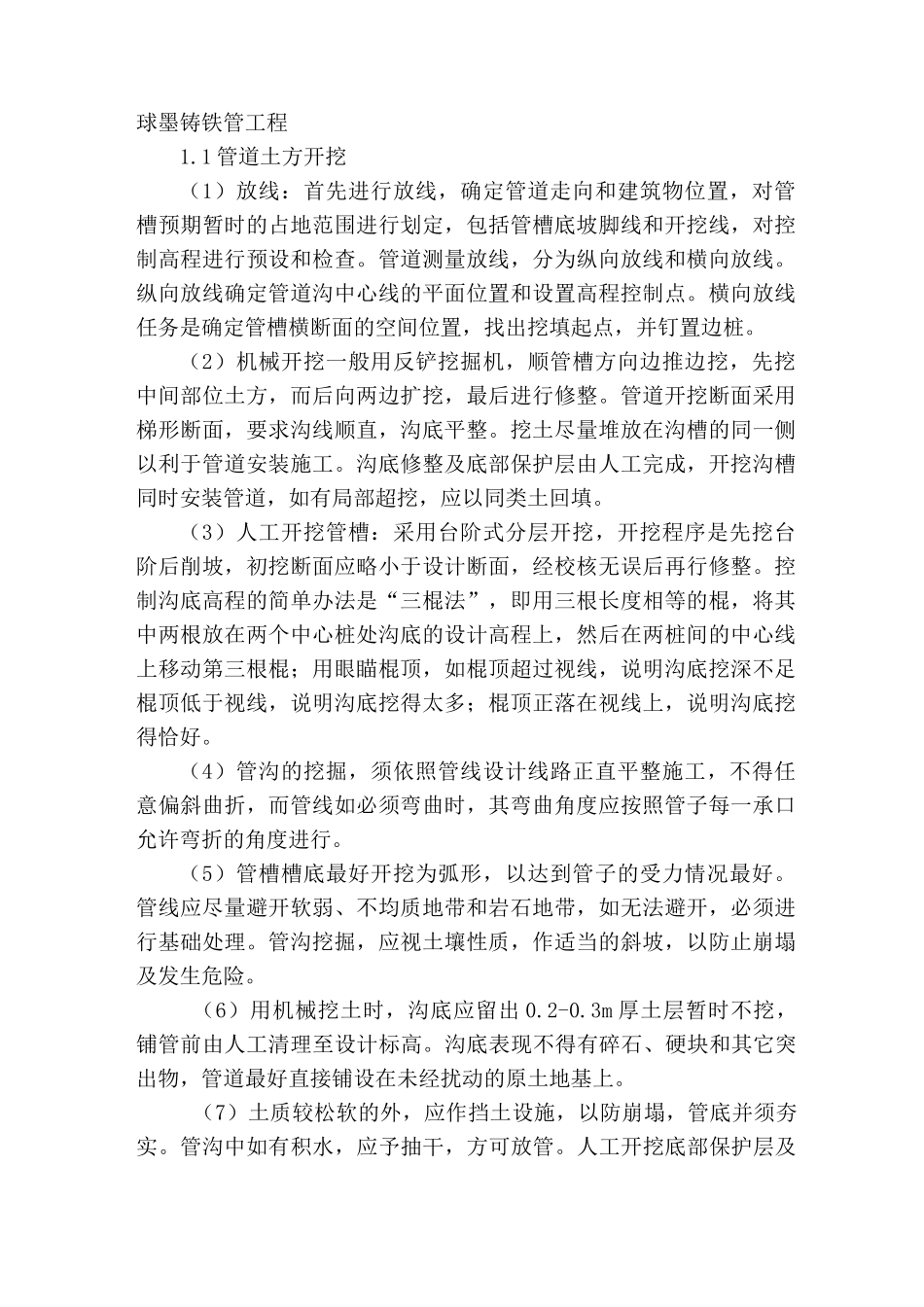

球墨铸铁管工程1.1 管道土方开挖（1）放线：首先进行放线，确定管道走向和建筑物位置，对管槽预期暂时的占地范围进行划定，包括管槽底坡脚线和开挖线，对控制高程进行预设和检查。管道测量放线，分为纵向放线和横向放线。纵向放线确定管道沟中心线的平面位置和设置高程控制点。横向放线任务是确定管槽横断面的空间位置，找出挖填起点，并钉置边桩。（2）机械开挖一般用反铲挖掘机，顺管槽方向边推边挖，先挖中间部位土方，而后向两边扩挖，最后进行修整。管道开挖断面采用梯形断面，要求沟线顺直，沟底平整。挖土尽量堆放在沟槽的同一侧以利于管道安装施工。沟底修整及底部保护层由人工完成，开挖沟槽同时安装管道，如有局部超挖，应以同类土回填。（3）人工开挖管槽：采用台阶式分层开挖，开挖程序是先挖台阶后削坡，初挖断面应略小于设计断面，经校核无误后再行修整。控制沟底高程的简单办法是“三棍法”，即用三根长度相等的棍，将其中两根放在两个中心桩处沟底的设计高程上，然后在两桩间的中心线上移动第三根棍；用眼瞄棍顶，如棍顶超过视线，说明沟底挖深不足棍顶低于视线，说明沟底挖得太多；棍顶正落在视线上，说明沟底挖得恰好。（4）管沟的挖掘，须依照管线设计线路正直平整施工，不得任意偏斜曲折，而管线如必须弯曲时，其弯曲角度应按照管子每一承口允许弯折的角度进行。（5）管槽槽底最好开挖为弧形，以达到管子的受力情况最好。管线应尽量避开软弱、不均质地带和岩石地带，如无法避开，必须进行基础处理。管沟挖掘，应视土壤性质，作适当的斜坡，以防止崩塌及发生危险。（6）用机械挖土时，沟底应留出 0.2-0.3m 厚土层暂时不挖，铺管前由人工清理至设计标高。沟底表现不得有碎石、硬块和其它突出物，管道最好直接铺设在未经扰动的原土地基上。（7）土质较松软的外，应作挡土设施，以防崩塌，管底并须夯实。管沟中如有积水，应予抽干，方可放管。人工开挖底部保护层及修整沟底，并整实至接近天然密实度。（8）管槽开挖应清除管槽底部的石块杂物，并一次平整。管槽经过岩石、卵石等硬基础处，槽底超挖不应小于 10cm,清除砾石后再用细土回填夯实至设计高程。（9）当在深沟内挖土施工时，要注意沟壁的稳定情况，所有人员不得在沟内坐卧、休息，要在沟上设专人监视，并采取措施，防止塌方伤人。在电杆、变压器附近堆土时，其堆土高度要考虑到距电线的安全距离。（10）管道沟槽底部的开挖宽度应满足下管、回填、夯实及安装操作的要求，...
