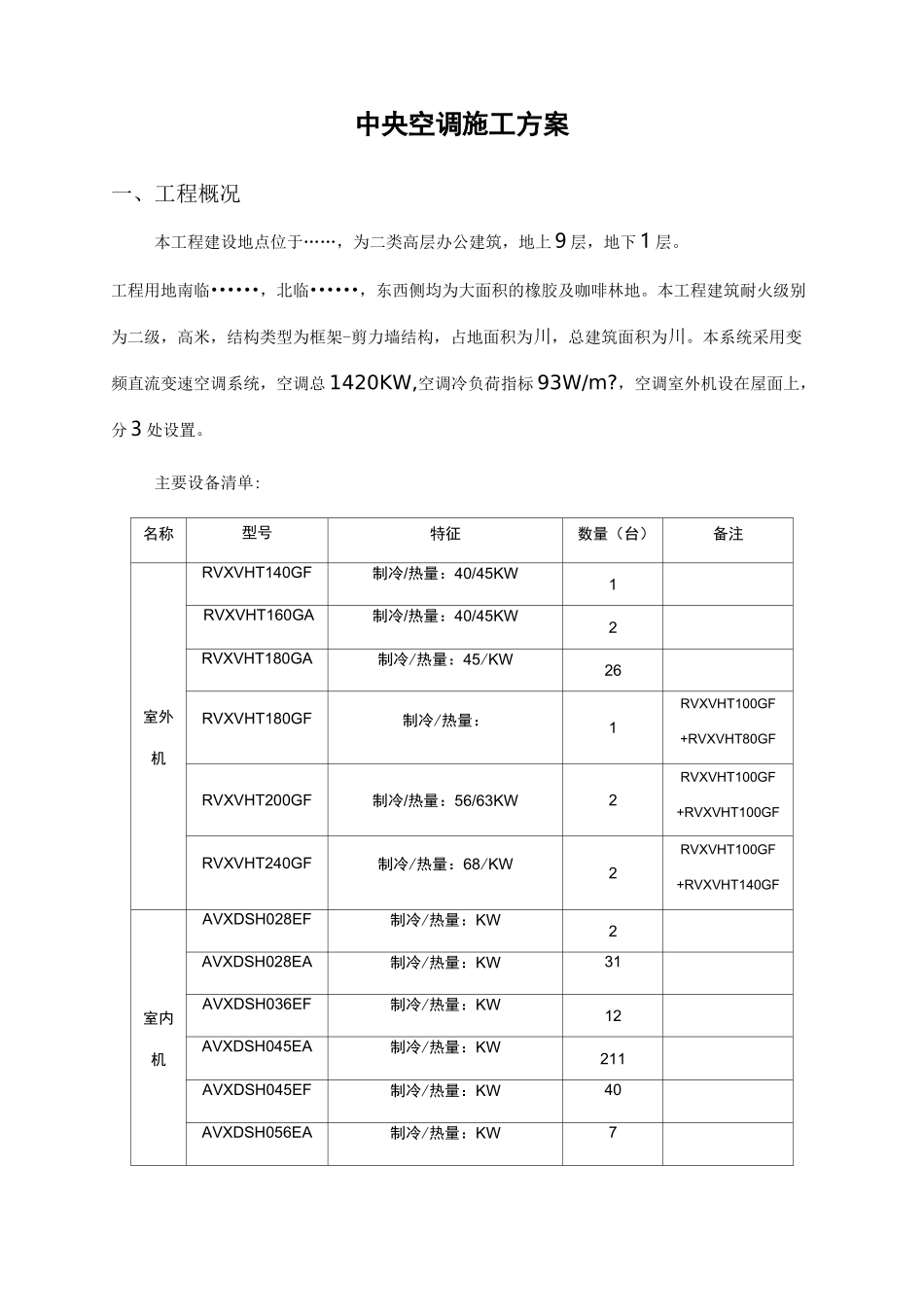

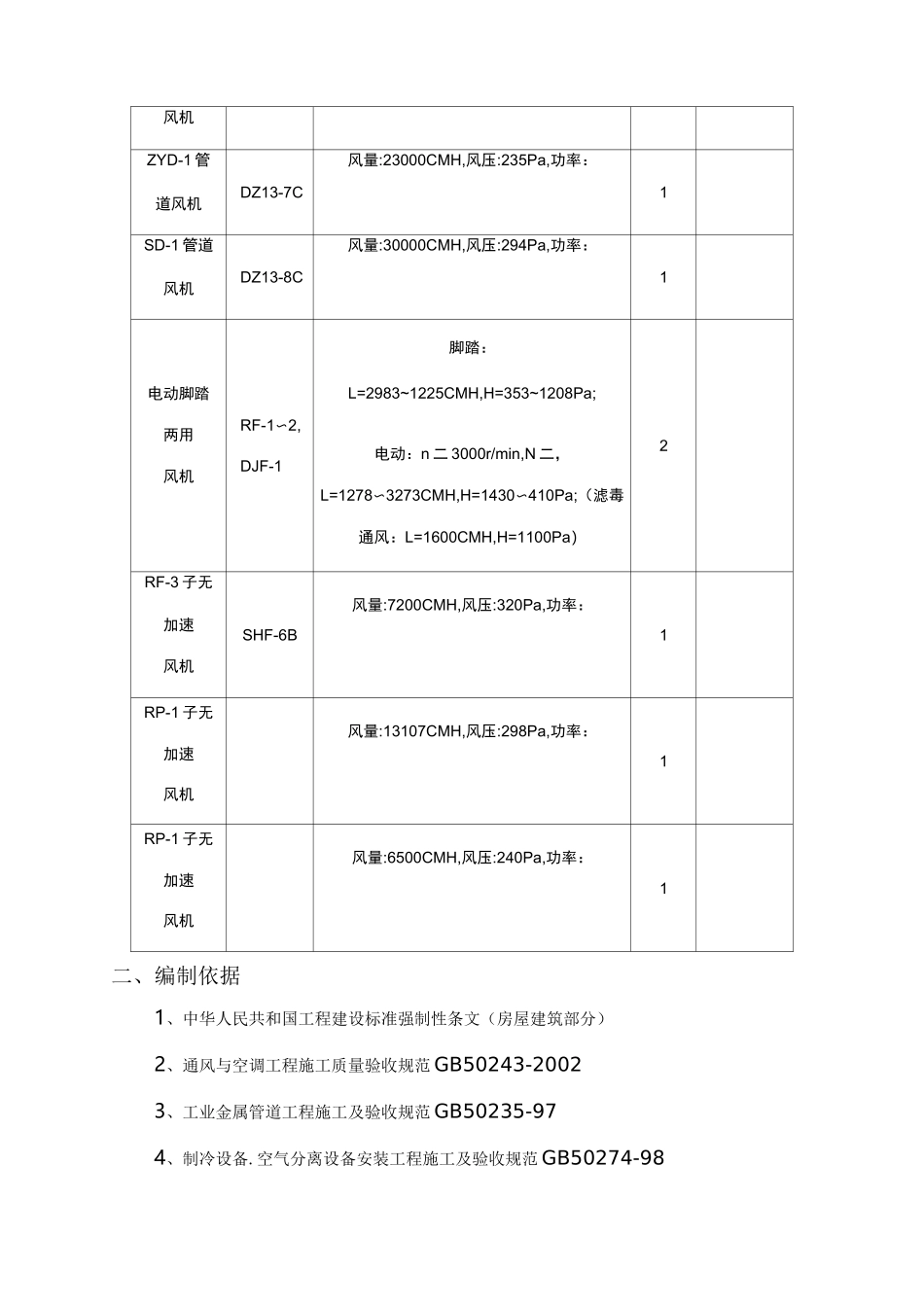

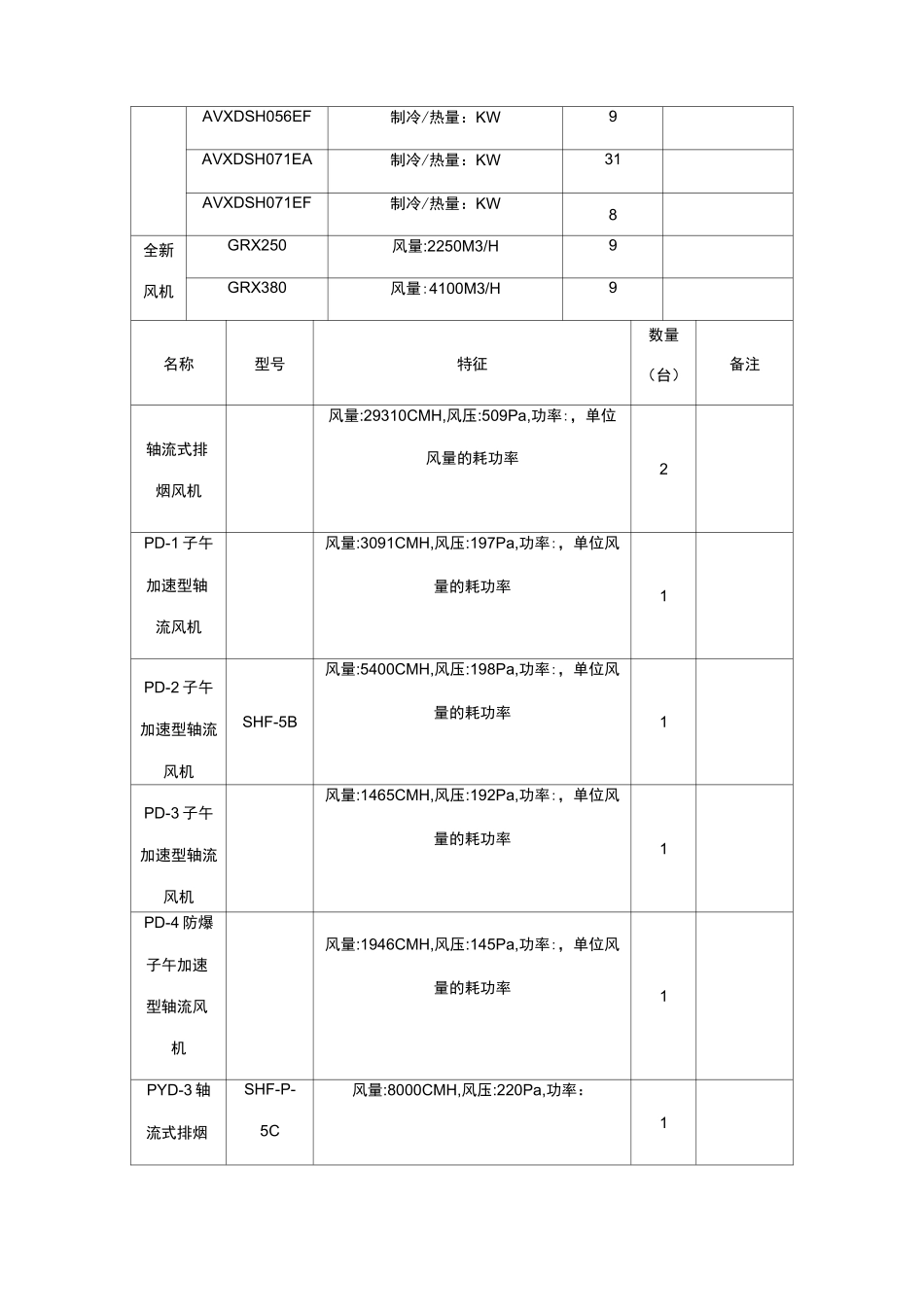

中央空调施工方案一、工程概况本工程建设地点位于……，为二类高层办公建筑，地上 9 层，地下 1 层。工程用地南临••••••，北临••••••，东西侧均为大面积的橡胶及咖啡林地。本工程建筑耐火级别为二级，高米，结构类型为框架-剪力墙结构，占地面积为川，总建筑面积为川。本系统采用变频直流变速空调系统，空调总 1420KW,空调冷负荷指标 93W/m?，空调室外机设在屋面上，分 3 处设置。主要设备清单:名称型号特征数量（台）备注室外机RVXVHT140GF制冷/热量：40/45KW1RVXVHT160GA制冷/热量：40/45KW2RVXVHT180GA制冷/热量：45/KW26RVXVHT180GF制冷/热量：1RVXVHT100GF+RVXVHT80GFRVXVHT200GF制冷/热量：56/63KW2RVXVHT100GF+RVXVHT100GFRVXVHT240GF制冷/热量：68/KW2RVXVHT100GF+RVXVHT140GF室内机AVXDSH028EF制冷/热量：KW2AVXDSH028EA制冷/热量：KW31AVXDSH036EF制冷/热量：KW12AVXDSH045EA制冷/热量：KW211AVXDSH045EF制冷/热量：KW40AVXDSH056EA制冷/热量：KW7AVXDSH056EF制冷/热量：KW9AVXDSH071EA制冷/热量：KW31AVXDSH071EF制冷/热量：KW8全新风机GRX250风量:2250M3/H9GRX380风量:4100M3/H9名称型号特征数量（台）备注轴流式排烟风机风量:29310CMH,风压:509Pa,功率:，单位风量的耗功率2PD-1 子午加速型轴流风机风量:3091CMH,风压:197Pa,功率:，单位风量的耗功率1PD-2 子午加速型轴流风机SHF-5B风量:5400CMH,风压:198Pa,功率:，单位风量的耗功率1PD-3 子午加速型轴流风机风量:1465CMH,风压:192Pa,功率:，单位风量的耗功率1PD-4 防爆子午加速型轴流风机风量:1946CMH,风压:145Pa,功率:，单位风量的耗功率1PYD-3 轴流式排烟SHF-P-5C风量:8000CMH,风压:220Pa,功率：1风机ZYD-1 管道风机DZ13-7C风量:23000CMH,风压:235Pa,功率：1SD-1 管道风机DZ13-8C风量:30000CMH,风压:294Pa,功率：1电动脚踏两用风机RF-1〜2,DJF-1脚踏：L=2983~1225CMH,H=353~1208Pa;电动：n 二 3000r/min,N 二，L=1278〜3273CMH,H=1430〜410Pa;（滤毒通风：L=1600CMH,H=1100Pa）2RF-3 子无加速风机SHF-6B风量:7200CMH,风压:320Pa,功率：1RP-1 子无加速风机风量:13107CMH,风压:298Pa,功率：1RP-1 子无加速风机风量:6500CMH,风压:240Pa,功率：1二、编制依据1、中华人民共和国工程建设标准强制性条文（房屋建筑部分）2、通风与空调工程施工质量验收规范 GB50243-20023、工业金属管道工程施工及验收规范 GB50235-974、制冷设备.空气分离设备安装工程...
