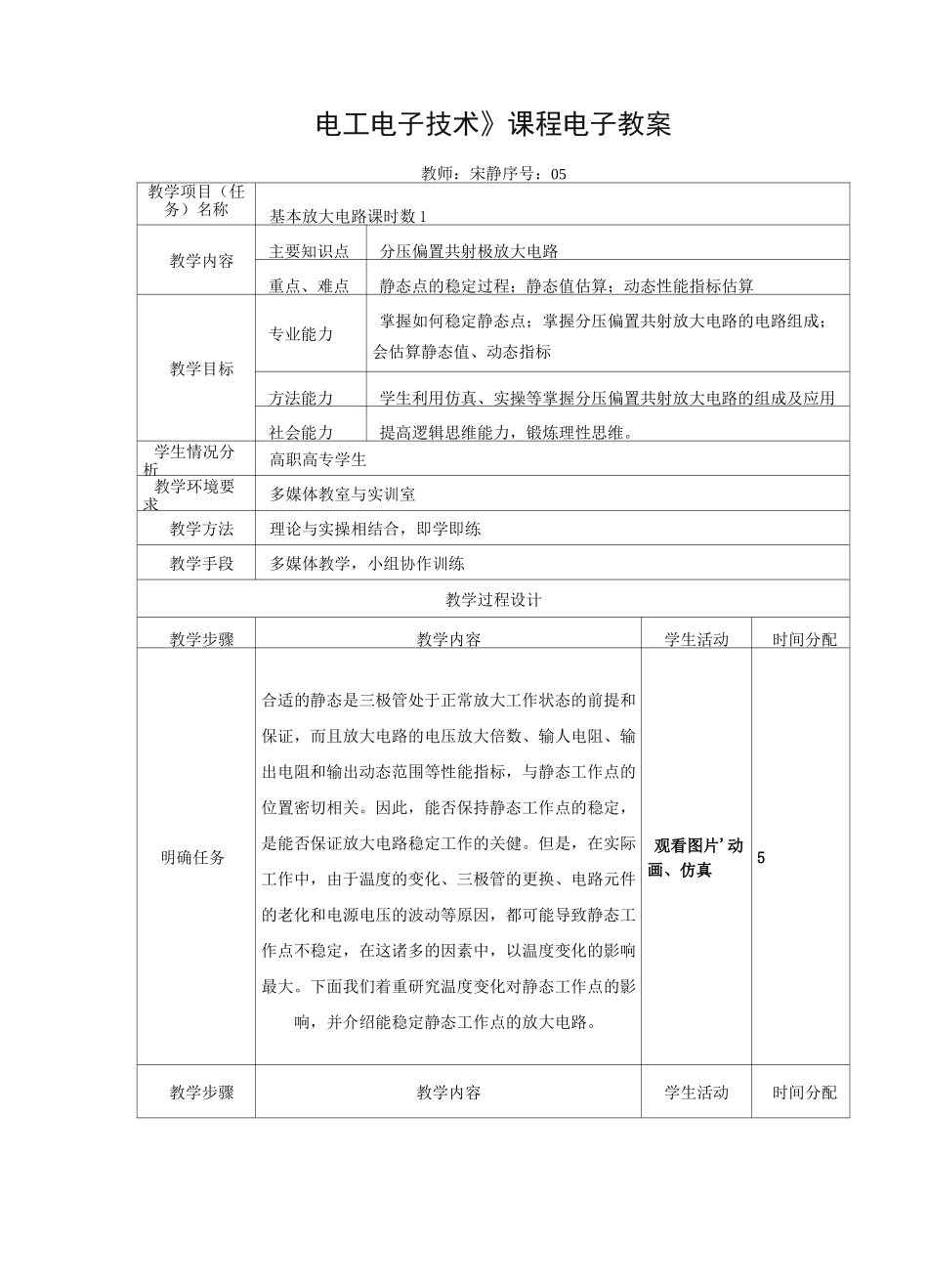

电子教案-《模拟电子技术》(冯泽虎)教学课件知识点5:分压偏置共射极放大电路-电子教案 电子课件_第1页
1/9
电子教案-《模拟电子技术》(冯泽虎)教学课件知识点5:分压偏置共射极放大电路-电子教案 电子课件_第2页
2/9
电子教案-《模拟电子技术》(冯泽虎)教学课件知识点5:分压偏置共射极放大电路-电子教案 电子课件_第3页
3/9
电工电子技术》课程电子教案教师:宋静序号:05教学项目(任务)名称基本放大电路课时数 1教学内容主要知识点分压偏置共射极放大电路重点、难点静态点的稳定过程;静态值估算;动态性能指标估算教学目标专业能力掌握如何稳定静态点;掌握分压偏置共射放大电路的电路组成;会估算静态值、动态指标方法能力学生利用仿真、实操等掌握分压偏置共射放大电路的组成及应用社会能力提高逻辑思维能力,锻炼理性思维。学生情况分析高职高专学生教学环境要求多媒体教室与实训室教学方法理论与实操相结合,即学即练教学手段多媒体教学,小组协作训练教学过程设计教学步骤教学内容学生活动时间分配明确任务合适的静态是三极管处于正常放大工作状态的前提和保证,而且放大电路的电压放大倍数、输人电阻、输出电阻和输出动态范围等性能指标,与静态工作点的位置密切相关。因此,能否保持静态工作点的稳定,是能否保证放大电路稳定工作的关健。但是,在实际工作中,由于温度的变化、三极管的更换、电路元件的老化和电源电压的波动等原因,都可能导致静态工作点不稳定,在这诸多的因素中,以温度变化的影响最大。下面我们着重研究温度变化对静态工作点的影响,并介绍能稳定静态工作点的放大电路。观看图片'动画、仿真5教学步骤教学内容学生活动时间分配知识引导1.温度对静态工作点的影响1)温度对反向饱和电流 ICBO的影响ICBO 是由少子形成的漂移电流,对温度十分敏感,当温度升高时,ICBO增大。2)温度对电流放大系数卩的影响由于温度的升高,加快了载流子运动速度,在基区中电子和空穴的复合机会减少,所以卩增大。3)温度对发射结电压 UBE的影响由于温度的升高,使载流子运动加剧,导致了发射结导通电压减小。在图 7-15 所示的共发射极放大电路中,其静态工作点由以下三式确定:!-UCCUBEQBQRBU 二 U-1RICEQCCCQCCQBQ可见,由于 UCC、RC及 RB 基本不随温度变化,但当温度改变时,晶体管的 UBE和 B 值等参数都将改变,最终结果将使 IC变化,导致 Q 点发生波动。当温度升咼时,Q 点上移,可能产生饱和失真;当温度下降时,Q 点下移,可能产生截止失真。如果在原放大电路基础上做一些改变,可以使 IC在上升的同时 IB下降,以达到自动稳定工作点的目的。这就是下面所要介绍的基极分压式偏置电路。PPT、动画演示、图片20b)直流通路图a)电路原理图图 7-23 压式偏置放大电路1)稳定静态工作点的原理温度的变化会导致三极管的性能发生变化,致使...
