水准仪经纬仪使用方法详细图解

水准仪经纬仪使用方法详细图解_第1页
1/22
水准仪经纬仪使用方法详细图解_第2页
2/22

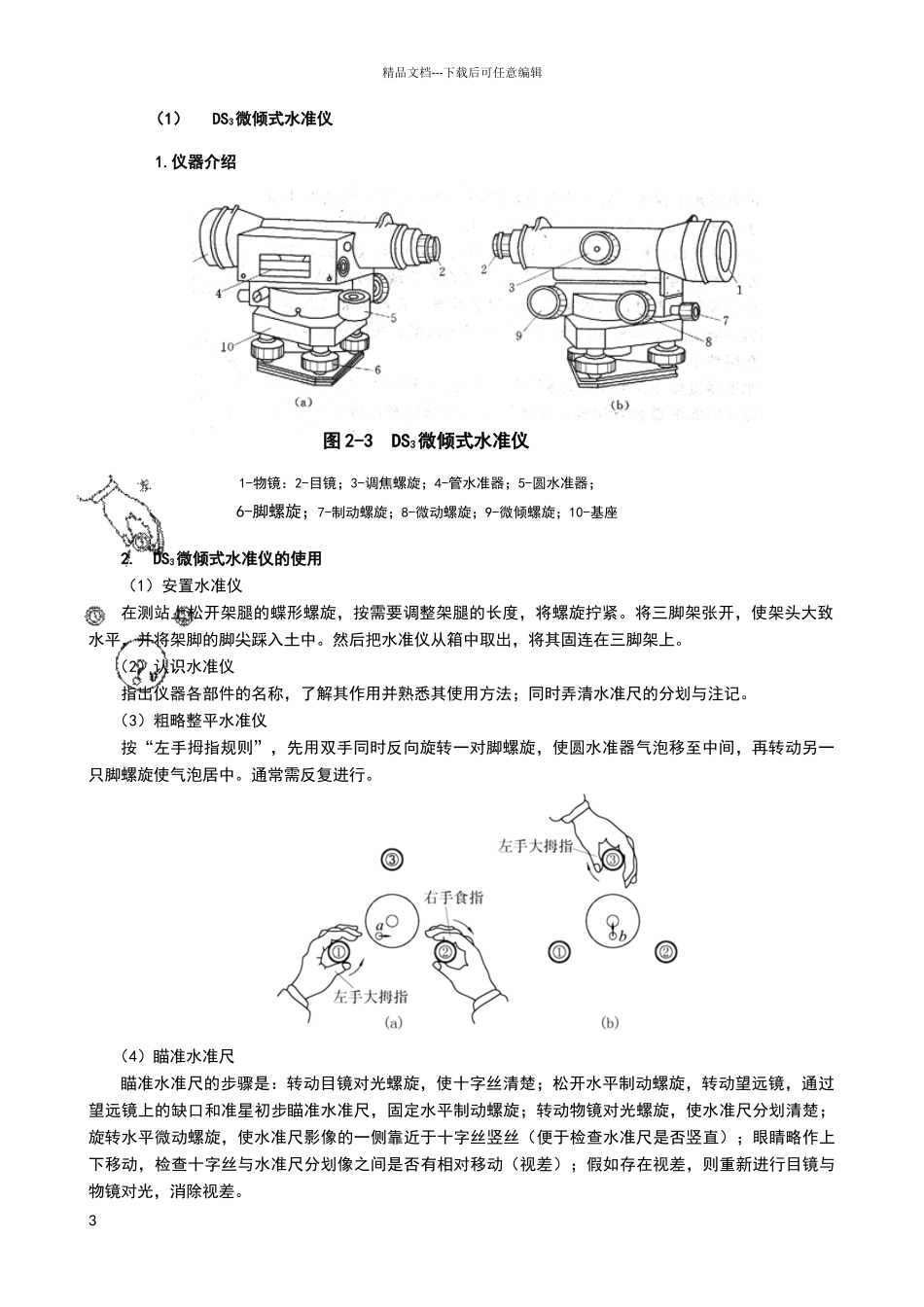

水准仪经纬仪使用方法详细图解_第3页
3/22
精品文档---下载后可任意编辑水 准 测 量 基本知识1.水准测量原理工程上常用的高程测量方法有几何水准测量、三角高程测量、GPS 测高及在特定对象和条件下采纳的物理高程测量,其中几何水准测量是目前高程测量中精度最高、应用最普遍的测量方法。如图 2-1 所示,设在地面 A、B 两点上竖立标尺(水准尺),在 A、B 两点之间安置水准仪,利用水准仪提供一条水平视线,分别截取 A、B 两点标尺上读数 a、b,显然 A、B 两点的高差 hAB可写为 A 点高程 HA已知, 求出 B 点高程 我们规定 A 点水准尺读数 a 为后视读数,B 点水准尺读数 b 为前视读数。图 2-1 假如 A、B 两地距离较远时,可以用连续水准测量的方法。中间可设置转点 TP(临时高程传递点,须放置1精品文档---下载后可任意编辑尺垫),如图 2-2 所示, ,……, 。于是,可以求得 A、B 之间的高程差 B 点高程.图 2-22.水准仪介绍:水准仪是提供水平视线的仪器,按精度分,水准仪通常有 DS05、DS1、DS3等几种。其中“D”和“S”分别为“大地”和“水准仪”首字汉语拼音的首字母,而下标是仪器的精度指标,即每千米测量中的偶然误差(以 mm 为单位)。目前常用的水准仪从构造上可分为两大类:利用水准管来获得水平视线的“微倾式水准仪”和利用补偿器来获得水平视线的“自动安平水准仪”。此外,还有一种新型的水准仪——“电子水准仪”,它配合条形码标尺,利用数字化图像处理的方法,可自动显示高程和距离,使水准测量实现了自动化。 水准仪主要由望远镜、水准器、基座三部分组成。2精品文档---下载后可任意编辑(1) DS3微倾式水准仪1.仪器介绍 图 2-3 DS3微倾式水准仪1-物镜:2-目镜;3-调焦螺旋;4-管水准器;5-圆水准器;6-脚螺旋;7-制动螺旋;8-微动螺旋;9-微倾螺旋;10-基座2. DS3微倾式水准仪的使用(1)安置水准仪在测站上松开架腿的蝶形螺旋,按需要调整架腿的长度,将螺旋拧紧。将三脚架张开,使架头大致水平,并将架脚的脚尖踩入土中。然后把水准仪从箱中取出,将其固连在三脚架上。(2)认识水准仪指出仪器各部件的名称,了解其作用并熟悉其使用方法;同时弄清水准尺的分划与注记。(3)粗略整平水准仪按“左手拇指规则”,先用双手同时反向旋转一对脚螺旋,使圆水准器气泡移至中间,再转动另一只脚螺旋使气泡居中。通常需反复进行。(4)瞄准水准尺瞄准水准尺的步骤是:转动目镜对光螺旋,使十字丝清楚;松开水平制动螺旋...
